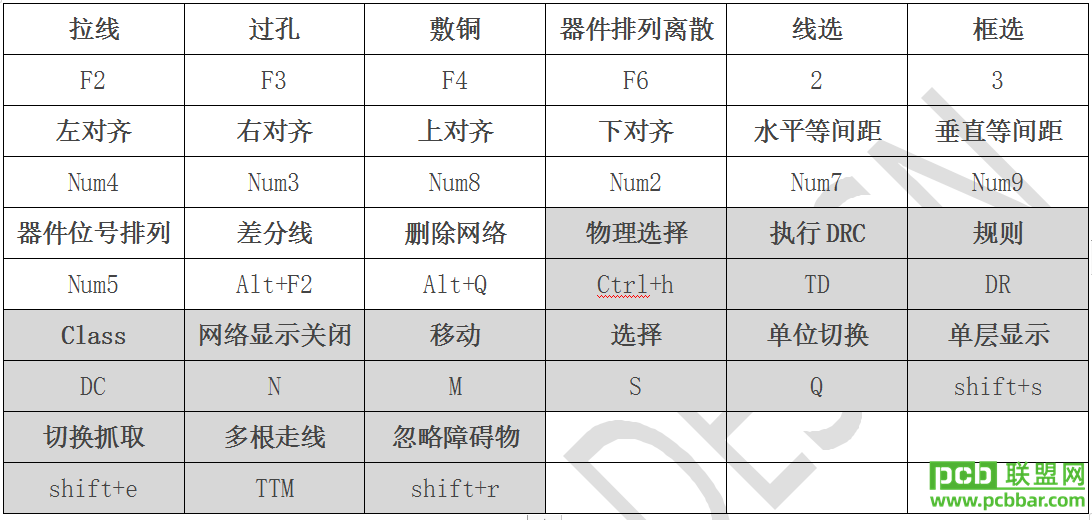

Altium Designer自带很多组合快捷键，可以多次执行字母按键组合成需要的操作，很是方便。那么组合快捷键如何得来呢？图7-4  放置线条其实，系统的组合快捷键都是依据菜单中命令的下画线字母组合起来的。如图7-4所示，对于“放置（P）-线条（L）”这个命令，组合的快捷键就是“PL”。平时多记忆操作这些快捷的组合方式，有利于PCB设计效率的提高。Altium Designer也推荐很多默认的快捷键，下面对其列出，相信在实际项目中会给读者带来很大的帮助。（1）L：打开层设置开关选项（在元件移动状态下，按下“L”键换层）。（2）S：打开选择，如S+L（线选）、S+I（框选）、S+E（滑动选择）。（3）J：跳转，如J+C（跳转到元件）、J+N（跳转到网络）。（4）Q：英寸和毫米相互切换。（5）Delete：删除已被选择的对象，E+D点选删除。（6）按鼠标中键向前后推动或者按Page Up、Page Down：放大、缩小。（7）小键盘上面的“+”和“-”，点选下面层选项：切换层。（8）A+T：顶对齐。A+L：左对齐。A+R：右对齐。A+B：底对齐。（9）Shift+S：单层显示与多层显示切换。（10）Ctrl+M：哪里要测点哪里。R+P：测量边距。（11）空格键：翻转选择某对象（导线、过孔等），同时按“Tab”键可改变其属性（导线长度、过孔大小等）。（12）Shift+空格键：改走线模式。（13）P+S：字体（条形码）放置。（14）Shift+W：线宽选择。Shift+V：过孔选择。（15）T+T+M：不可更改间距的等间距走线。P+M：可更改间距的等间距走线。（16）Shift+G：走线时显示走线长度。（17）Shift+H：显示或关闭坐标显示信息。（18）Shift+M：显示或关闭放大镜。（19）Shift+A：局部自动走线。此处仅列出以上最常用的一些快捷键，其他快捷键可以参考系统帮助文件中的快捷键（在不同的界面检索出来的会不相同），执行命令“帮助-快捷键”即可调出来，如图7-5所示。 图7-5  系统快捷键

电气（Electrical）规则设置是设置电路板在布线时必须遵守的规则，包括安全距离、开路、短路方面的设置。这几个参数的设置会影响所设计PCB的生产成本、设计难度及设计的准确性，应严谨对待。1．安全距离（间距）规则设置（1）在“Clearance”上单击鼠标右键，从弹出的菜单中选择“新规则...”选项，新建一个间距规则，如图10-10所示。系统将自动以当前设计规则为准，生成名为“Clearance_1”的新设计规则，不过可以对规则进行重命名，如图10-11所示。（2）对网络适配范围进行选择，Altium Designer提供5种范围。① Different Nets Only：设置规则仅对不同网络起作用。② Same Nets Only：设置规则仅对相同网络起作用。③ Any Net：设置规则对所有网络都起作用。④ Different Differential Pairs：设置规则对不同的差分对起作用。⑤ Same Differential Pairs：设置规则对相同的差分对起作用。 图10-10  规则的新建 图10-11  规则设置界面（3）在“约束”选项区域中的“最小间距”文本框里输入需要设置的参数值，这个参数值就是需要设置的间距参数。（4）“忽略同一封装内的焊盘间距”指对于封装本身的间距不计算到设计的规则当中。这是为什么呢？因为如图10-12所示，我们创建的封装因为Pitch间距比较小，焊盘和焊盘之间的间距是5.905mil，如果设计规则为6mil的话，按理这个封装是不满足设计规则的，但是因为封装规格就是如此，我们就不想这个封装自身进行报错提示，这时可以勾选这个选项，就不会再进行报错提示了。 图10-12  忽略元件封装本身的间距报错（5）Altium Designer 19提供“简单”和“高级”两种对象与对象的间距设置，不再像低版本那样对每一个对象与对象的间距设置规则进行叠加。① 简单：这个选项主要是PCB设计当中最常用规则之间的对象配对。例如，想设置Via和Via之间的间距为5mil，只需要在十字交叉处更改自己想用的数据即可；又如，想设置Via和Track之间的间距为6mil，同样在十字交叉处更改自己想用的数据即可，如图10-13所示。“简单”规则提供常用的对象规则，“简单”规则对象释义如表10-1所示。 图10-13 “简单”规则设置表10-1 “简单”规则对象释义对    象释    义对    象释    义Track走线SMD Pad表贴焊盘TH Pad通孔焊盘Via过孔Copper铜皮Text文字Hole钻孔 ② 高级：和“简单”规则基本相同，只是增加了更多的对象选择，如表10-2所示。表10-2 “高级”规则对象释义对    象释    义对    象释    义Arc圆弧Fill填充Poly铺铜Region区域（1）个人经验理解是Copper=Polygon+Region+Fill。（2）板框和电气对象之间的间距怎么设置？它是由Region to Object及Board Outline Clearance规则设置中最大值决定的。（3）常用对象推荐间距设置如表10-3所示。表10-3  常用对象推荐间距设置 AllViaCopperTrackAll5mil／／／Via／5mil5mil5milCopper／5mil10mil6milTrack／5mil6mil／ （6）Altium Designer 19也提供类似低版本那样的多个间距规则叠加的方法设置，通过选择第一个适配对象和第二个适配对象来筛选规则应用对象和范围。① Where The First Object Matches：选择规则第一个适配对象。l  All：针对所有对象。l  Net：针对单个网络。l  Net Class：针对所设置的网络类。l  Net and Layer：针对网络与层。l  Custom Query：自定义适配项。② Where The Second Object Matches：选择规则第二个适配对象，与第一个适配对象勾选对象的筛选，即完成规则定义的范围。下面通过几个例子来说明。A．过孔与走线的间距规则设置（a）如图10-14所示，在“Where The First Object Matches”栏中，单击“Custom Query”。 图10-14  自定义选择对象（b）再单击“查询构建器......”，在弹出的复选框中选择“Object Kind is”。（c）在弹出的复选框中选择对象“Via”，这时可以看到自定义对象出现一个代码“IsVia”。（d）在“Where The Second Object Matches”栏中，进行同样操作选择规则对象“IsTrack”。（e）在“约束”选项区域中的“最小间距”文本框里输入需要设置的参数值，如5mil。后期如果对规则代码比较熟悉了，可以在“Custom Query”窗口中直接输入相关规则代码，在输入过程中，一般会提示，直接选择即可，如图10-15所示。 图10-15  过孔与走线的间距规则设置B．走线与焊盘的间距规则设置参考上述方法，可以设置走线与焊盘的间距规则，如图10-16所示。C．铜皮与所有对象的间距规则设置参考上述方法，可以设置铜皮与所有对象的间距规则，如图10-17所示。值得注意的是，对应铜皮前缀不再是“Is”而是“In”，在选择时注意代码的变化。                     图10-16  走线与焊盘的间距规则设置           图10-17  铜皮与所有对象的间距规则设置规则设置好之后，可以对所创建的规则进行命名，方便对规则的识别读取，如图10-18所示。2．规则的使能及优先级设置1）规则的使能设置规则设计好之后，需要对规则进行使能，否则设计的规则不会起作用。具体设计当中很多网友反馈自己明明设计好了规则，但是就是不起作用，一般就是这种问题引起的。如图10-19所示，勾选“使能”选项以便启用设计的规则。                             图10-18  规则的命名                    图10-19  规则的使能设置2）规则的优先级设置如果利用了规则叠加的方法进行规则设置，因为考虑到有些对象是包含与被包含的关系，需要设置规则的优先级来进行适配对象的区分。比如“All”，这个代码是包含“IsTrack”“IsVia”等对象的，假如设置了“IsTrack-All”的间距为6mil，“All-All”的间距为5mil，这时必须把“IsTrack-All”间距规则放在“All-All”的前面，否则系统无法识别。单击规则设置界面中的“优先级”按钮，进入“编辑规则优先级”窗口，如图10-20所示，可以通过“增加优先级”和“降低优先级”按钮来进行优先级的调整。优先的规则，其前面的“优先级”序号必须更小。 图10-20 “编辑规则优先级”窗口3．短路规则设置在电路设计中，是不允许出现短路的板卡的，因为短路就意味着有可能所设计的电路板会报废。所以，一般设计当中，不要去勾选“允许短路”选项，如图10-21所示。4．开路规则设置和短路规则一样，也不允许开路的存在。对于这个开路规则的选项，适配“All”，对所有的选项都不允许开路的存在。勾选“检查不完全连接”选项，对连接不完善或者说“接触不良”的线段进行开路检查，如图10-22所示。              图10-21  短路规则设置                                               图10-22  开路规则设置

可以分辨出元件位号对应的元件，方便布局，如图9-17所示。9.6.1  全局操作对于刚导入PCB的元件，其位号大小都是默认的，对元件进行离散排列时，位号和元件的焊盘重叠在一起，如图9-12所示，不好识别元件，非常不方便。这时可以利用Altium Designer提供的全局操作功能，把元件的位号先改小放置在元件的中心，等到布局完成之后再用全局操作功能改到合适的大小即可，其具体操作步骤如下。（1）选中其中一个元件的丝印，单击鼠标右键，执行“查找相似对象”命令，如图9-13所示。点（2）在弹出的9signator”选项，选择“Same”，表示只对同是“Designator”属性的丝印位号进行选择。值得注意的是，对于下方的选择适配项应进行选择性的勾选。① 缩放匹配：对于匹配项进行缩放显示。② 选择匹配：对于匹配项进行选择。③ 清除现有的：退出当前状态。④ 打开属性：选择完成之后运行“Properties”。（3）选择完成之后，单击“确定”按钮，即运行“Properties”，如图9-15所示，将“Text Height”及“Stroke Width”选项分别更改为“10mil”与“2mil”。         图9-14  全局操作设置1              图9-15 全局操作设置2  1       选元件，并按快捷键“AP”，弹出如图9-16所示的对话框，把“标识符”放置在元件的中心，单击“确定”按钮。此时，丝印位号不会阻碍视线，  图9-16 元件位号快速放置在元件的中心              图9-17 元件位号与元件全局操作功能还可以用来修改、编辑元件的锁定、过孔大小、线宽大小等属性，如图9-18所示，其操作与上面的操作类似。 点击添加图片描述（最多60个字）选择相同属性的对象之后，可以通过集中方式调出“Properties”窗口，方便我们快速操作。（1）执行“Shift+双击”，可用于数量较少对象的全局修改。（2）按键盘上的功能键“F11”。（3）在右下角执行命令“Panels-Properties”。9.6.2  选择在PCB设计中，多种多样的选择是怎么实现的呢？下面介绍选择的方法。 1．单选单击鼠标左键可以进行单个选择。 2．多选（1）按住“Shift”键，多次单击鼠标左键。（2）在左上角按住鼠标左键，向右下角拖动鼠标，在框选范围内的对象都会被选中，如图9-19所示，框选外面的或者和框选搭边的元件无法被选中。（3）在右下角按住鼠标左键，向左上角拖动鼠标，框选矩形框所碰到的对象都会被选中，如图9-20所示，和框选搭边的元件也被选中了。                           图9-19 从上往下选择  图9-20 从下往上选择（4）除了上述选择方法外，Altium Designer还提供选择命令。选择命令是PCB设计中用到最多的命令之一。执行按键命令“S”，弹出选择命令菜单，如图9-21所示。在此介绍几种常用的选择命令。图9-21 选择命令菜单①  Lasso选择：滑选，按快捷键“SE”，激活滑选命令，在PCB设计交互界面滑动，把需要选择的对象包含在滑选滑动的范围之内即可完成选择，如图9-22所示。② 区域内部：框选，按快捷键“SI”，把完全包含在框选范围内的对象选中。③ 区域外部：反选，和框选相反，按快捷键“SO”，把框选范围之外的所有对象全部选中。④ 线接触到的对象：线选，按快捷键“SL”，可以把走线碰到的对象全部选中，如图9-23所示。    图9-22 滑选操作       图9-23 线选操作⑤ 网络：网络选择，按快捷键“SN”，单击一下需要选择的网络，只要和单击的网络相同的对象都会被选中。⑥ 连接的铜皮：物理选择，按快捷键“SP”或者“Ctrl+H”，物理上相连接的对象（不管网络是否相同）都会被选中。⑦ 自由对象：选择自由对象，按快捷键“SF”，可以选中PCB上独立放置的一些自由对象，如丝印标识、手工添加的固定孔等。9.6.3  移动选择完元件或其他对象之后，需要对选择的对象进行移动，方法如下。（1）将鼠标指针放置在对象上，按住鼠标左键，然后直接移动鼠标，即可完成对象的移动，常见于对单个对象进行移动的情况。（2）可利用移动命令进行移动。执行按键命令“M”，弹出移动命令菜单，如图9-24所示。在此介绍几种常用的移动命令。① 器件：按快捷键“MC”，弹出“选择元器件”对话框，如图9-25所示。选择“跳至元器件”时，选择需要移动的元件位号，鼠标指针即激活移动此元件的命令，并且鼠标指针跳放到此元件的位置。选择“移动元器件到光标”时，可以直接自己选择单击需要移动的元件。② 移动选中对象：对象被选中之后，按快捷键“MS”，单击一下空白绘制或移动参考点，即可实现对选中对象的移动。③ 通过X,Y移动选中对象：可以实现对选中对象的精准移动，如图9-26所示。          图9-24 移动命令菜单 图9-25 “选择元器件”对话框       图9-26 对象的坐标精准移动  ④ 翻转选择：按快捷键“MI”，将选中对象移动到顶层或者底层，可以实现元件或者走线的换层操作。不过在移动状态下按快捷键“L”，可以更加快捷地实现此操作。9.6.4  对齐其他类设计软件通常是通过栅格来对齐元件、过孔、走线的，Altium Designer提供非常方便的对齐功能，如图9-27所示，可以对选中的元件、过孔、走线等元素实行顶对齐、底对齐、左对齐、右对齐、水平分布、垂直分布。因为对齐的操作和原理图的类似，这里不再进行详细的说明，下面只给读者提供快捷键的说明。左对齐：快捷键“AL”。右对齐：快捷键“AR”。水平分布：快捷键“AD”。顶对齐：快捷键“AT”。底对齐：快捷键“AB”。垂直分布：快捷键“AS”。
