  • 行业资讯

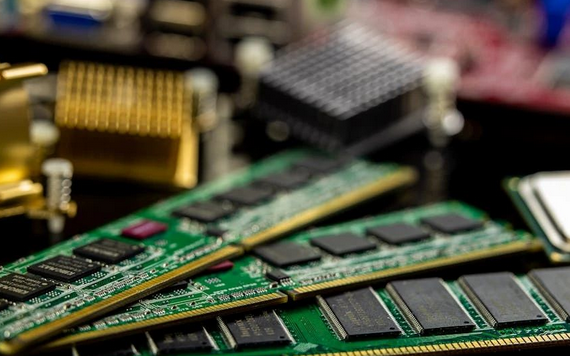

    存储器DDR发展史简介

    存储器的主要功能是存储程序和各种数据,并能在计算机运行过程中高速、自动地完成程序或数据的存取。本次给大家介绍存储器的发展历程。一、 ROM和RAM的概念理解 常见存储器分类图示   首先,要了解一下存储的基础部分:ROM和RAM。RAM:随机存取存储器(random access memory)又称作“随机存储器”,是与CPU直接交换数据的内部存储器,也叫主存(内存)。它可以随时读写,而且速度很快,通常作为操作系统或其他正在运行中的程序的临时数据存储媒介。当电源关闭时RAM不能保留数据。如果需要保存数据,就必须把它们写入一个长期的存储设备中(例如硬盘)。RAM和ROM相比,两者的最大区别是RAM在断电以后保存在上面的数据会自动消失,而ROM不会自动消失,可以长时间断电保存。ROM:只读存储器。ROM所存数据,一般是装入整机前事先写好的,整机工作过程中只能读出,而不像随机存储器那样能快速地、方便地加以改写。ROM所存数据稳定,断电后所存数据也不会改变。RAM(随机存储器)可以分为SRAM(静态随机存储器)和DRAM(动态随机存储器)。SRAM(Static Random Access Memory,静态随机存储器),它是一种具有静止存取功能的内存,不需要刷新电路即能保存它内部存储的数据。优点是速度快,不必配合内存刷新电路,可提高整体的工作效率。缺点是集成度低,功耗较大,相同的容量体积较大,而且价格较高,少量用于关键性系统以提高效率。DRAM(Dynamic Random Access Memory,动态随机存储器)是最为常见的系统内存。DRAM只能将数据保持很短的时间。为了保持数据,DRAM使用电容存储,所以必须隔一段时间刷新(refresh)一次,如果存储单元没有被刷新,存储的信息就会丢失。 SDRAM:(Synchronous Dynamic Random Access Memory,同步动态随机存取存储器),是在DRAM的基础上发展而来,为DRAM的一种,同步是指Memory工作需要同步时钟,内部命令的发送与数据的传输都以时钟为基准;动态是指存储阵列需要不断的刷新来保证数据不丢失;随机是指数据不是线性依次存储,而是由指定地址进行数据读写。DDR SDRAM又是在SDRAM的基础上发展而来,这种改进型的DRAM和SDRAM是基本一样的,不同之处在于它可以在一个时钟读写两次数据,这样就使得数据传输速度加倍了。这是目前电脑中用得最多的内存,而且它有着成本优势。二、SDRAM发展历程介绍在最初的个人电脑上是没有内存条的,内存是直接以DIP芯片的形式安装在主板的DRAM插座上面,需要安装8到9颗这样的芯片,容量只有64KB到256KB,要扩展相当困难,但这对于当时的处理器以及程序来说这已经足够了,直到80286的出现硬件与软件都在渴求更大的内存,只靠主板上的内存已经不能满足需求了,于是内存条就诞生了。 远古的30pin SIPP (Single In-line Pin Package) 接口,针脚的定义其实与30pin SIMM一样的SIPP很快就被SIMM(Single In-line Memory Modules)取代了,两侧金手指传输相同的信号,早期的内存频率与CPU外频是不同步的,是异步DRAM,细分下去的话包括FPM DRAM(Fast Page Mode DRAM)与EDO DRAM(Extended data out DRAM),常见的接口有30pin SIMM与72pin SIMM,工作电压都是5V。 第一代SIMM内存有30个引脚,单根内存数据总线只有8bit,所以用在16位数据总线处理器上(286、386SX等)就需要两根,用在32位数据总线处理器上(386DX、486等)就需要四根30pin SIMM内存,采购成本一点都不低,而且还会增加故障率,所以30pin SIMM内存并不是完全被大家所接受。有趣的是DIP芯片形式的内存与内存条共存了一段比较长的时间,在不少286的主板上你可以同时看到DIP与30pin SIMM内存插槽,它们是可以一齐工作的。随后诞生了72pin SIMM内存,单根内存位宽增加到32位,一根就可以满足32位数据总线处理器,拥有64位数据总线的奔腾处理器则需要两根,内存容量也有所增加,它的出现很快就替代了30pin SIMM内存,386、486以及后来的奔腾、奔腾Pro、早期的奔腾II处理器多数会用这种内存。FPM DRAM【快速页模式动态存储器】 30pin FPM DRAMFPM DRAM称为快速页模式动态存储器,是从早期的Page Mode DRAM上改良过来的,当它在读取同一列数据是,可以连续传输行位址,不需要再传输列位址,可读出多笔资料,这种方法当时是很先进的,不过现在看来就很没效率。FPM DRAM有30pin SIMM和72pin SIMM两种,前者常见于286、386和486的电脑上,后者则常见于486与早期型的奔腾电脑上,30pin的常见容量是256KB,72pin的容量从512KB到2MB都有。EDO DRAM【扩展数据输出内存】 EDO DRAM是72pin SIMM的一种,它拥有更大的容量和更先进的寻址方式,这种内存简化了数据访问的流畅,读取速度要FPM DRAM快不少,主要用在486、奔腾、奔腾Pro、早期的奔腾II处理器的电脑上面。在1991到1995年EDO内存盛行的时候,凭借着制造工艺的飞速发展,EDO内存在成本和容量上都有了很大的突破,单条EDO内存容量从4MB到16MB不等,数据总线依然是32位,所以搭配拥有64位数据总线的奔腾CPU时基本都成对的使用。SDR SDRAM【同步型动态存储器】然而随着CPU的升级EDO内存已经不能满足系统的需求了,内存技术也发生了大革命,插座从原来的SIMM升级为DIMM(Dual In-line Memory Module),两边的金手指传输不同的数据,SDR SDRAM内存插座的接口是168Pin,单边针脚数是84,进入到了经典的SDR SDRAM(Single Data Rate SDRAM)时代。 SDRAM其实就是同步DRAM的意思,内存频率与CPU外频同步,这大幅提升了数据传输效率,再加上64bit的数据位宽与当时CPU的总线一致,只需要一根内存就能让电脑正常工作了,这降低了采购内存的成本。第一代SDR SDRAM频率是66MHz,通常大家都称之为PC66内存,后来随着Intel与AMD的CPU的频率提升相继出现了PC100与PC133的SDR SDRAM,还有后续的为超频玩家所准备的PC150与PC166内存,SDR SDRAM标准工作电压3.3V,容量从16MB到512MB都有。SDR SDRAM的存在时间也相当的长,Intel从奔腾2、奔腾3与奔腾4(Socket 478),以及Slot 1、Socket 370与Socket 478的赛扬处理器,AMD的K6与K7处理器都可以SDR SDRAM。三、DDR内存发展历程介绍DDR SDRAM【双倍数据率同步动态随机存取存储器】 DDR SDRAM:Double Data Rate Synchronous Dynamic Random Access Memory,双倍数据率同步动态随机存取存储器,它是SDR SDRAM的升级版,DDR SDRAM在时钟周期的上升沿与下降沿各传输一次信号,使得它的数据传输速度是SDR SDRAM的两倍,而且这样做还不会增加功耗,至于定址与控制信号与SDR SDRAM相同,仅在上升沿传输,这是对当时内存控制器的兼容性与性能做的折中。DDR SDRAM采用184pin的DIMM插槽,防呆缺口从SDR SDRAM时的两个变成一个,常见工作电压2.5V,初代DDR内存的频率是200MHz,随后慢慢的诞生了DDR-266、DDR-333和那个时代主流的DDR-400,至于那些运行在500MHz、600MHz、700MHz的都算是超频条了,DDR内存刚出来的时候只有单通道,后来出现了支持双通芯片组,让内存的带宽直接翻倍,两根DDR-400内存组成双通道的话基本上可以满足FBS 800MHz的奔腾4处理器,容量则是从128MB到1GB。DDR2 SDRAM【Double Data Rate 2】 DDR2/DDR II(Double Data Rate 2)SDRAM是由JEDEC(电子设备工程联合委员会)进行开发的新生代内存技术标准,它与上一代DDR内存技术标准最大的不同就是,虽然同是采用了在时钟的上升/下降沿同时进行数据传输的基本方式,但DDR2内存却拥有两倍于上一代DDR内存预读取能力(即:4bit数据读预取)。换句话说,DDR2内存每个时钟能够以4倍外部总线的速度读/写数据,并且能够以内部控制总线4倍的速度运行。DDR2的标准电压下降至1.8V,这使得它较上代产品更为节能,DDR2的频率从400MHz到1200MHz,当时的主流的是DDR2-800,更高频率其实都是超频条,容量从256MB起步最大4GB,不过4GB的DDR2是很少的,在DDR2时代的末期大多是单条2GB的容量。DDR3 SDRAM DDR3提供了相较于DDR2 SDRAM更高的运行效能与更低的电压,是DDR2 SDRAM(同步动态动态随机存取内存)的后继者(增加至八倍),也是现时流行的内存产品规格。 和上一代的DDR2相比,DDR3在许多方面作了新的规范,核心电压降低到1.5V,预取从4-bit变成了8-bit,这也是DDR3提升带宽的关键,同样的核心频率DDR3能够提供两倍于DDR2的带宽,此外DDR3还新增了CWD、Reset、ZQ、STR、RASR等技术。DDR3内存与DDR2一样是240Pin DIMM接口,不过两者的防呆缺口位置是不同的,不能混插,常见的容量是512MB到8GB,当然也有单条16GB的DDR3内存,只不过很稀少。频率方面从800MHz起步,目前比较容量买到最高的频率是2400MHz,实际上有厂家推出了3100MHz的DDR3内存,只是比较难买得到,支持DDR3内存的平台有Intel的后期的LGA 775主板P35、P45、x38、x48等,LGA 1366平台,LGA 115x系列全都支持还有LGA 2011的x79,AMD方面AM3、AM3+、FM1、FM2、FM3接口的产品全都支持DDR3。DDR4 SDRAM 从DDR到DDR3,每一代DDR技术的内存预取位数都会翻倍,前三者分别是2bit、4bit及8bit,以此达到内存带宽翻倍的目标,不过DDR4在预取位上保持了DDR3的8bit设计,因为继续翻倍为16bit预取的难度太大,DDR4转而提升Bank数量,它使用的是Bank Group(BG)设计,4个Bank作为一个BG组,可自由使用2-4组BG,每个BG都可以独立操作。使用2组BG的话,每次操作的数据就是16bit,4组BG则能达到32bit操作,这其实变相提高了预取位宽。DDR4相比DDR3最大的区别有三点:16bit预取机制(DDR3为8bit),同样内核频率下理论速度是DDR3的两倍;更可靠的传输规范,数据可靠性进一步提升;工作电压降为1.2V,更节能。DDR4内存的针脚从DDR3的240个提高到了284个,防呆缺口也与DDR3的位置不同,还有一点改变就是DDR4的金手指是中间高两侧低有轻微的曲线,而之前的内存金手指都是平直的,DDR4既在保持与DIMM插槽有足够的信号接触面积,也能在移除内存的时候比DDR3更加轻松。四、不同类型DDR内存性能参数对比从DDR到DDR4,不同性能参数差异主要体现在2个地方:电源电压、数据传输速率。电源电压值越来越低,而数据传输速率却是呈几何倍数增长。

    2020-07-10 01:07:15 10 发布人:零七三一
  • PCB技术

    PCB设计为什么一般控制50欧姆阻抗

    做PCB设计过程中,在走线之前,一般我们会对自己要进行设计的项目进行叠层,根据厚度、基材、层数等信息进行计算阻抗,计算完后一般可得到如下图示内容。 图1 叠层信息图示从上图可以看出,设计上面的单端网络一般都是50欧姆来管控,那很多人就会问,为什么要求按照50欧姆来管控而不是25欧姆或者80欧姆?首先,默认选择用50欧姆,而且业内大家都接受这个值,一般来说,肯定是由某个公认的机构制订了某个标准,大家是按标准进行设计的。电子技术有很大一部分是来源于军队,首先技术是使用于军用,慢慢的由军用转为民用。在微波应用的初期,二次世界大战期间,阻抗的选择完全依赖于使用的需要,没有一个标准值。随着技术的进步,需要给出阻抗标准,以便在经济性和方便性上取得平衡。在美国,最多使用的导管是由现有的标尺竿和水管连接成的,51.5欧姆十分常见,但看到和用到的适配器、转换器又是50-51.5欧姆;为联合陆军和海军解决这些问题,一个名为JAN的组织成立了(后来的DESC组织),由MIL特别发展的,综合考虑后最终选择了50欧姆,由此相关的导管被制造出来,并由此转化为各种线缆的标准。此时欧洲标准是60欧姆,不久以后,在象Hewlett-Packard这样在业界占统治地位的公司的影响下,欧洲人也被迫改变了,所以50欧姆最终成为业界的一个标准沿袭下来,也就变成约定俗成了,而和各种线缆连接的PCB,为了阻抗的匹配,最终也是按照50欧姆阻抗标准来要求了。其次,一般标准的制定是会基于PCB生产工艺和设计性能、可行性的综合考量。从PCB生产加工工艺角度出发,以现有的大部分PCB生产厂商的设备考虑,生产50欧姆阻抗的PCB是比较容易实现的。从阻抗计算过程可知,过低的阻抗需要较宽的线宽以及薄介质或较大的介电常数,这对于目前高密板来说空间上比较难满足;过高的阻抗又需要较细的线宽及较厚的介质或较小的介电常数,不利于EMI及串扰的抑制,同时对于多层板及从量产的角度来讲加工的可靠性会比较差。控制50欧姆阻抗在使用常用板材(FR4等)、常用芯板的环境下,生产常用的板厚的产品(如1mm、1.2mm等),可设计常见的线宽(4~10mil),这样板厂加工起来是非常方便的,对其加工使用的设备要求也不是很高。从PCB设计方面考虑,50欧姆也是综合考虑之后选择。从PCB走线的性能来说,一般阻抗低比较好,对一个给定线宽的传输线,和平面距离越近,相应的EMI会减小,串扰也会因此减小。但从信号全路径的角度看,还需要考虑最关键的一个因素,那就是芯片的驱动能力,在早期大多数芯片驱动不了阻抗小于50欧姆的传输线,而更高阻抗的传输线由于实现起来不便,所以折中采用50欧姆阻抗。所以一般选择50欧姆作为常规时单端信号控制阻抗的默认值。

    2020-07-10 01:07:05 28 发布人:零七三一
  • Altium Designer

    AD Gerber中如何测量距离?

    有时候我们将gerber文件输出之后,需要去对于里面的元件跟元件,或者其他参数之间的距离需要进行测量,又是如何去进行的呢?1. 打开我们输出的Gerber文件,在“分析”菜单栏中,可以看到“测量”选项,如图5-50所示。图5-50 “测量”选项“测量”选项中包含:点到点测量,对象到对象测量,网络到网络测量。  我们就以点到点测量为例子进行此项的选择,点击“点到点”选项。2. 选择对应的测量选项之后,点击需要测量的两点,如图5-51所示,然后打开右下角的“Panels”中的“CAMtastic”对话框,对应的数据显示如图5-52所示。图5-51 两点之间的测量图5-52 测量距离及单位显示

    2020-07-10 01:08:07 9 发布人:零七三一
  • Altium Designer

    AD如何使用强大的自动布线功能?

    随着软件版本的逐渐升级与优化,其增加的一些新功能我们也需要了解并且学会如何去使用。例如AD高版本中的自动布线的功能,对于我们的PCB布线起到非常大的帮助。我们就来看下如何使用这个强大的自动布线功能。1. 首先我们需要去创建类,如图5-43所示。图5-43 创建类2. 我们需要对器件进行扇孔,对于间距规则,线宽规则,高速信号长度规则进行建立和设置,如图5-44所示。 图 5-44 器件扇孔3. 建立好规则之后,就需要绘制DDR的走线。在PCB界面的右下角中的“Panels”中选择“PCB ActiveRoute”选项,如图5-45所示。 图5-45 自动布线选项4. 在弹出的自动布线得对话框中,我们依次来解释每个分栏的作用,如图5-46所示。 图5-46 自动布线对话框5. 自动布线界面介绍完成之后,我们开始自动布线,回到“Panels”中的“PCB”界面,选择“DZ”组,如图5-47所示。 图5-47 自动布线组及其飞线选中6. 回到自动布线对话框,进行自动布线走线,点击“route guide”,如图5-48所示。5-48 自动布线轨迹选择7.轨迹走线走完之后,点击“ActiveRoute”选项,进行自动布线生成,如图5-49所示。图5-49 自动布线生成选择

    2020-07-10 01:07:13 8 发布人:零七三一
  • PCB技术

    什么是平坦式原理图,它的优点有哪些? ​

    1、平坦式原理图是一种基础的电路图设计方法,它结构简单,所用的元器件能够在一张电路图上全部表示出来。功能模块是不能进行重复调用的,基本上每一页就是一个功能模块,不同页之间的网络用Offsheet连接,不同的页面都属于同一层次,相当于在一个电路图文件夹中,绘制平坦式原理图的方法和新建原理图方法一致,执行菜单命令文件-新的-原理图,如图所示。如图所示2、新建完成后,保存时一般以模块进行命名,如图所示。如图所示平坦式原理图绘制在日常处理中用得非常多,它的优点如下:l 设计简单,操作容易,对结构的理解更容易。l 逻辑关系清楚,非常直观地表达电路之间的连接关系。l 简单明了,可以在一张图上将所有连接关系全部表达出来。

    2020-07-10 01:07:26 5 发布人:零七三一
  • PCB技术

    信号继电器的原理及作用

       信号继电器(在信号系统中,可简称继电器),它是由接点系统和电磁系统两大部分组成,电磁系统由线圈、固定的铁心、轭铁以及可动的衔铁。它的接点系统由动接点、静接点构成。它无论作为继电式信号系统的核心部件,还是作为电子式或计算机式信号系统的接口部件,都发挥着重要的作用。继电器的动作的可靠性直接影响到信号系统的可靠性和安全性。一、工作原理线圈通电→产生磁通(衔铁、铁心)→产生吸引力→克服衔铁阻力→衔铁吸向铁心→衔铁带动动接点动作→前接点闭合、后接点断开。(继电器吸起)电流减少→吸引力下降→衔铁依靠重力落下→动接点与前接点断开,后接点闭合。(继电器落下)可见,继电器具有开关特性,利用其接点的通、断电路,从而构成各种控制表示电路。 在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)释放。这样吸合、释放,从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。继电器一般有两股电路,为低压控制电路和高压工作电路。二、信号继电器的作用l 扩大控制范围。例如,多触点继电器控制信号达到某一定值时,可以按触点组的不同形式,同时换接、开断、接通多路电路。l 放大。例如,灵敏型继电器、中间继电器等,用一个很微小的控制量,可以控制很大功率的电路。l 综合信号。例如,当多个控制信号按规定的形式输入多绕组继电器时,经过比较综合,达到预定的控制效果。 l 自动、遥控、监测。例如,自动装置上的继电器与其他电器一起,可以组成程序控制线路,从而实现自动化运行。

    2020-07-10 01:07:08 4 发布人:零七三一
  • Altium Designer

    AD软件中应该如何添加层叠呢?

    执行菜单命令【设计】-【层叠管理器】,然后选中top层右键进行层的添加,Signal是正片,Plane是负片,如图6-59所示 添加两个负片组成四层板,完成后如图6-60所示

    2020-07-10 01:07:05 6 发布人:零七三一
  • Altium Designer

    在AD软件中应该如何对单个的元器件进行更新呢?

    当你的某个器件丝印线被误删了一截,我们需要单独更新这个元件的封装。选中你所要更新的器件进行右键,选择器件操作,然后从库中更新元器件,如图6-56所示 然后在接下来的界面点击确定,更新所有的层,如图6-57所示 然后选中你需要更改的器件,点击更新,然后接收更改创建eco,如图6-58所示,就完成了从库中更新一个器件。

    2020-07-10 01:07:06 5 发布人:零七三一
  • Altium Designer

    Altium designer软件经历了哪些版本

    Altium designer(后面简称AD)版本介绍从1985年Altium公司成立以来经历几个决定性的事件:1991年Altium公司将公司总部迁至美国并在发布了世界上首款基于Microsoft Windows运行的PCB设计系统;1999年Altium公司成功完成IPO并在澳大利亚证券交易所(ASX)上市;2013年Altium公司生产的首个原生3D软硬结合板电子设计系统问世。我主要讲一下Altium公司的AD产品。这是一款专门为硬件工程师开发设计的一款产品,但后期AD成为了一个包含硬件设计、程序开发等的综合性软件。AD的版本也在一直更新,但更新速度在15年之前都不是很快,在15年之后每年软件都会更新两个版本。下面介绍一下AD的各个版本号。1、99SE2、AD6.93、ADS084、ADW095、ADS096、AD107、AD128、AD139、AD1410、AD1511、AD15.112、AD16.013、AD16.114、AD17.015、AD17.116、AD18 .017、AD18 .118、AD19 .0 19、AD19 .120、AD20 .021、AD20.1对于每个版本的优缺点就不一一介绍了,因为每个人第一开始使用的版本号不一样但感觉是相同的(每个人都觉的自己使用的版本好用,当然这是对于使用AD久了的人)。对于版本的差异,个人觉得新版本在一部分功能上有所更新修补了一部分漏洞,但具体改动不是很大。新版本对运行空间要求比较大,所以在运行上老版本的AD体现了开启、运行较快的优点。如不追求版本的华丽和部分新加功能,本人建议使用老版本AD就可以满足我们前期的硬件设计开发使用。

    2020-07-10 01:07:17 130 发布人:凡亿教育
  • 电源设计

    这么多开关电源经典回答,太震撼了!

    开关电源产品广泛应用于LED照明、仪器仪表、空气净化器、安防监控等领域,是利用现代电力电子技术,控制开关管开通和关断的时间比率,维持稳定输出电压的一种电源,一般由脉冲宽度调制(PWM)控制IC和MOSFET构成。随着电力电子技术的发展和创新,使得开关电源技术也在不断地创新。目前,开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备,是当今电子信息产业飞速发展不可缺少的一种电源方式。现代开关电源有两种:一种是直流开关电源;另一种是交流开关电源。这里主要介绍的只是直流开关电源,其功能是将电能质量较差的原生态电源(粗电),如市电电源或蓄电池电源,转换成满足设备要求的质量较高的直流电压。直流开关电源的核心是DC/DC转换器。因此直流开关电源的分类是依赖DC/DC转换器分类的。也就是说,直流开关电源的分类与DC/DC转换器的分类是基本相同的,DC/DC转换器的分类基本上就是直 流开关电源的分类。开关电源大致由主电路、 控制电路、检测电路、辅助电源四大部分组成。1、主电路冲击电流限幅:限制接通电源瞬间输入侧的冲击电流。输入滤波器:其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。整流与滤波:将电网交流电源直接整流为较平滑的直流电。逆变:将整流后的直流电变为高频交流电,这是高频开关电源的核心部分。输出整流与滤波:根据负载需要,提供稳定可靠的直流电源。2、控制电路一方面从输出端取样,与设定值进行比较,然后去控制逆变器,改变其脉宽或脉频,使输出稳定,另一方面,根据测试电路提供的数据,经保护电路鉴别,提供控制电路对电源进行各种保护措施。3、检测电路提供保护电路中正在运行中各种参数和各种仪表数据。4、辅助电源实现电源的软件(远程)启动,为保护电路和控制电路(PWM等芯片)工作供电。下面介绍一些关于开关电源经典回答。1、开关电源变压器如果用铜带取代漆包线,其允许通过的电流怎么算?比如说厚度为0.1mm的铜带,允许通过的电流怎么算?专家解答:如果开关电源变压器用铜带取代漆包线,铜带(漆包线)的涡流损耗可以大大降低,工作频率可以相应提高,但直流损耗几乎不变,铜带允许通过的电流密度一般还是不要超过4.5A/平方毫米。电流密度等于电流除以导体的截面积,导体的截面积等于厚(0.1mm)乘以宽(铜带的宽度)。2、电源开关交流回路和整流器的交流回路是最容易产生电磁干扰的吗?专家解答:开关电源产生电磁干扰最严重的地方是开关变压器的初、次级线圈组成的电路,但它的干扰会通过感应对其它电路产生辐射和传导干扰,传导干扰和辐射干扰最严重的地方是电源线,因为电源线很容易成为辐射源的半波振子天线,另外它又与外线路进行连接,很容易把干扰信号传输给其它设备。所以在开关电源的输入端一定要对电源线进行有效隔离。3、降低变压器的温升有什么具体方法?专家解答:降低变压温升的方法一个是降低变压器磁芯的最大磁通增量(Bm)的取值,因为变压器磁芯的损耗(磁滞损耗和涡流损耗)与磁通密度的平方成正比;另一个是降低开关电源的工作频率,因为变压器磁芯的损耗(磁滞损耗和涡流损耗)与工作频率成正比;再一个是降低线圈的损耗,线圈的损耗(主要是涡流损耗),线圈的涡流损耗与集肤效应损耗也与工作频率成正比,降低线圈的直流损耗必须降低导线的电流密度,一般漆包线的电流密度不能超过4.5A/平方毫米。4、反激式开关电源的占空比是如何变化的?专家解答:反激式开关电源的占空比主要由输入电压和开关电源管的耐压来决定,当输入电压变化时占空比也要跟着变化。例如当输入电压为AC260V时,如果电源开关管的耐压为650V,则占空比大为0.306;当输入电压为AC170V时,占空比大约为0.5;当输入电压低于AC170V时,占空比大于0.5。但不管输入电压这样变化,开关电源都会通过改变占空比来大到稳定(或改变)输出电压的数值。5、正激和反激的区别主要在哪?专家解答:正激式开关电源是电源开关管导通的时候,电源向负责提供功率输出,而关断的时候没有功率输出。反激式开关电源正好相反,电源开关管导通时只向变压器存储能量,没有给负载提供功率输出,仅在电源开关管关断时才向负载提供输出。正激式开关电源输出电压是取整流输出电压的平均值,反激式开关电源输出电压是取整流输出电压的半波平均值,两种电压输出的相位正好相反。6、能具体讲讲环路设计吗?专家解答:反馈环路的增益,既不是越大越好,也不是越小越好。当反馈环路的增益过高时,输出电压会围绕着平均值来回跟踪,输出电压上下波动很厉害,增益越高,波动的幅度就越大,严重时会出现振荡;当反馈环路的增益过低时,输出电压又会不稳定,因为电压跟踪不到位,会存在一个滞后误差。为了使输出电压稳定,但又不发生振荡,一般都把反馈环路分成三个回路来组成,一个回路用来决定微分增益的大小,另一个回路用来决定积分增益的大小,还有一个是决定直流增益的大小。这样做的目的是,在误差信号很小的时候,环路增益很大,而在误差小号很大的时候环路增益又会变小,即误差放大器的增益是动态的。仔细调节这三个反馈环路的增益,就可以实现开关电源既稳定,又不出现振荡。7、反激电源开关MOS如何降到最低?特别是在硬开关条件下。专家解答:降低占空比,但占空比太低,电源的工作效率大大降低,电压调整范围也会减小。8、铜箔损耗占电源损耗比例约为多少?专家解答:非常小,如果铜箔损耗大,铜箔的温升会很高,如果超过80度,铜箔的油漆会发黄。但也只相当于一个1~3瓦左右的金属膜电阻在同样温升时的损耗。9、驱动波形大小波问题是什么原因引起的??我有款电源,在低压AC85-120V的时候输出驱动都很正常,,当电压变为120-150V的时候,驱动出现大小波,输出电流明显下降。当电压再次提升到150V-265V的时候,驱动波形的频率完全不对头了,输出也不对了。专家解答:如果你的驱动电路采用电容或变压器输出,会出现这种情况,因为电容或变压器传输波形(信号时),信号中不能含有直流分量,如果含有直流分量,输出波形将出现严重失真,只有驱动电路的输出波形,其占空比为0.5时,输出波形才不会产生失真,而占空比过大或过小,都会出现失真。10、想问下关于整流桥的选择,不同的功率选怎么样的整流桥?还有就是我做了一款30W的电源,用了3A700V的整流桥,发现整流桥很烫,没几分钟温度就大约有60多度了。这个引起整流桥发烫的原因有哪些?专家解答:整流二极管的选择主要是根据流过整流二极管的电流大小和耐压还有工作频率这三个参数来决定,进行电路参数设计时,流过整流二极管的电流一般只能取标称值(25℃时)的三分之一,因为流过整流二极管的工作温度可能会上升到80℃以上。如果整流二极管的导通和关断速度很低,它在电压反向的情况下还会导通一段时间,即反向电流非常大,这样整流二极管也会发热。你的整流桥发热可能属于后一种情况。11、反馈环路设计 以及 补偿 如何入手?还望老师耐心解答。专家解答:反馈环路的增益,既不是越大越好,也不是越小越好。当反馈环路的增益过高时,输出电压会围绕着平均值上下波动,增益越高,波动的幅度就越大,严重时会出现振荡;当反馈环路的增益过低时,输出电压又会不稳定。为了使输出电压稳定,但又不发生振荡,一般都把反馈环路分成三个回路来组成,一个回路用来决定微分增益的大小,另一个回路用来决定积分增益的大小,还有一个是决定直流增益的大小。仔细调节这三个反馈环路的增益,就可以实现开关电源既稳定,又不出现振荡。12、最近在做DC TO DC效率有点低,怎样解决呢?专家解答:把工作频率降低,或把电源开关管换成一个高速开关管,另外还可以把变压器的体积加大,把最大磁通密度(Bm)的取值降低,即把开关变压器初级线圈的匝数增加,因为开关变压器的磁滞损耗和涡流损耗与工作频率成正比,与最大磁通密度增量的平方成正比。13、老师您好,您是怎么计算最小直流电压的?我看了好几个版本一直找不到最合适的。专家解答:这里我不太明白你说的“最小直流电压”是指哪方面?如果是开关电源的最小输入直流电压,一般可根据最低输入交流电压换算得来,比如,最低输入交流电压为AC100V(有效值),则换算为最低直流输入电压大约为120V(取平均值),因为整流滤波后最大值为140V,最低值为100V,取平均值就是120V。如果最小直流电压为晶体管自激式开关电源的正反馈电压,则此电压最好选为晶管导通时工作电压的2倍,而留1倍作为可调整的余量用。如果最小直流电压为场效应管驱动电路的最小工作电压,则此工作电压最低不能小于16V,因为,大功率场效应管深度饱和需要的驱动电压都在12V以上(最好为20V)。14、老师您好,我做的反激式变压器电源输出侧有毛刺,且毛刺的频率和原边开关频率一样,怎么消除毛刺呢?专家解答:在次级整流与滤波电容之间串了一个小电感,但电感流过直流时不能饱和,这种电感的磁回路不能用封闭式的,必须要留有很大的气隙。15、老师您好!反激式电源开关频率如何优化选择?VOR反激电压如何优化设置,在什么情况下最合适?谢谢!匝比如何 最优化计算?谢谢。专家解答:反激式开关电源工作频率的选择主要与开关电源的工作效率和体积大小有关,而开关电源的工作效率又主要与开关电源管、开关变压器的损耗(磁滞损耗和涡流损耗)有关,这两者的损耗均与频率成正比。开关电源管的损耗主要由开通损耗(导通时间损耗)和关断损耗(关断时间损耗)组成,开关电源管的导通时间和关断时间越长,这两个损耗就越大。一般大功率开关电源管的导通时间和关断时间都比小功率开关电源管的导通时间和关断时间长很多,所以大功率开关电源的工作频率一般都取得比较低。在考虑开关电源的工作效率时,如果从开关电源的体积和成本等方面考虑,最好选工作效率为80%左右较为合适,此时,开关电源管的损耗大约占总损耗的50%,开关变压器的损耗大约占总损耗的30%,其余电路的损耗大约占总损耗的20%。开关变压器的匝数比与输入输出电压的比值有关,与开关电源的占空比有关。16、老师您好!初期峰值电流IP 和反激电压VOR 以及最优化的反激电源占空比 如何设定,谢谢!专家解答:反激式开关电源的初、次级线圈产生的反激电压的大小均与开关电源的占空比有关,以及与输入电压有关,在选择开关电源的占空比时,必须考虑,初、级线圈产生的反激电压峰值与工作电压(输入电压)之和不能超过电源开关管耐压Bvmax的0.7倍,根据此条件(Bvmax)就可以计算反激式开关电源在最高输入电压时的最大占空比Dmax。例如,Bvmax为650V的电源开关管,在输入电压为AC260V时,其占空比只能选为0.306左右。17、老师您好!反激式电源开关频率如何优化选择?VOR反激电压如何优化设置,在什么情况下最合适?谢谢!匝比如何 最优化计算?专家解答:反激式开关电源工作频率的选择主要与开关电源的工作效率有关,而开关电源的工作效率又主要与开关电源管、开关变压器的损耗(磁滞损耗和涡流损耗)有关,这两者的损耗均与频率成正比。开关电源管的损耗主要由开通损耗(导通时间损耗)和关断损耗(关断时间损耗)组成,开关电源管的导通时间和关断时间越长,这两个损耗就越大。一般大功率开关电源管的导通时间和关断时间都比小功率开关电源管的导通时间和关断时间长很多,所以大功率开关电源的工作频率一般都取得比较低。在考虑开关电源的工作效率时,如果从开关电源的体积和成本等方面考虑,最好选工作效率为80%左右较为合适,此时,开关电源管的损耗大约占总损耗的50%,开关变压器的损耗大约占总损耗的30%,其余电路的损耗大约占总损耗的20%。开关变压器的匝数比与输入输出电压的比值有关,与开关电源的占空比有关。18、老师您好,我做的反激式变压器电源输出侧有毛刺,且毛刺的频率和原边开关频率一样,怎么消除毛刺呢?专家解答:在次级整流与滤波电容之间串了一个小电感,但电感流过直流时不能饱和,这种电感的磁回路不能用封闭式的,必须要留有很大的气隙。19、老师您好,您是怎么计算最小直流电压的?我看了好几个版本一直找不到最合适的?专家解答:这里我不太明白你说的“最小直流电压”是指哪方面?如果是开关电源的最小输入直流电压,一般可根据最低输入交流电压换算得来,比如,最低输入交流电压为AC100V(有效值),则换算为最低直流输入电压大约为120V(取平均值),因为整流滤波后最大值为140V,最低值为100V,取平均值就是120V。如果最小直流电压为晶体管自激式开关电源的正反馈电压,则此电压最好选为晶体管导通时工作电压的2倍,而留1倍作为可调整的余量用。如果最小直流电压为场效应管驱动电路的最小工作电压,则此工作电压最低不能小于16V,因为,大功率场效应管深度饱和需要的驱动电压都在12V以上(最好为20V)。20、最近在做DC TO DC效率有点低,怎样解决呢?专家解答:把工作频率降低,或把电源开关管换成一个高速开关管,另外,还可以把变压器的体积加大,把最大磁通密度(Bm)的取值降低,即把开关变压器初级线圈的匝数增加,因为开关变压器的磁滞损耗和涡流损耗与工作频率成正比,与最大磁通密度增量的平方成正比。21、问题:反馈环路设计以及补偿如何入手?还望老师耐心解答。专家解答:反馈环路的增益,既不是越大越好,也不是越小越好。当反馈环路的增益过高时,输出电压会围绕着平均值上下波动,增益越高,波动的幅度就越大,严重时会出现振荡;当反馈环路的增益过低时,输出电压又会不稳定。为了使输出电压稳定,但又不发生振荡,一般都把反馈环路分成三个回路来组成,一个回路用来决定微分增益的大小,另一个回路用来决定积分增益的大小,还有一个是决定直流增益的大小。仔细调节这三个反馈环路的增益,就可以实现开关电源既稳定,又不出现振荡。声明:本文来源于面包板社区公众号,版权归原作者所有。如涉及版权或对版权有所疑问,请第一时间与我们联系●【资料分享】PCB信仰直尺源文件及教程免费分享●【技术文章】二极管为什么单向导通的原因●【技术文章】大电容滤低频?小电容滤高频?终于搞懂●【公益直播】DFM再单板设计中的重要性●【技术文章】华为最强科普:漫画教你什么是DSP

    2020-07-10 01:07:54 856 发布人:电子视界
