嘉立创EDA-网表的生成
网表也称网络表，顾名思义，就是网络连接和联系的表示，其内容主要是电路图中各个元件类型、封装信息、连接流水序号等数据信息。在使用嘉立创EDA进行PCB设计时，可以通过导入网络连接关系进行PCB的导入。目前支持导出嘉立创EDA、Allegro、PADS 的网表格式，Altium的网表需要将原理图导出为Altium格式，在Altium Designer软件导出；如图2-1所示。

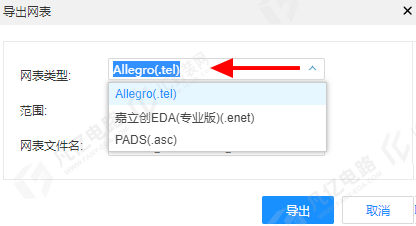

执行菜单命令“导出-网表”，弹出网表导出窗口，点击“网表类型”选项的下滑栏中有allegro、嘉立创EDA（专业版）、PADS，可供选择导出网表的软件格式；如图2-2所示。
