嘉立创EDA-PCB的导入
嘉立创EDA的原理图设计导入PCB类似Altium Designer，存在两种方法：一种是直接导入法，从原理图或PCB导入变更，另一种是间接法，即导入网表到PCB；当前版本软件仅支持导入嘉立创EDA的网表。
1 直接导入法

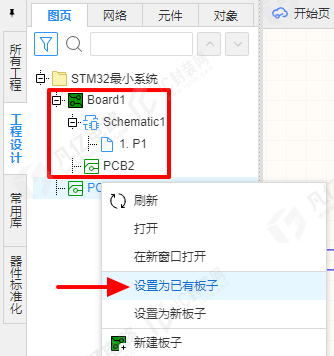

导入之前必须确保原理图和PCB都在同一个Board中，如不在同一个Board下可以单击文件名称鼠标右键选择“设置为已有板子”选项，如图3-1所示。一个Board只能有一个PCB，如将PCB添加到已有PCB的Board则会将前一个PCB移出Board。
（1）双击打开原理图，在原理图编辑界面中，执行菜单命令“设计-更新/转换原理图到PCB”，或者在 PCB 设计交互界面中，执行菜单命令“设计-从原理图导入变更”，如图3-2直接导入法。

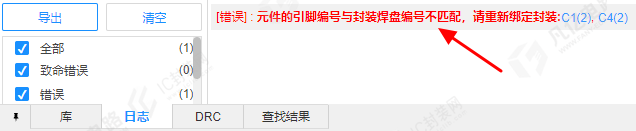

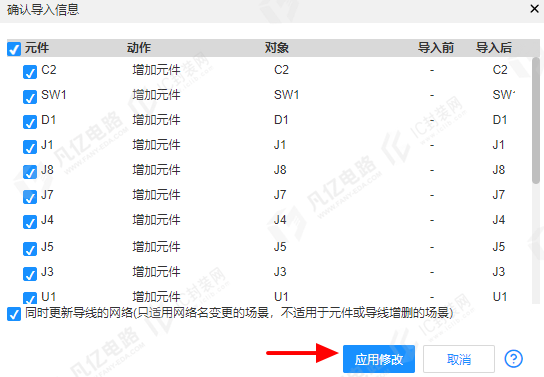

（2）在弹出的“确认导入信息”窗口，点击“应用修改”可将原理图和封装导入PCB；如图3-3所示。有报错将不能导入PCB，会在“底部面板-日志”对话框内中显示报错详细原因，如图3-4所示。通过查看日志中报错信息、修正问题、再导入的重复操作，直至导入完成。
2 网表导入法

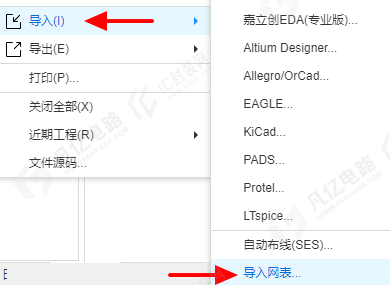

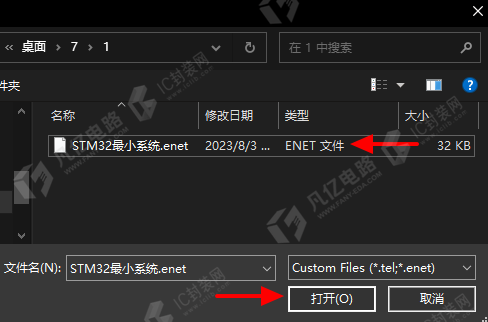

（1）执行菜单命令“文件-导入-导入网表”，弹出“打开”窗口，打开网表文件导出路径，选择需要导入的网表文件，点击“打开”按钮即导入网表；如图3-5所示。

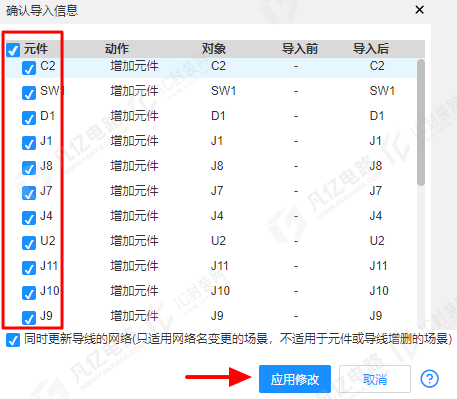

（2）导入网表文件，弹出“确认导入信息”对话框，鼠标单击勾上元件位号前方表示选中器件，点击“应用修改”按钮，即将网表和封装信息导入到PCB中，如图3-6所示。

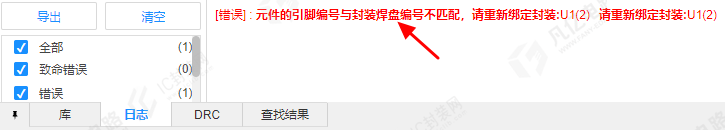

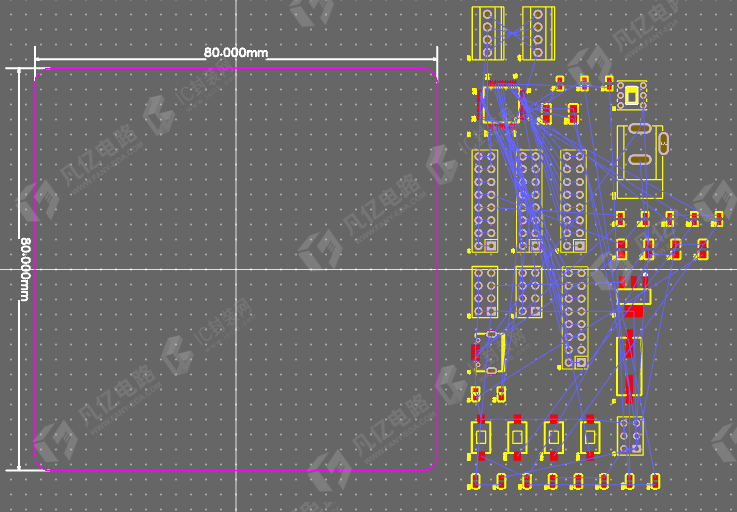

（3）如有报错，报错信息会在PCB编辑界面，底部面板中的“日志”对话框中显示报错信息，如图3-7所示；通过查看日志中报错信息、修正问题、再导入的重复操作，直至导入完成，如图3-8所示网表导入完成。
