PCB设计如何降低开关电源干扰
直播介绍很多开关电源项目，原理图看起来没问题，但一到测试就出现纹波偏大、干扰严重、系统不稳定等问题。真正的原因，往往不是芯片选错，而是PCB设计没有控制好电流回路、地回流路径和关键器件布局。本场直播将以BUCK拓扑开关电源为例，从电路工作过
学习价格 原价： ¥ 1000
收藏
分享人气 手机观看
直播介绍
很多开关电源项目，原理图看起来没问题，但一到测试就出现纹波偏大、干扰严重、系统不稳定等问题。真正的原因，往往不是芯片选错，而是PCB设计没有控制好电流回路、地回流路径和关键器件布局。
本场直播将以BUCK拓扑开关电源为例，从电路工作过程讲到地弹产生机理，再结合PCB设计案例，帮助硬件工程师和PCB Layout工程师理解：开关电源干扰到底从哪里来，PCB设计阶段应该怎么提前规避。
本场直播会先拆解BUCK降压电路的基本工作过程，包括开关闭合、续流、储能和滤波几个关键状态；然后重点讲解地弹产生原因，说明为什么瞬态电流、磁通量变化和环路面积会直接影响电源干扰；如何借助国创基础资源库提升效率与作品规范性；最后结合BUCK开关电源PCB案例，分析输入电容、功率器件、电感、二极管、输出电容和地回路的布局布线要点，并在直播末尾进行互动答疑。
主题大纲
- BUCK拓扑结构电路介绍
讲清开关闭合、续流阶段的电流路径，以及降压变换器的工作逻辑。 - 开关电源干扰的关键来源
从瞬态电流、磁通变化、环路面积理解地弹与噪声产生原因。 - PCB设计如何减小地弹影响

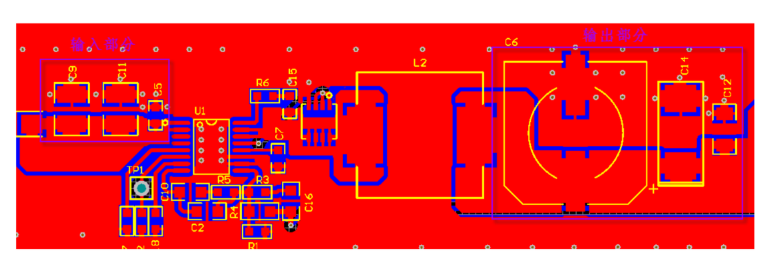

围绕高di/dt回路、接地方式、输入输出电容布局、回流路径进行分析。 - BUCK拓扑开关电源PCB案例分析
结合实际Layout案例，拆解器件摆放、功率环路、地回路和关键走线问题。 - 交流互动，问题解答
解答开关电源纹波、地弹、干扰、布局布线等常见问题。
注册领取免费使用资格，获取官网链接/直播回放。
扫码添加国创客服领取
