嘉立创EDA-板框定义
同时，对于一些工控板或很多消费类板卡的结构都是异形的，由专业的CAD结构工程师对其进行精准的设计，PCB布线工程师可以根据结构工程师提供的2D图（DWG或DXF格式）进行精准的导入操作，在PCB中定义板型结构。
者开发板，往往板框都是一个规则的圆形或者矩形，这种类型的板框，可以通过放置板框手工PCB编辑界面进行绘制。
1 DXF结构图的导入

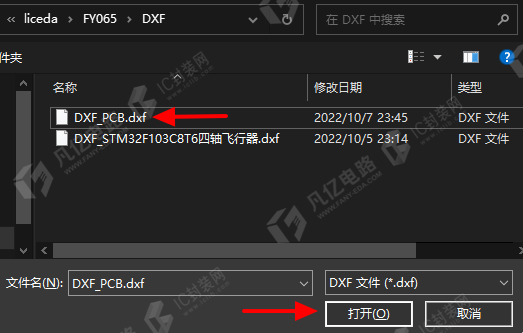

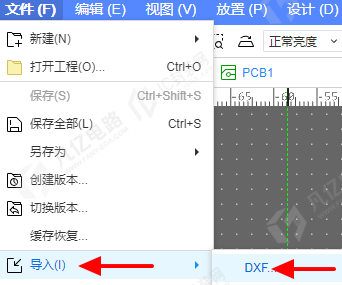

（1）创建一个新的PCB文件，并打开新建的PCB，在PCB编辑界面，执行菜单命令“文件-导入-DXF”，选择需要导入的DXF文件，如图4-1所示。

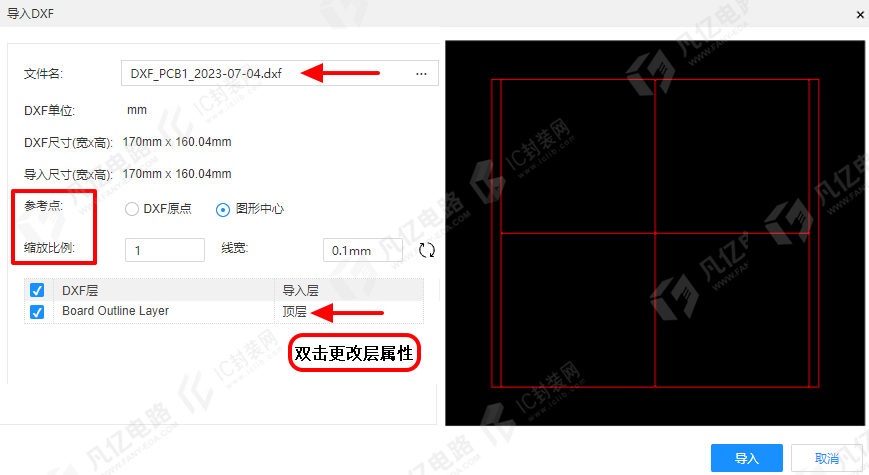

（2）导入属性设置窗口如图4-2所示。
① 文件名：选择导入的DXF文件，点击文件名可重新选择DXF文件。
② 导入单位软件自动读取，如没有读取到单位默认取mm，不可修改单位。
③ 缩放比例：即CAD放大缩小系数，一般默认1即可。
④ 参考点：有DXF文件原点和图形中心可选择。
⑤ “导入层”下方区域可选择DXF文件需要导入到的层。
⑥ 为方便识别，可以单个更改导入的层数，也可以全部更改到某一层。
（3）参数设置完成之后点击“导入”按钮，将根据你选择的参考点进入待放置模式，左键点击画布，即可完成图形的放置。
（4）图形导入放置完成之后，选中要定义板框的图形（注意：必须是闭合图形，如不是闭合图形软件会弹出选项是否自动闭合图形），在“右侧栏-属性-类型”选项选择“板框”，图层会自动切换到板框层，即完成板框的定义；如图4-3所示。
2 自定义绘制板框
一些比较常见并简单的圆形或者矩形规则板框，在PCB中可以直接利用放置2D线来进行自定义绘制，也比较直观简单，下面以简单矩形为例进行演示说明。

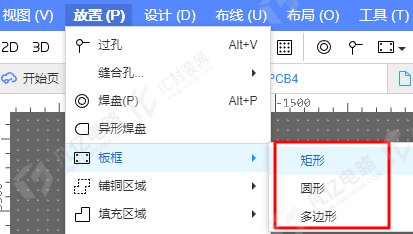

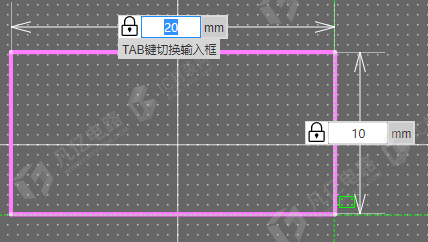

（1）在PCB编辑界面，执行菜单命令“放置-板框-矩形”，点击画布开始放置，可直接输入尺寸，按TAB键切换输入框；如图4-4所示。

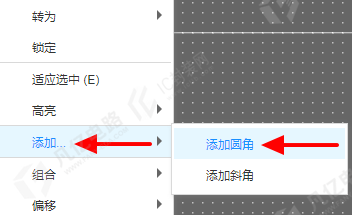

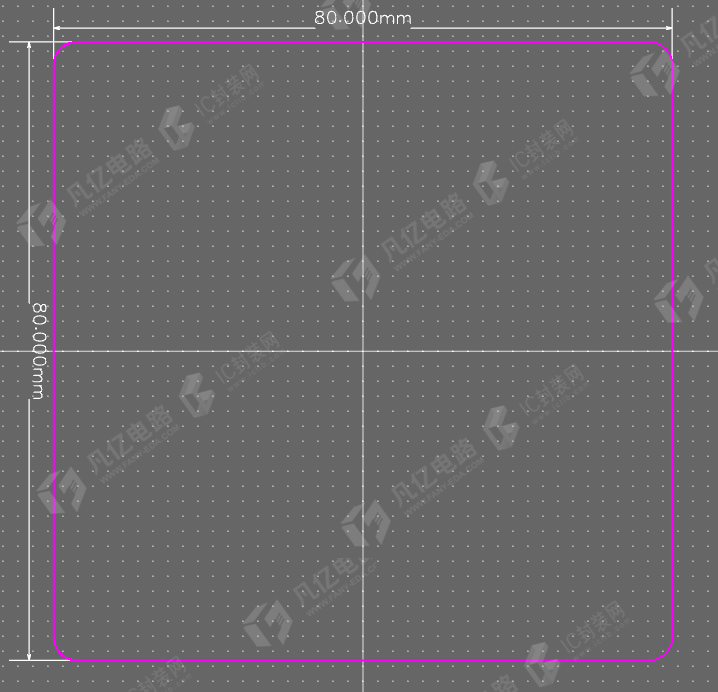

（2）将板框选中之后单击鼠标右键选择“添加-添加圆角”选项，在弹出“输入值”窗口输入倒角半径，可将直角板框添加为圆角、斜角倒角，如图4-5所示；自定义板框即放置完成，如图4-6所示。
