嘉立创EDA-3D封装创建
1 关联3D模型
嘉立创EDA软件本身不可以创建封装3D模型， 封装在关联模型前需要将3D模型文件(*.step/*.stp)，移入“设置-客户端-库路径”中指定的路径，刷新库即可绑定3D模型。

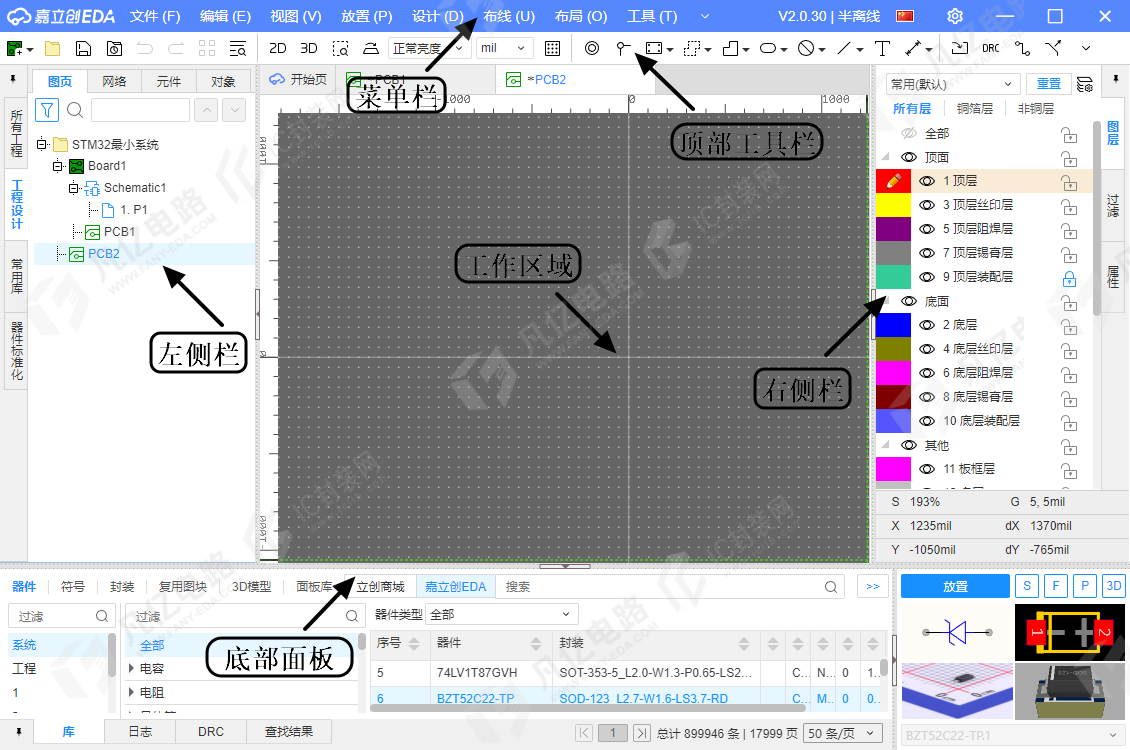

（1）在“底部面板-库-器件-器件列表”对话框内选择需要添加3D模型的器件，然后单击鼠标右键选择“编辑器件”选项;如图14-1所示。
（2）单击“3D模型”选项，如图14-1所示；弹出3D模型选择窗口；绑定3D模型前需要先关联封装，如没有关联封装可在此弹出点击“封装”选项进行关联封装。

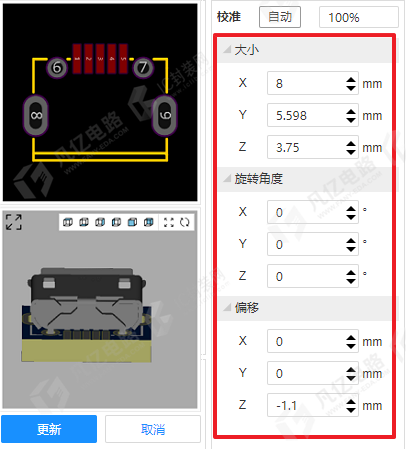

（3）单击个人3D模型库，选择需要的模型，如图14-2所示，在右侧调整模型大小、角度和偏移；如图14-3所示。点击“更新”器件的3D模型关联完成。
2 3D STEP模型更新
更新3D模型便是重新关联3D模型，操作方法和关联3D模型一致。
