嘉立创EDA-固定孔的放置
对于固定孔的放置，一般分为两种类型：一种是开发板类型固定孔的放置，另一种是导入型板框固定孔的放置。
1 开发板类型固定孔的放置

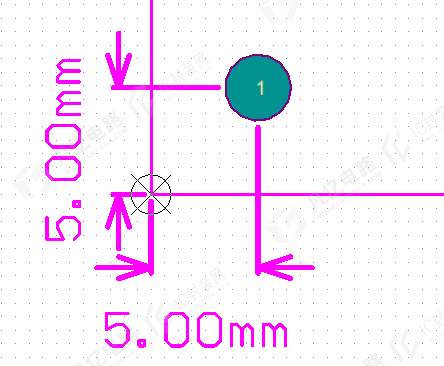

对于开发板，因为不需要考虑有外壳，只需放置“焊盘”即可，对于固定孔的位置及大小要求不那么严格，一般按照常规进行设置即可，如图5-1所示。
（1）位置要求：放置在离板框交流中心间距X轴5mm、Y轴5mm的位置。
（2）大小要求：一般采用直径为3mm的非金属化孔。
2 导入型板框固定孔的放置
对于导入型板框，其有实物结构模型，固定孔的位置及大小已经定义好，只能严格按照要求的位置和大小精准地放置。

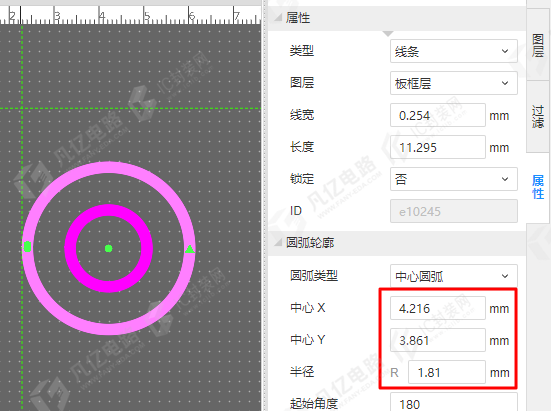

（1）单击导入型板框的固定孔标识，可以从左侧栏的属性中看出固定孔的大小及中心X、Y轴的坐标信息，如图5-2所示，复制这些信息。

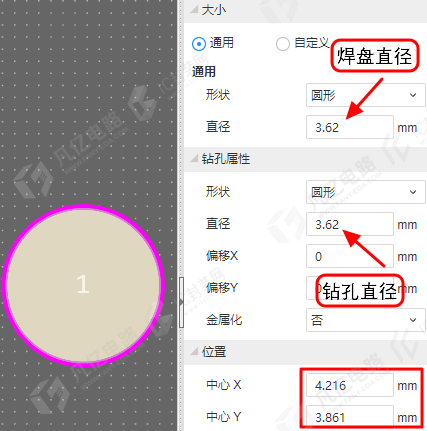

（2）执行菜单命令“放置-焊盘”，放置一个焊盘，按照刚才的信息要求对焊盘属性进行设置，如图5-3所示。
① 固定孔尺寸，按照标识的尺寸输入直径尺寸。
②金属化：金属化和非金属化的选择，固定孔一般为非金属化，但是也有例外，这个根据实际需求进行勾选。
一般非金属化孔，焊盘和孔等大设置，比如这个例子，孔的大小和焊盘的大小都是3.62mm。
