嘉立创EDA-原理图与PCB的交互设置
为了方便元件的找寻，需要把原理图与PCB对应起来，使两者之间能相互映射，简称交互。利用交互式布局可以比较快速地定位元件，从而缩短设计时间，提高工作效率。

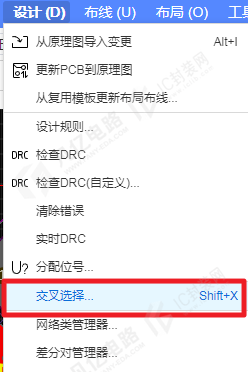

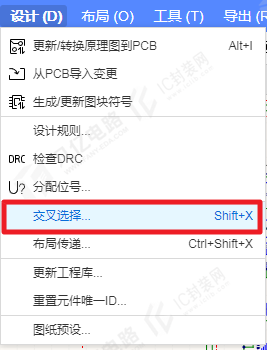

（1）为了达到原理图和PCB两两交互，在选中器件的前提下，在原理图编辑界面和PCB设计交互界面都执行菜单命令“设计-交叉选择”，或者执行快捷键“shift+X”激活交互模式，如图4-1所示。

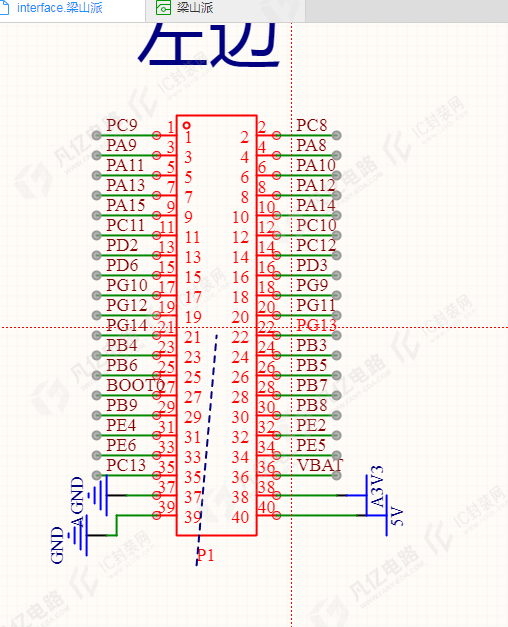

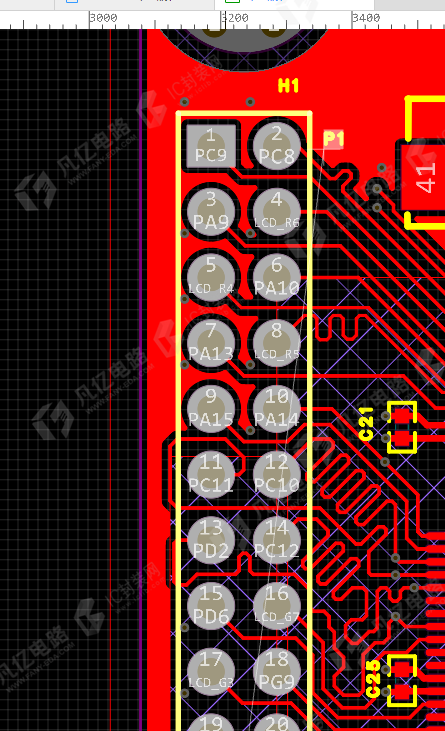

（2）如图4-2所示，可以看到在原理图上选中某个元件后，PCB上相对应的元件会同步被选中，反之在PCB上选中某个元件后，原理图上相对应的元件也会被选中。
