嘉立创EDA-常见PCB布局约束原则
在对PCB元件布局的时候经常会有以下几个方面考虑。
（1）PCB板形与整机是否匹配？
（2）元件之间的间距是否合理？有无水平上或高度上的冲突？
（3）PCB是否需要拼版？是否预留工艺边？是否预留安装孔？如何排列定位孔？
（4）如何进行电源模块的放置及散热？
（5）需要经常更换的元件放置位置是否方便替换？可调元件是否方便调节？
（6）热敏元件与发热元件之间是否考虑距离？
（7）整板EMC性能如何？如何布局能有效增强抗干扰能力？
通过以上的考虑分析，可以对常见PCB布局约束原则进行如下分类。
1 元件排列原则
（1）在通常条件下，所有的元件均应布置在PCB的同一面上，只有在顶层元件过密时，才能将一些高度有限并且发热量小的元件（如贴片电阻、贴片电容、贴IC等）放在底层。
（2）在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，一般情况下不允许元件重叠，元件排列要紧凑，输入元件和输出元件尽量分开远离，不要出现交叉。
（3）某些元件或导线之间可能存在较高的电压，应加大它们的距离，以免因放电、击穿而引起意外短路，布局的时候尽可能地注意这些信号的布局空间。
（4）带高电压的元件应尽量布置在调试时手不易触及的地方。
（5）位于板边缘的元件，应该尽量做到离板边缘有两个板厚的距离。
（6）元件在整个板面上应分布均匀，不要这一块区域密，另一块区域疏松，提高产品的可靠性。
2 按照信号走向布局原则
（1）放置固定元件之后，按照信号的流向逐个安排各个功能电路单元的位置，以每个功能电路的核心元件为中心，围绕它进行局部布局。
（2）元件的布局应便于信号流通，使信号尽可能保持一致的方向。在多数情况下，信号的流向安排为从左到右或从上到下，与输入、输出端直接相连的元件应当放在靠近输入、输出接插件或连接器的地方。
3 防止电磁干扰
（1）对于辐射电磁场较强的元件及对电磁感应较灵敏的元件，应加大它们相互之间的距离，或考虑添加屏蔽罩加以屏蔽。
（2）尽量避免高、低电压元件相互混杂及强、弱信号的元件交错在一起。

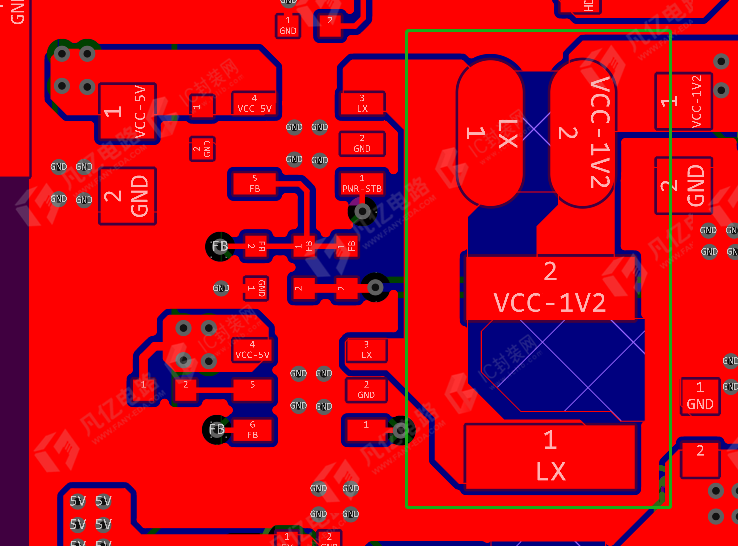

（3）对于会产生磁场的元件，如变压器、扬声器、电感等，布局时应注意减少磁力线对印制导线的切割，相邻元件磁场方向应相互垂直，减少彼此之间的耦合。图1-1所示为电感与电感垂直90°进行布局。

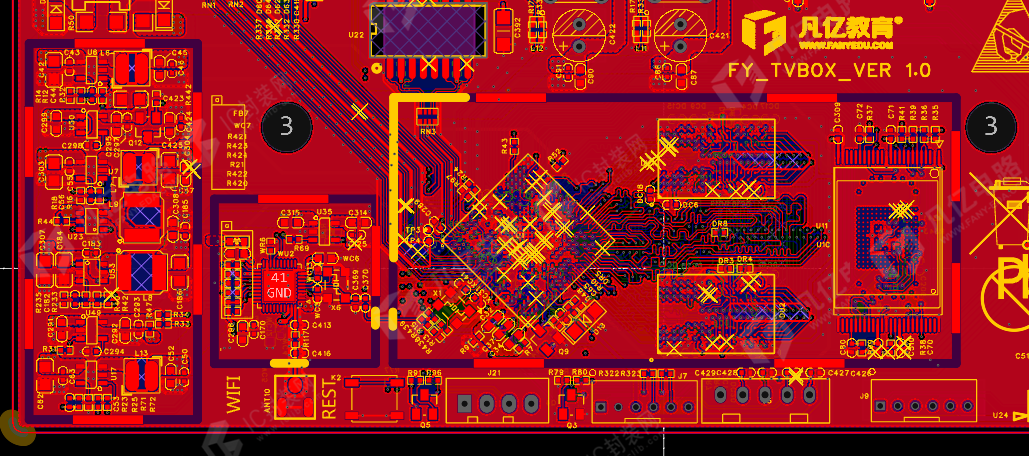

（4）对干扰源或易受干扰的模块进行屏蔽，屏蔽罩应有良好的接地。屏蔽罩的规划如图1-2所示。
4 抑制热干扰

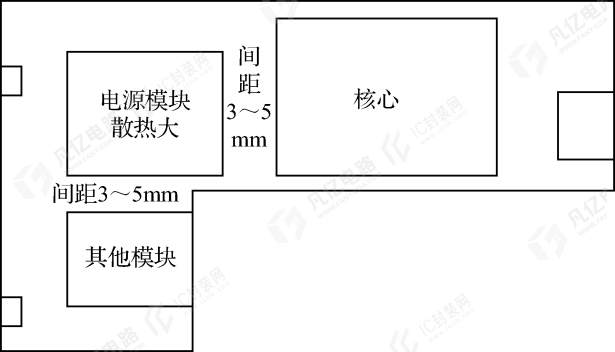

（1）对于发热元件，应优先安排在利于散热的位置，必要时可以单独设置散热器或小风扇，以降低温度，减少对邻近元件的影响，如图1-3所示。
（2）一些功耗大的集成块、大功率管、电阻等，要布置在容易散热的地方，并与其他元件隔开一定距离。
（3）热敏元件应紧贴被测元件并远离高温区域，以免受到其他发热功当量元件影响，引起误动作。
（4）双面放置元件时，底层一般不放置发热元件。
5 可调元件布局原则
对于电位器、可变电容器、可调电感线圈、微动开关等可调元件的布局，应考虑整机的结构要求：若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应；若是机内调节，则应放置在PCB上便于调节的地方。
