嘉立创EDA-异形焊盘封装创建
形状不规则的焊盘被称为异形焊盘，带有异形焊盘的封装例如“锅仔片”封装。或者板子上需要添加特殊形状的铜箔（可以制作成一个异形焊盘的封装代替）。
此处以一个锅仔片封装绘制为例进行说明，如图4-4所示。
（1）点击工具栏放置焊盘快捷按钮，放置一个圆形直径4mm，的贴片焊盘在画布中央，如图5-19所示，可根据需要调整焊盘尺寸。

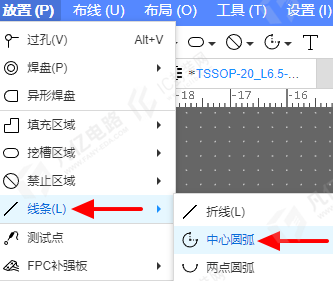

（2）执行菜单命令“放置-线条-中心圆弧”如图所示，在画布中心放置一个圆弧；如图20所示。
（3）在右侧栏编辑圆弧属性：图层设置“顶层”线宽设置2mm，半径设置5mm，如图4-2所示；圆弧半径可更改到需要的尺寸。

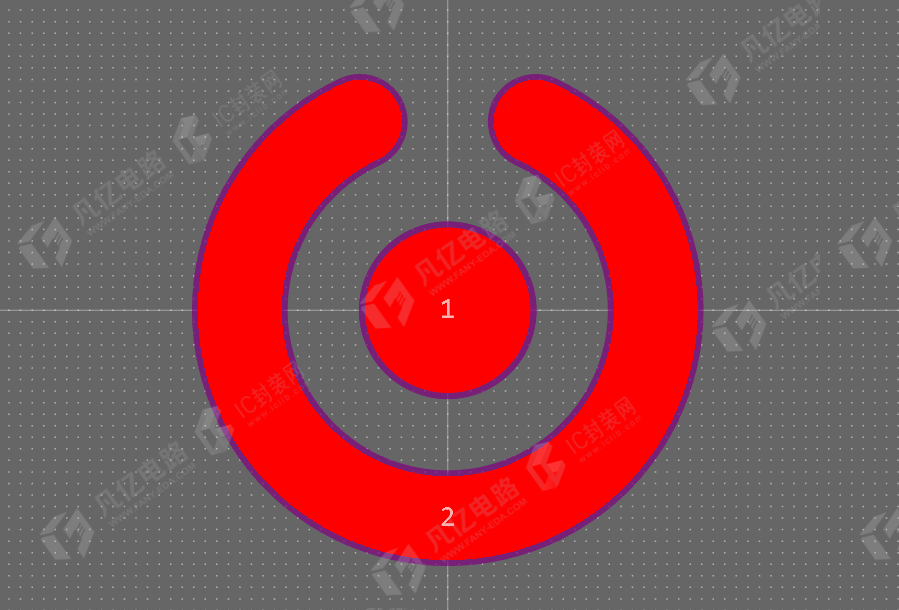

（4）选中圆弧，单击鼠标右键“转为-转为焊盘”选项，将圆弧生成焊盘属性、阻焊、助焊（钢网）；如图4-3所示。即完成当前异形焊盘封装的创建，如图4-4所示。
