嘉立创EDA-元件的检查

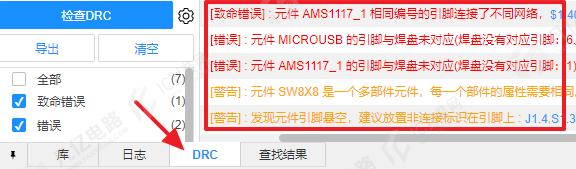

在原理图编辑界面菜单栏中“设计-设计规则”选项对话框内，可查看规则的错误信息等级，并且可以对错误等级进行修改；在规则信息前方的勾上表示激活检查此规则，规则信息后的消息等级分栏方框可对编辑错误信息等级，如图5-1所示。设置好错误信息等级后点击“立即效验 ”选项会对元件进行检查；对于元件的创建是否符合规范或者元件的信息有无缺失，检查完成后将在底部面板“DRC”中详细显示报错信息；如图5-2所示。
（1）查看是否绑定。
（2）是否有重复的符号、器件名称。
（3）元件描述是否填写。
（4）引脚名称是否填写。
（5）元件封装是否指定。
（6）元件引脚号是否填写。
（7）元件位号是否填写
（8）在一个序列的管脚号码中是否缺少某个号码
