嘉立创EDA-原理图的全局编辑

原理图绘制经常利用复制的功能，复制完之后会存在位号重复或者同类型元件编号杂乱的现象，使后期BOM表的整理十分不便。重新编号可以对原理图中的位号进行复位和统一，方便设计及维护。

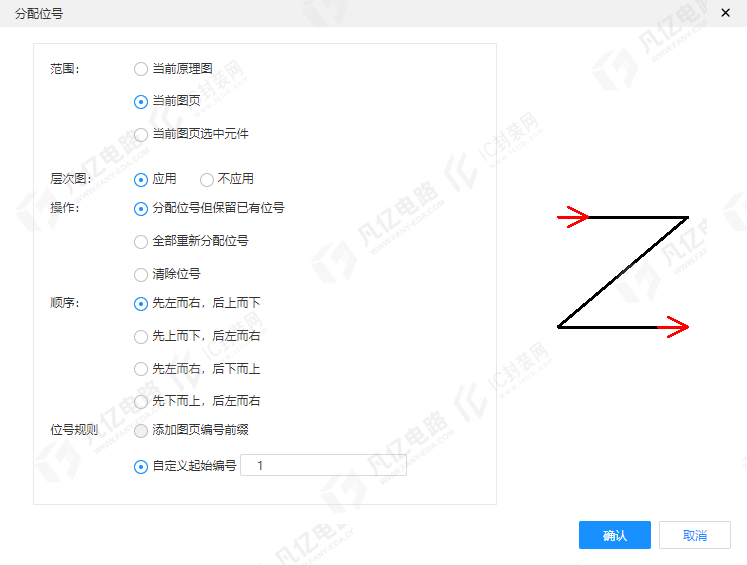

嘉立创EDA提供非常方便的元件编号功能，执行菜单命令“设计-分配位号”，进入编号编辑对话框，如图5-1所示。按照自己的需求选择好重新编号范围，操作和顺序后点击确定即可完成原理图中位号的重新编辑。

范围：分配位号的范围选择。

层次图：分配位号中包括复用图块（层次图）中的原理图器件位号选择。

操作：可选择分配位号的方式。

顺序：选择分配位号的顺序。

位号规则：不可修改，默认器件前添加当前图页编号的前缀。

自定义起始编号：可选择从哪个数字起开始分配位号。

常用元件编号前缀可以参考表5-1。

表5-1常用元件编号前缀

有时画好原理图后，又需要对某些同类型元件进行属性的更改，一个一个地更改比较麻烦，嘉立创EDA提供了比较好的全局批量更改方法。下面以相同容值电容更改为另外容值为例进行说明。如果存在其他属性更改，如更改封装、名称等信息，可以参考这个方法。

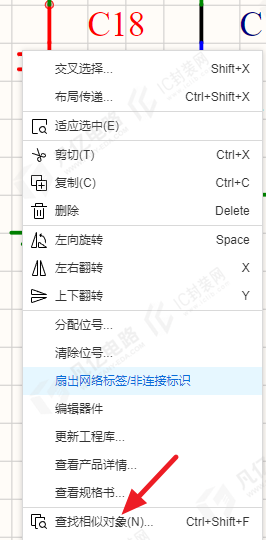

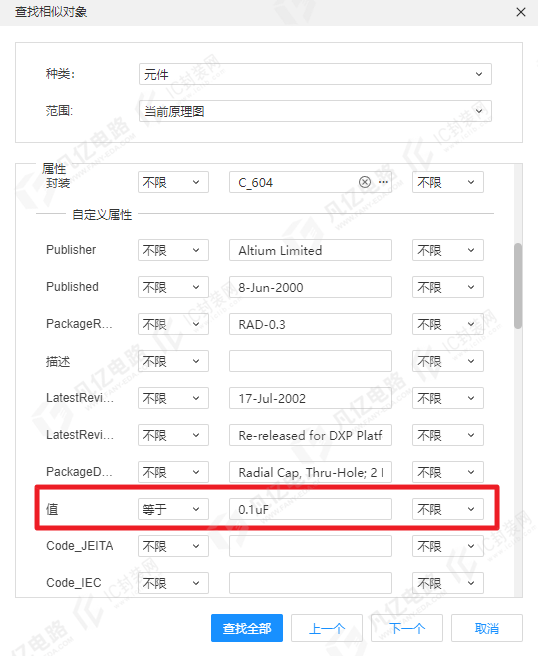

单击选中0.1uF的电容C18，鼠标右键选择“查找相似对象”命令（快捷键“CTRL+SHIFT+F”），如图5-2所示，进入“查找相似对象”对话框，如图5-3所示。在“值”栏中选择“等于”表示0.1uF的电容适配。

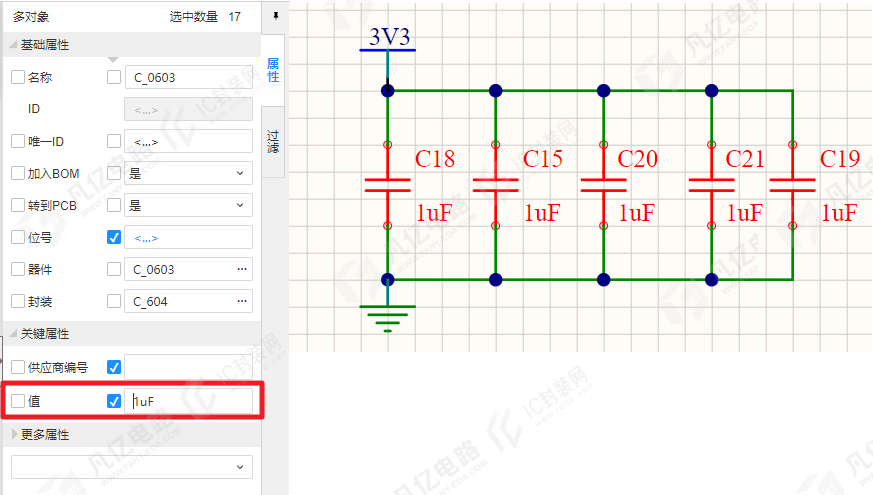

（2）适配选中元件后底部“查找结果”面板栏弹出查找结果，在右侧栏中的“属性”面板栏中可以全局更改参数值，即可更改成功，如图5-3所示。

大面积的原理图无法直接定位某个元件的位号、网络所在的位置，可以通过查找功能来实现定位查找。

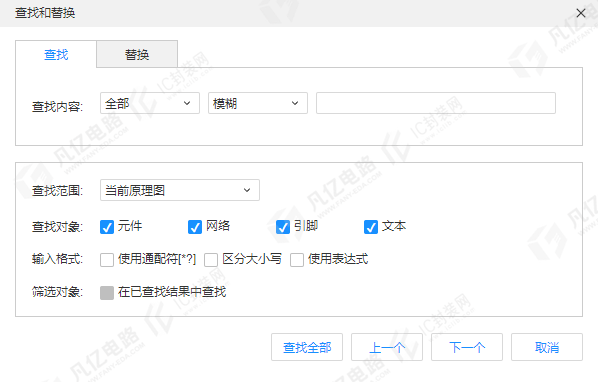

嘉立创EDA提供类似于WPS的查找功能。按快捷键“Ctrl+F”，即弹出“查找和替换”对话框，如图5-5所示。此查找功能可以对元件、网络、引脚和文本进行查找。

（1）查找内容：过滤选择需要的属性，选择模糊或者精确，输入需要查找的字符。

（2）图纸页面范围：选择适配的原理图文档，可以选择当前原理图页，也可以选择整个工程。

（3）查找内容：选择查找对象范围。

（4）输入格式：可选择输入的格式，不选择则是默认全部。

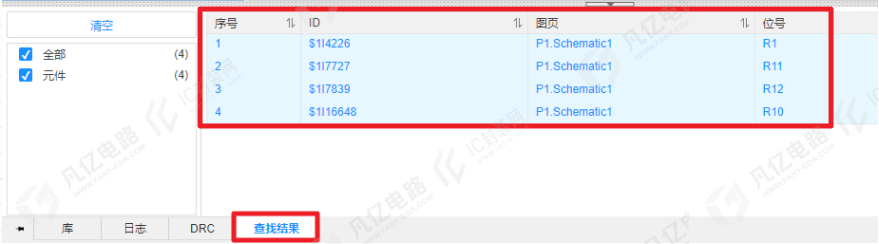

（1）设置完成后单击“查找全部”选项，查找结果在底部“查找结果”面板栏中查看，如图5-6所示。

（2）双击“查找结果”中的内容即可跳转至对应的位置。
