嘉立创EDA-元件库编辑器
1 元件库编辑器界面
元件库设计是电子设计中最开始的模型创建，通过元件库编辑器放置矩形、画线、放置引脚等编辑操作创建出需要的电子元件模型。如图2-1所示，这里对元件库编辑器界面进行初步介绍，整个界面可分为若干个工具栏和面板。嘉立创EDA元件库编辑器提供丰富的菜单及绘制工具。
（1）文件：主要用于完成对各种文件的新建、打开、保存等操作。
（2）编辑：用于完成各种编辑操作；包括复制、粘贴、剪切。
（3）视图：用于视图操作；包括窗口放大、缩小，栅格尺寸、类型设置，打开、关闭顶部工具栏及左、右、底部面板等。
（4）放置：用于放置元件符号，是元件库创建用得最多的一个命令菜单。
（5）布局：用于对引脚、折线等，左右对齐、等间距、旋转等操作。
（6）工具：为设计者提供各类工具，包括高级符号向导、重新编号引脚等功能。
（7）设置：用于对系统、PCB/封装、原理图/符号等各类设置。
（8）帮助：有社区、教程和反馈等选项。
1.顶部工具栏
在编辑符号界面的上方“顶部工具栏”中的快捷按钮，可以在“设置-顶部工具栏”中选择所有功能按钮打开\关闭。
（1）执行菜单命令“设置-顶部工具栏”弹出“设置”窗口，在弹窗上方选择“符号”选项表示编辑符号编辑界面的“顶部工具栏”。
（2）弹窗左侧“可选项”功能列表中，快捷按钮前方勾上，表示选中按钮在顶部工具栏中显示，相反取消勾选表示不显示。

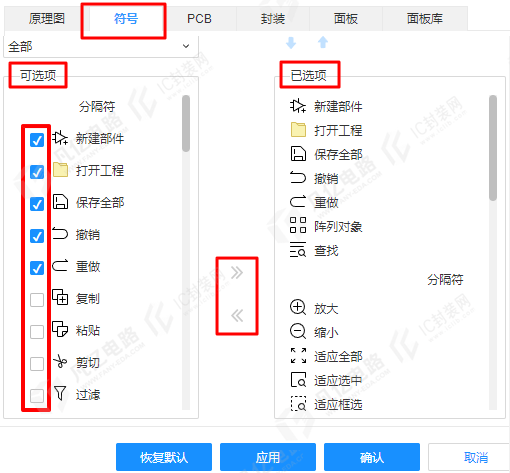

（3）已选择显示的在右侧“已选项”列表中展示，弹窗中间可将按钮移除或添加到“已选项”中 ，如图2-2所示，表2-1中是软件默认打开的主要功能按钮。
| 功 能 按 钮 | 功 能 说 明 | 功 能 按 钮 | 功 能 说 明 |
 | 新建部件 |  | 打开工程 |
 | 保存全部 |  | 撤销、重做 |
 | 阵列对象 |  | 查找相似对象 |
 | 放大、缩小 |  | 适应全部 |
 | 适应选中 |  | 适应框选 |
 | 网格类型 |  | 网格尺寸 |
 | 引脚 |  | 折线 |
 | 圆形、矩形 |  | 文本 |
 | 图片 |  | 表格 |
 | 生成/更新图块原理图 |  | 根据原理图更新引脚 |
2.工作面板
1.左侧栏

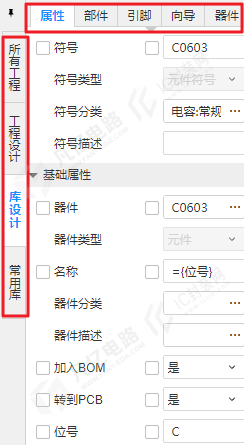

左侧栏如图2-3所示
（1）所有工程：打开和显示已添加到工程保存路径里的工程文件。
（2）工程设计：打开和显示该工程中所有的PCB、原理图文件。
（3）库设计：用于元件的编辑
①属性：用于编辑器件的各种属性;包括编辑符号名称、对应器件、值(如电容的容值)、封装等属性。
②部件：用于多部分组成的符号添加组成部件。
③引脚：查看和编辑已经放置的引脚；包括编辑引脚编号、名称类型等操作。
④向导：利用符号向导器可以快速创建符号。
⑤器件：用于查看该器件所在的库。
（4）常用库：经常使用的元件可以加入到常用库，可在菜单栏“设置-系统-常用库”选项中管理库和库中元件。
2 .右侧栏

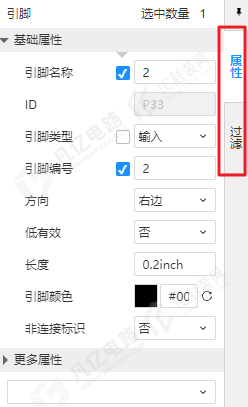

右侧栏如图2-4所示
（1）属性：需要选中一个对象才能打开，例如选引脚后可以设置引脚名称、引脚类型、长度等。
（2）过滤：过滤掉不需选中的元素；元素名称前方的勾上表示可在编辑器件界面选中，反之则不能被选中。
3 .底部面板
底部面板如图2-5所示
（1）刷新：修改完成属性后，需要点击刷新按钮后才能在元件列表中看到最新修改的信息
（2）新增：新建器件、符号等。
（3）批量另存为：批量将库中器件、符号等另存到其他路径。
（4）批量删除：批量将库中器件、符号等移出库列表。
（5）申请新元件：如没有符号、封装的器件可以申请嘉立创EDA官方添加。
（6） 弹出窗口：将“库”面板弹出在独立窗口显示。
2 元件库编辑器工作区参数
创建元件之前一般习惯对其工作区进行一定的参数设置，从而更有效地进行创建器件。执行菜单命令“设置-原理图/符号-通用”，进入原理图/符号工作区参数编辑窗口，如图2-6所示，并按照图示参数推荐进行设置。
（1）网格类型：设置原理图/符号编辑界面的可视网格类型；包括网格、网点和隐藏网格，推荐选择“网格”类型方便引脚对齐。
（2）线宽显示：绘制符号的线宽，是否跟随符号编辑界面缩放调整符号显示线宽，推荐选择“跟随缩放变化”方便查看。
（3）默认网格尺寸：可视栅格、捕捉栅格设置，一般设置0.1inch。
