嘉立创EDA-原理图封装完整性检查
在执行原理图导入PCB操作之前,通常需要对原理图封装的完整性进行检查,以确保所有的元件都存在封装,以避免出现无法导入或者导入不完全的情况。

1 封装的添加、删除与编辑
(1)对于封装检查,一个一个地去检查是非常麻烦的,嘉立创EDA提供一个集中管理元件的功能。执行菜单命令“工具-封装管理器”,如图1-1所示,进入封装管理器,可以查看及管理所有元件的封装信息。

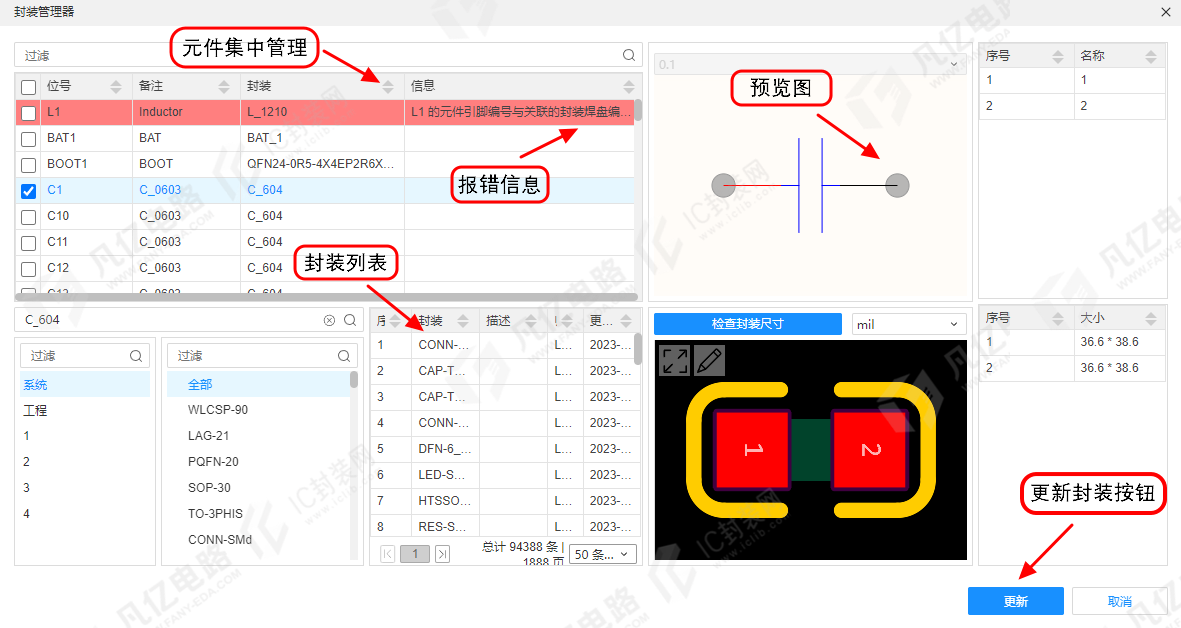

(2)如图1-2所示封装管理器中,原理图中涉及的元件都在“元件列表”里面进行了显示,单击“封装”后面三角形图标,可对同类型的封装进行集中排序,方便设计者按照封装类型去检查封装的完整性。若某个元件没有添加封装,会优先在前排并显示红色警告,并且“信息”这一列显示警告原因。
如果元件没有封装,可以在下方封装列表中选择封装;封装选择完成后,点击右下角“更新”选项即完成绑定封装。若是添加库中没有的封装需要先在库中创建封装,封装创建方法可以参考前面封装创建的内容。

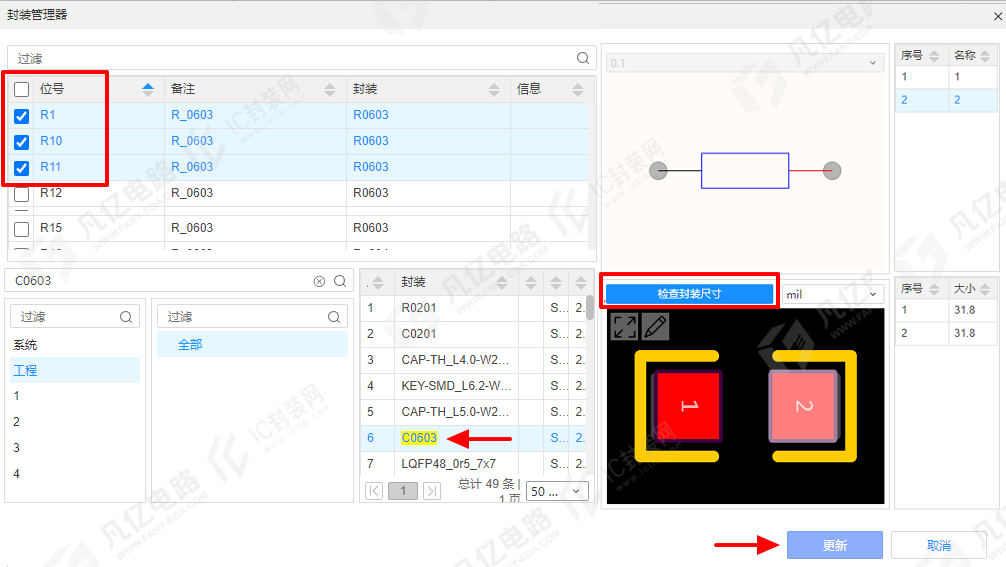

(3)在封装管理器中,可以对单个封装进行检查尺寸、编辑封装,或多个元件进行封装的更新等操作,如图1-3所示,局部或全局更改(或添加)同类型元件封装。

(4)对元件的封装进行完指定或编辑等操作之后,按右下角的“更新”按钮,即可更新到原理图当中,如图1-4所示。
