嘉立创EDA-多part元件创建实例—放大器的创建

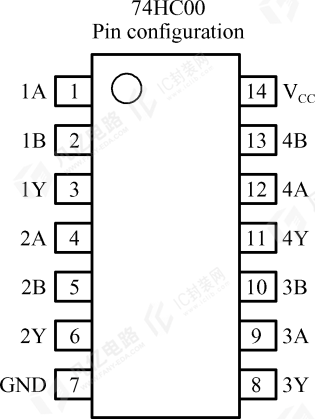

原则上，任何一个元件都可以被任意地划分为多个子件，如图8-1所示，芯片74HC00中的4个与非门，可以分别创建一个子件。
（1）分析子件管脚的分配，如图8-2所示，74HC00可以根据4个与非门的独立功能划分为4个子部件。
（2）执行菜单命令“文件-新建-元件”，新建一个名称为“74HC00”的元件。
（3）单击顶部工具栏中快捷按钮，或者执行菜单命令“放置-引脚”，绘制一个三角形，如图8-3所示。
（4）放置部件1规划的管脚，可以按照三角的方式放置，对于公用的VCC和GND管脚也可以放置在这个子件里面，如图8-4所示。
（5）在左侧栏“库设计-部件”面板上方点击符号，分别创建“部件2、3、4”。

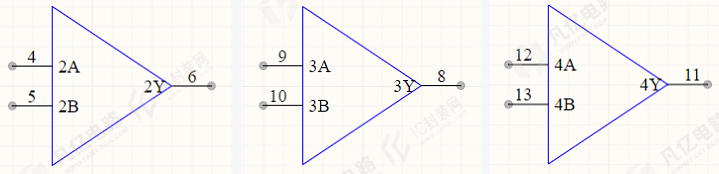

（6）按照第（1）步的方法，将功能模块的分类及第（3）、（4）步的创建方法分别绘制好元件内容，如图8-5所示。

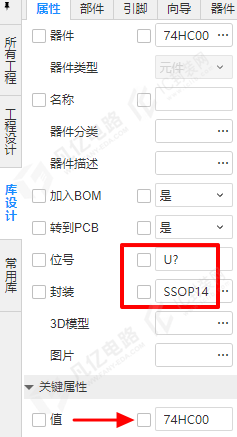

（7）在“左侧栏-属性”面板对其元件属性进行设置，如图8-6所示，位号设置为“U?”，在“更多属性”选项中添加“值”选项，值设置为芯片型号“74HC00”，从查询的资料中选出相应的封装，封装名为“SSOP14”，即可完成此多部件元件的创建。
