嘉立创EDA-元件创建实例—ADC08200的创建

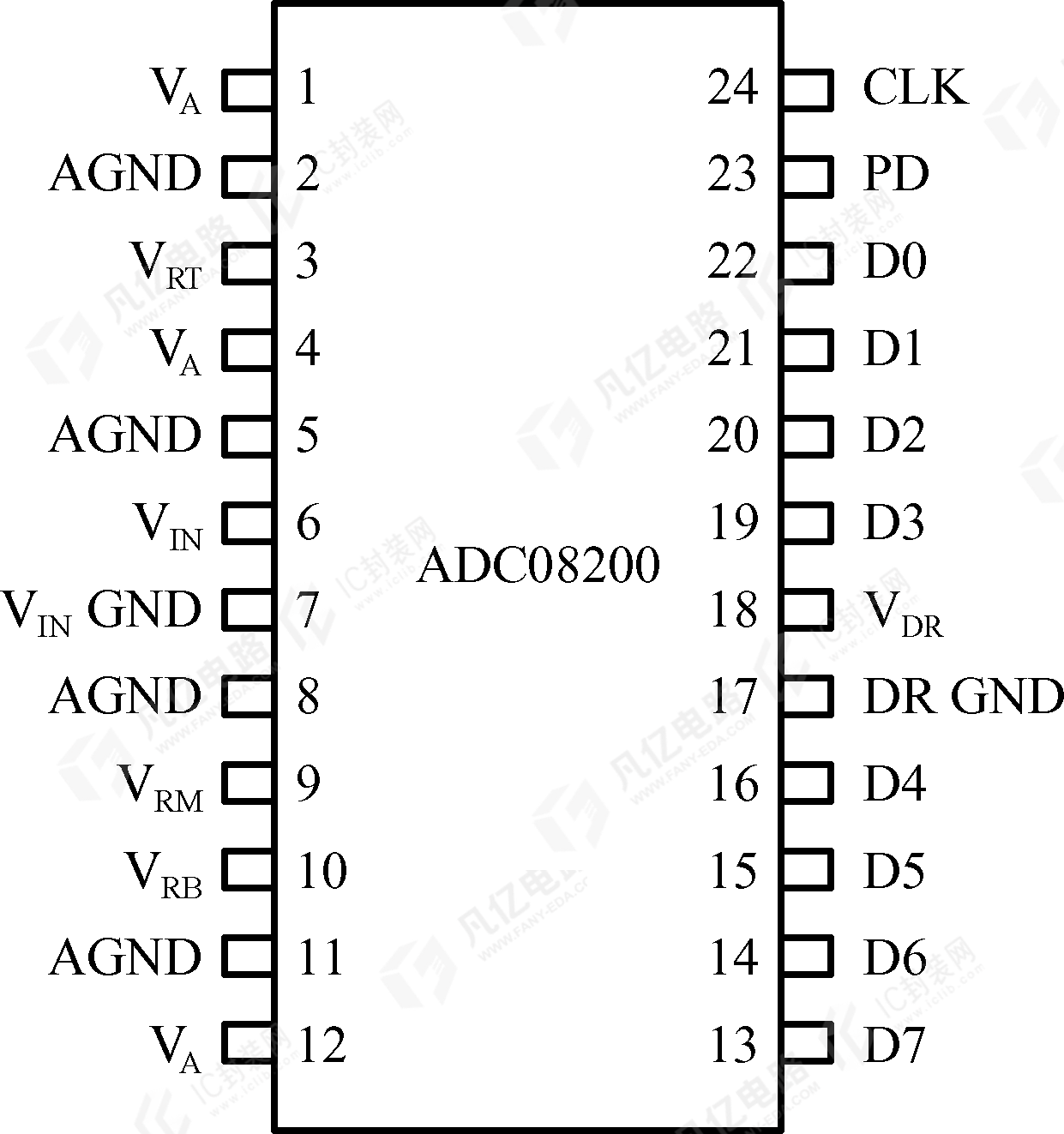

下载“ADC08200”器件的数据手册，找到数据手册中介绍器件引脚功能、引脚编号部分，据此创建ADC08200的原理图符号。ADC08200为24个引脚的IC类器件，管脚信号分为电源、模拟地、数字地及数据传输信号，如图7-1所示。
（1）执行菜单命令“文件-新建-元件”，在弹出“新建器件”弹窗中填写器件名称“ADC08200”，如图7-2所示。
（2）点击顶部工具栏中快捷按钮，或者执行菜单命令“放置-引脚”，绘制一个空白的矩形框，如图7-3所示。
（3）单击顶部工具栏放置条形多引脚快捷按钮，在矩形框边缘单边放置12个引脚；放置完成后单击选中引脚在“右侧栏-属性”面板中分别按照数据手册中引脚功能、引脚编号填写引脚属性并放置，如图7-4所示；管脚长度默认为“0.2inch”。

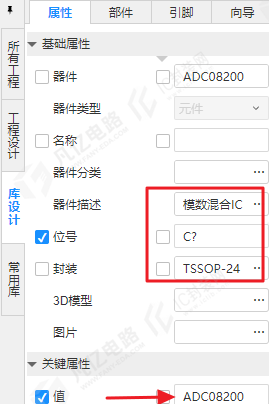

（4）引脚放置完成后，在“左侧栏-属性”面板对其元件属性进行设置，如图7-5所示；位号设置为“U?”，在“更多属性”选项中添加“值”选项，值填写为“ADC08200”，器件描述填写为“模数混合IC”，方便识别，从查询的资料中选出相应的封装，封装名为“TSSOP-24”，即可完成此元件的创建。
