嘉立创EDA-原理图设计实例—AT89C51
通过前面的元件库及原理图设计的说明，相信读者看到这里已经可以进行一些简单的原理图设计了。本节给读者准备了一个实例讲述，使读者能够将理论与实践相结合，温习前面所讲述的内容。
1 工程的创建
分别执行菜单命令“文件-新建-工程”和菜单命令“文件-新建-元件库”，创建好工程文件和元件库，并且命名为“89C51”。
2 器件的创建

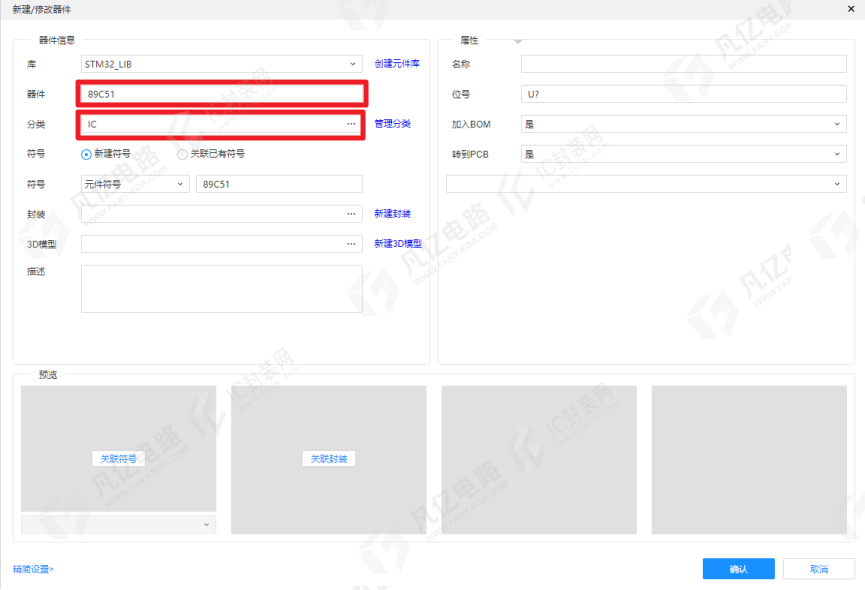

（1）执行菜单命令“文件-新建-元件”弹出如图10-1新建器件对话框，设置好器件名称“89C51”和分类点击保存。
（2）执行菜单命令“放置-矩形”在工作区的中心位置放置一个合适的矩形框。
（3）执行菜单命令“放置-引脚”，在矩形框的边缘放置管脚。在放置状态下按“Tab”键，弹出如图10-2所示的引脚对话框，更改引脚名称为“P1.0”，引脚编号为“1”。
（4）重复第（3）步，直至把89C51芯片的管脚都放置完毕，如图10-3所示。

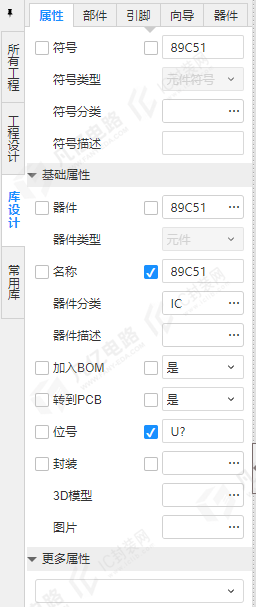

（5）在左侧面板栏中执行命令“库设计-属性”，可以对此元件的属性进行设置，如图10-4所示。
①位号：填写“U？”。
②名称：填写“89C51”。
（6）重复第（1）步至第（5）步的操作，完成对元件“CAP”、“LED”、“CRY”、“RES”、“电源端子”等器件的创建。
3 原理图的设计
（1）双击打开原理图页，进行准备设置。

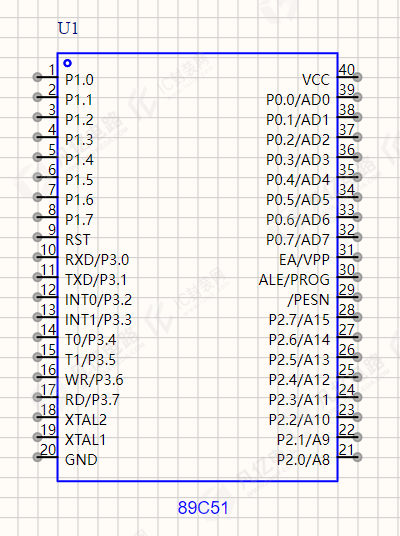

（2）鼠标点击下方面板栏“库”选项进入元件库，在库列表中选择需要放置的元件，如“89C51”，元件选择完成之后单击“放置”按钮，鼠标光标会跳转到原理图图页，且“89c51”这个元件会吸附再鼠标光标上，鼠标左键单击放置在原理图页的合适位置，如图10-5所示。

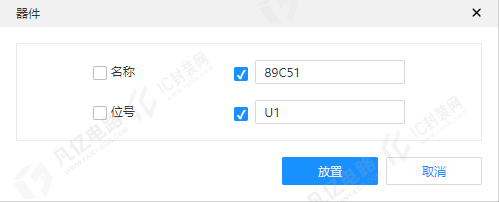

（3）在放置状态下按“Tab”键，或者放置完成之后双击，可以更改“89C51”元件的属性，如图10-7所示。
（4）重复第（2）、（3）步，放置其他元件，把所有需要放置的元件都放置到原理图中来。
（5）移动元件到合适的位置，分别执行菜单命令“放置-导线”、菜单命令“放置-网络标签”和菜单命令“放置-网络标识”，可以放置导线、网络标签和电源端口，完成原理图的电气性能连接。
（6）对于多路电路，可以执行复制和粘贴，进行操作。

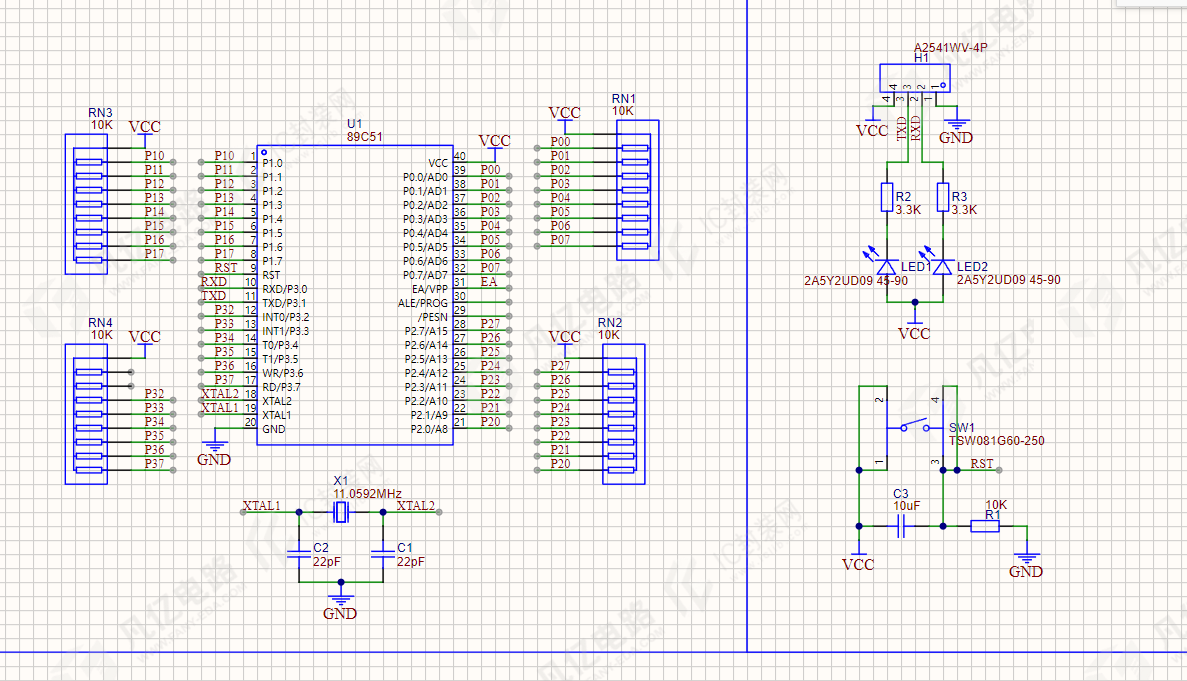

（7）执行菜单命令“放置-折线”，放置功能模块分块辅助线。绘制好的原理图如图10-8所示。
