嘉立创EDA-元件库的自动生成
假设目前已经拥有了一份设计完成的原理图，对于里面的元件库需要进行收藏或者调用该怎么处理呢？通常直接利用嘉立创EDA提供的“另存为”功能生成一个压缩包，导入压缩包可以选择是否提取库文件。
（1）打开需要导出元件库的原理图。
（2）执行菜单命令“文件-另存为-文档另存为”，如图9-1所示；“文档另存为”选项是将该原理图生成一个压缩包，只能提取该原理图中的元件。“工程另存为”选项可以提取工程里所有原理图中的元件。
（3）执行菜单命令“文件-导入-嘉立创EDA”，如图9-2所示，之后弹出选择文件窗口，选中第（2）步所创建的压缩包文件双击压缩包打开文件。

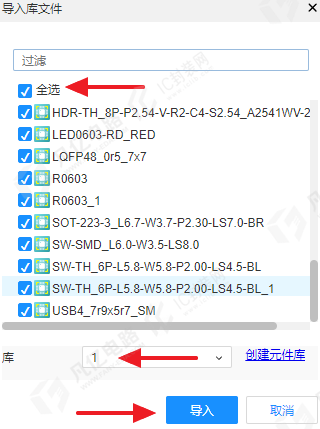

（4）在“导入”弹窗中选择“提取库文件”选项并且点击“导入”按钮。在新弹窗中勾上“全选”选项，弹窗下方选择元件导入的“库”选项，再单击“导入”按钮即可导入元件到指定库中，如图9-3所示。
