嘉立创EDA-PCB封装的检查

2026-10-29 15:20
21

嘉立创EDA-PCB封装的检查

创建完封装之后,需要对所创建的封装进行一些常规检查,例如尺寸、间距尺寸、重复焊盘、管脚标识、画布原点、镜像的元件等。

(1)尺寸:选中焊盘在右侧栏-属性对话框内,核实焊盘大小、单位是否正确。

(2)间距尺寸 :执行菜单命令“工具-检查尺寸”,如图12-1所示,检查尺寸显示的内容是根据当前器件来生成,器件修改或编辑后会自动退出检查功能。

图12-1 检查尺寸
图12-1 检查尺寸

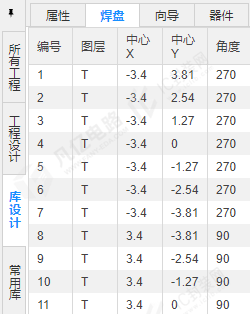

图12-2焊盘列表
图12-2焊盘列表

(3)重复焊盘:检查重复的焊盘;在左侧栏“库设计-焊盘”,如图12-2所示,检查焊盘编号是否重复,焊盘数量是否正确。

(4)管脚标识:检查器件一脚标识是否放置,部分器件区分正负极,极性标识是否放置。

(5)画布原点:检查参考点是否设置在元件中心或一脚焊盘。

(6)镜像的元件:参照规格书中“俯视图”,检查焊盘、丝印是否镜像。
