嘉立创EDA-BOM表
BOM表即物料清单。当原理图设计完成之后，就可以开始整理物料清单准备采购元件了。如何将设计中用到的元件的信息进行输出以方便采购呢？这个时候就会用到BOM表了。

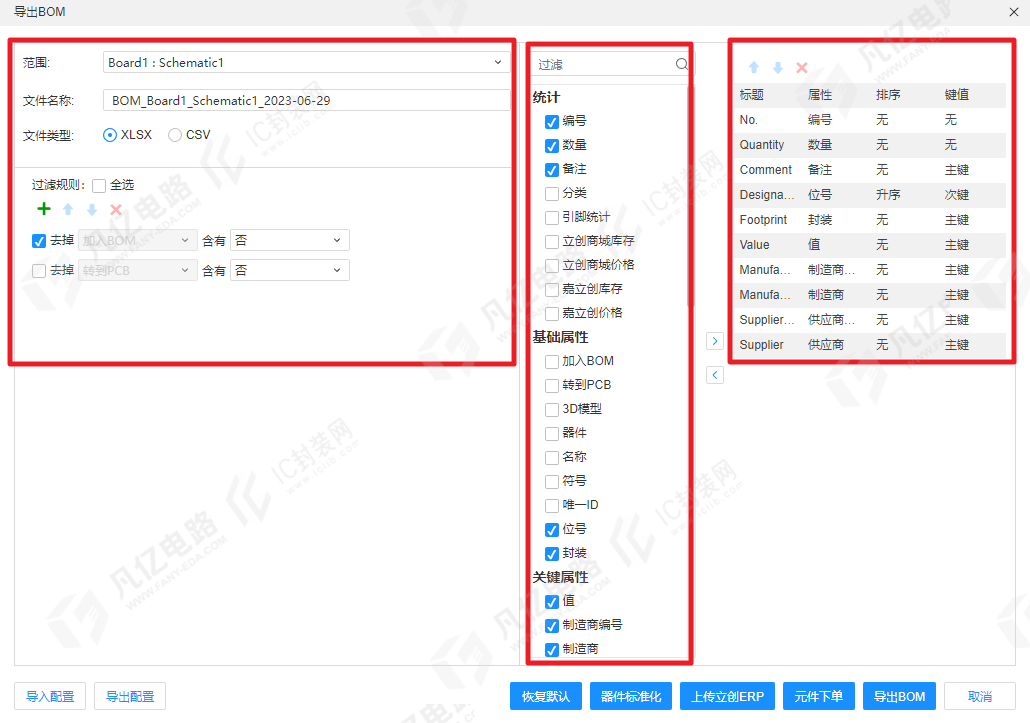

（1）执行菜单命令“导出-物理清单（BOM）”，进入BOM表参数设置界面，如图8-1所示。
下面对BOM设置界面功能进行介绍
范围：选择导出工程PCB的BOM表或是原理图的BOM表。
文件名称：导出BOM的文件名。
文件类型：只支持XLSX和CSV格式。
过滤规则：支持添加过滤规则，把不需要的元件进行过滤。过滤配置会保存在个人偏好，云端同步。
全部属性：中间则是BOM表的类型或器件的属性。可以根据需要勾选需要导出的属性。
右边是输出的bom表顶部栏设置：
标题：导出BOM的标题；双击有修改BOM的输出的bom表顶部栏名称。
属性：导出器件的属性名；
排序：导出BOM表属性的排列顺序；体现在BOM里面单元格内部的排序。
键值：设置该属性是否需要合并在一行。
主键：将相同的属性导出BOM表时值合并导出，合并在一行。
次键： 将相同的属性导出BOM表时值分开导出，各自一行；
设置完成后点击“导出BOM”即可弹出“文件保存”对话框，对路径进行设置，单击保存，BOM表导出完成。
4.10原理图的打印输出
在使用嘉立创EDA设计完原理图后，可以把原理图以PDF的形式输出图纸，发给别人阅读，从而尽量降低被直接篡改的风险。
执行菜单命令“文件-导出-PDF/图片”，如图8-2所示。进入PDF的导出设置界面，如图8-3所示界面。
下面对PDF导出界面功能进行介绍：
（1）文件类型：选择导出的文件类型，根据读者需求来选择，默认推荐设置PDF。
（2）主题：默认为彩色的，一般推荐设置默认或者白底黑图。
（3）对象：选择需要导出文件可以选择Board也可以选择图页。
（4）范围：选择导出范围，例如导出这个Board的第3页到第5页，根据读者需要来进行选择推荐设置为全部。
（5）输出方式：合并输出指所有导出的原理图生成在一个PDF文件内，单独页面指每一页都生成一个PDF文件，推荐设置合并页面。
按照图8-3所示进行勾选后，点击“打印”按钮，完成PDF的输出，并打开PDF，效果图如图8-4所示。
