嘉立创EDA-原理图的编译与检查
在设计完原理图之后、设计PCB之前，工程师可以利用软件自带的DRC功能对常规的一些电气性能进行检查，避免一些常规性错误和查漏补缺，以及为正确完整地导入PCB进行电路设计做准备。
1 原理图编译的设置
（1）执行菜单命令“设计-设计规则”进入“设计规则”对话框，如4-63所示界面。
① 设计规则：即编译检查对象。
② 消息等级：即报告显示类型。
提醒：对检查出来的结果只进行信息提醒。
警告：对检查出来的结果只是进行警告。
错误：对检查出来的结果进行错误提示。
致命错误：对检查出来的结果提示严重错误，并给予红色标示。
如果需要对某项进行检查，建议选择“致命错误”，这样比较明显并具有针对性，方便查找定位。
（2）对常规检查来说，集中检查以下对象。
①导线不能是独立网络的导线（仅连接了一个元件引脚）；
②元件位号不能重复（生成网表，原理图装PCB过程中会自动修改重复位号）；
③检测元件悬空引脚--原理图上有未连接导线的元件；
④元件需要有“器件”、“封装”属性，不能为空；
系统默认的“错误”项，在编译之后也要注意一下，或者在设置的时候清楚哪些可以忽略，不可忽略的直接设置为“致命错误”类型。
2 原理图的编译
（1）设计规则设置完成之后即可对原理图进行编译，执行菜单命令“设计-检查DRC”，即可完成原理图编译。

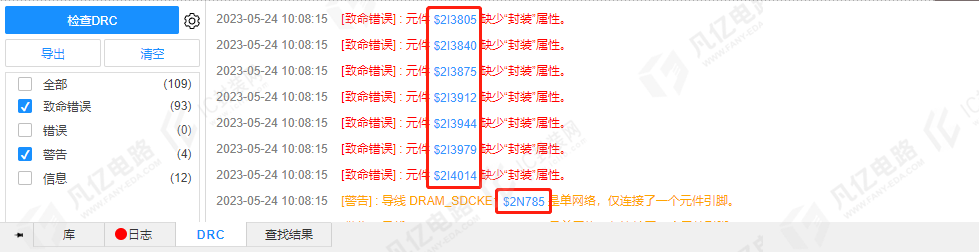

（2）编译结果在底部“DRC”面板栏中显示，如图7-2所示。点击对应错误的蓝色字体，可以跳转到原理图相对应的位置进行查看和检查。
