面对高频接口周边的过孔围栏，先说清楚它在约束哪条电流路径，再判断几何和层叠是否真的有效。
01｜先判断围栏有没有形成“连续接地边界”

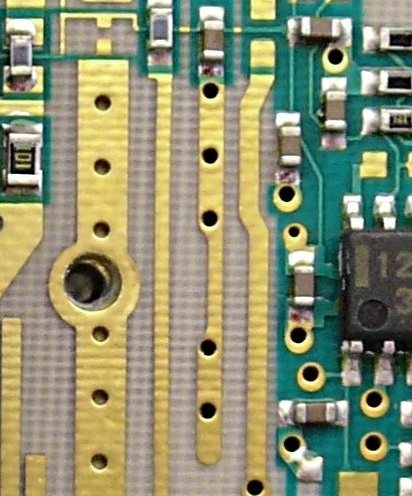

过孔围栏（via fence）通常把顶层局部地铜与内层接地参考面连接，降低沿边缘传播的场泄漏及非期望耦合；它不是简单地“过孔越多，屏蔽就越强”。如果旁边的走线跨了参考面分割、顶层地铜被开槽，或者围栏自身接到了不连续的地岛，效果会明显受限。
02｜检查时按信号路径走
从射频连接器、匹配网络到天线/滤波器入口，核对走线的参考层、围栏与信号线间距、过孔回流路径和器件接地焊盘连接。高频连接器的地脚附近，要优先关注局部过孔的实际接地电感。围栏间距需结合最高关注频率、介质内有效波长和场仿真评估，不应机械套一个固定毫米值。
03｜有这些现象，不要先盲目加孔
隔离度不佳可能是壳体缝隙、连接器接地、器件寄生和走线耦合共同造成。优先把相邻通道的S参数、近场扫描结果及局部电流分布与布局坐标对应，再决定是否增密围栏、调整距离或补齐回流孔。
INTERVIEW ANSWER · 面试参考答法
我会先确认围栏连接到连续的地参考面，并检查射频线附近是否存在参考层开口、顶层地铜断开和长回流路径。之后结合频率与结构尺寸，通过S参数或电磁场仿真定位耦合路径，而不是先凭经验无限加密地过孔。
不要把“铺了大面积地铜”和“形成低阻抗、高频连续接地边界”当成一回事。
延伸追问围栏过孔的间距如何与介质内波长关联？在射频连接器旁，过孔离接地脚远一点会产生什么寄生效应？
