PCB仿真面试:电热联合仿真怎么做?从损耗映射到温升与设计闭环

浏览量:1
时间: 2026-10-14 23:34:23

电热联合仿真不是跑一张彩色温度云图,而是把电流密度、导体损耗、器件功耗映射为热源,再用温度反过来修正电阻与损耗,形成可验证闭环。

面试先答结论:真正的电热联合仿真不是“先电仿真,再随便填一个功耗做热仿真”。核心是把空间分布的电损耗映射成热源,得到温度场后,再评估温度对铜电阻、器件损耗和边界条件的影响;必要时迭代,最后还要用实测温升校准模型。
NASA电机控制器热测试场景,用于说明功率电子电热联合验证

一套完整流程应该这样讲

  1. 建立电模型:铜层、过孔、连接器/母排等电流路径要真实,输入实际电流或功率工况。

  2. 计算损耗:得到铜损、过孔损耗、器件损耗或其他局部热源,而不是只放一个总功耗数字。

  3. 热模型:加入板材、铜、器件封装、导热材料、散热器以及对流/接触等边界条件。

  4. 损耗映射:把电损耗按真实空间位置传到热求解器。

  5. 温度反馈:高温区域的电阻率、器件Rds(on)等参数变化可能让损耗继续增加,必要时迭代。

  6. 实测校准:热电偶、红外热像或板上传感器与仿真对比,修正接触热阻、风速和材料参数。

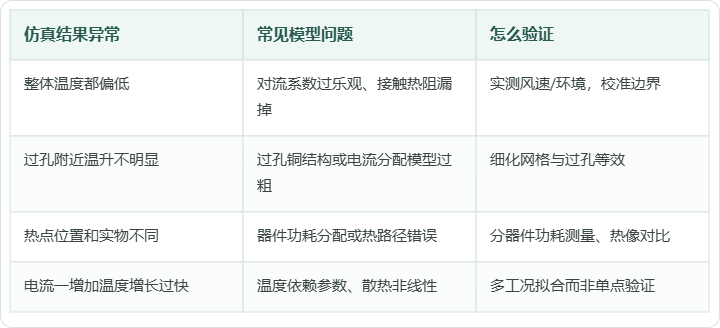

表格对照图 1

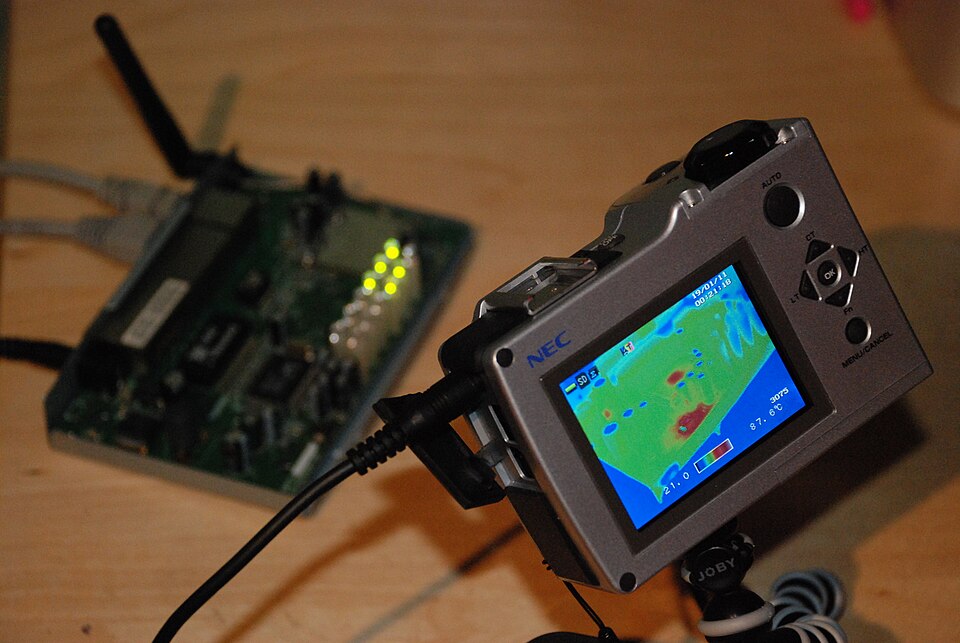

电子设备热成像测试,用于理解PCB热点、温升与电热联合仿真验证

面试参考回答

“我做电热联合时先保证电流路径是真实的,用电求解得到铜箔和过孔的I²R损耗,再把这些分布式损耗映射到热模型,同时加入器件功耗、板材和散热边界。热结果出来后重点看热点、温度梯度和连接器/过孔等瓶颈。如果温度变化会显著改变电阻或器件损耗,我会做迭代。最后一定用实物温升做校准,因为对流系数和接触热阻如果凭经验填,彩色云图可能很好看但不可信。”

面试官问“仿真和实测差10℃怎么办?”

不要第一反应说“软件不准”。先检查功耗是否一致、环境温度是否一致、风速是否实测、器件封装热参数是否适用、导热垫/散热器接触热阻是否建模,以及红外测温的发射率设置。电热仿真的能力,很大一部分体现在你会不会解释误差。

Q:PCB加厚铜一定能明显降温吗?

A:要看瓶颈在哪里。如果热源主要由器件结到壳或界面热阻限制,盲目加铜收益有限;如果是铜路径电阻和面内扩散受限,加铜才更直接。

Q:为什么要做多工况?

A:热系统存在温度依赖和边界非线性,单点拟合正确不代表全工况都可信。

面试准备建议:准备一个“仿真与实测不一致”的案例,重点讲功耗、边界条件、接触热阻、风速和测温方式是怎样一步步校准的。会解释误差,比只展示温度云图更重要。
核心关键词:PCB仿真面试电热联合仿真PCB温升电流密度仿真工程师面试
