高频损耗建模
某条高速链路在低速时通信正常，提高数据率后插损明显变大。有人只按走线长度乘直流单位电阻估算损耗，结果却和测量不符。这时需要区分直流导体损耗、趋肤效应、邻近效应以及介质损耗。
从图理解物理原因

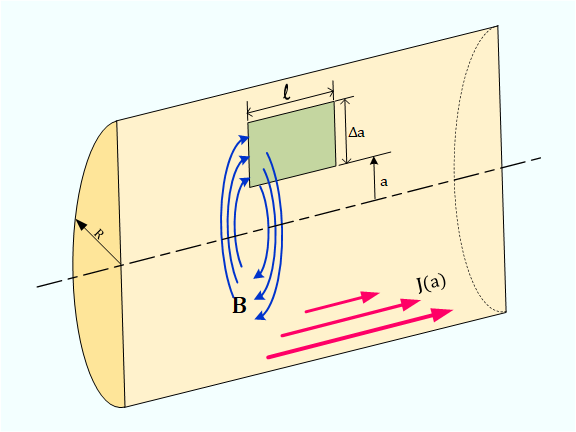

图用圆导体示意电流与磁场的分布关系。交流频率升高时，导体内部感应电场与磁场相互作用，使电流密度更偏向导体表面，等效载流截面积减小，单位长度的交流电阻通常高于直流电阻。这是趋肤效应的基本原因，但PCB走线截面并不是圆形，不能把图中的圆线公式直接用于每一种微带线。
仿真输入必须包括什么
材料：铜的电导率、铜厚和温度；粗糙铜箔可能需要专门的表面粗糙度模型。
几何：走线宽度、厚度、叠层介质、参考面位置和与相邻导体的距离。
频率：损耗不是一个常数，要在关心的频带查看S参数与单位长度RLGC的频散。
区分机制：导体损耗与介质损耗都会影响S21，过孔不连续还会产生反射与额外损耗，不能把总插损都归给趋肤效应。
常用数量级怎么估算
良导体的经典趋肤深度近似为 δ=√(2/(ωμσ))，前提是材料近似均匀、线性、良导体且模型适用。对于非磁性铜，频率增加时δ大致按1/√f减小。薄铜、粗糙度、邻近效应及真实PCB几何会让工程结果偏离简单的半无限导体近似。
面试建议回答
“我会先从铜厚、走线截面、材料电导率和频带建立传输线模型，区分导体与介质损耗，再看S21随频率的变化。若与实测不符，重点核查端口校准、粗糙度模型、过孔和连接器，而不是只调整一条直流电阻参数。”
