PCB仿真结果是否可信，首先取决于模型有没有保留对目标频段重要的几何细节。对于高速互连或射频结构，焊盘、过孔、参考平面、反焊盘和走线转折都可能引入寄生电感、电容或阻抗不连续。把模型简化到只剩一条理想线，可能让曲线很好看，却无法代表真实板子。

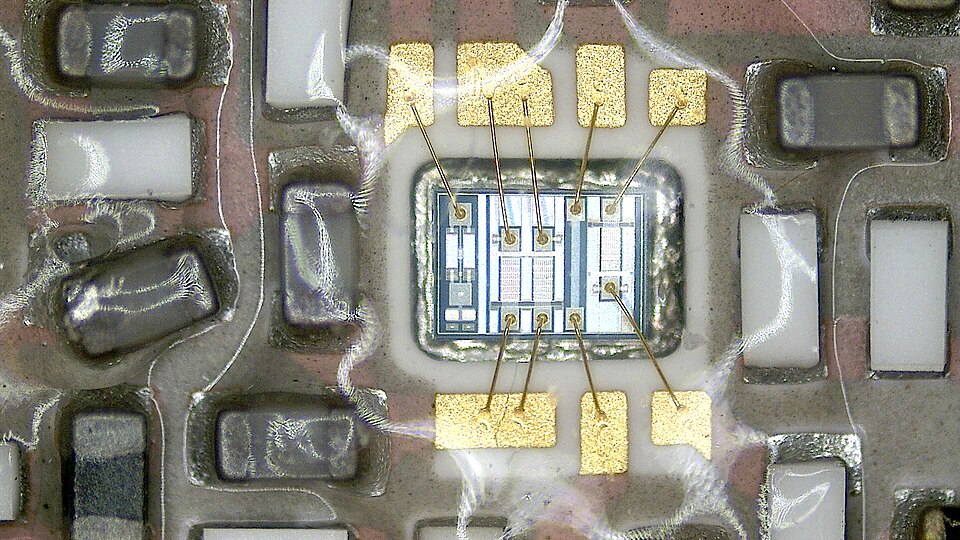

从真实PCB细节理解模型边界
哪些细节不能随意省略？
焊盘和器件封装：焊盘尺寸、焊盘间隙、器件封装和连接方式会改变局部电流分布。是否可以用集总模型替代，要看频率范围和模型验证结果。
过孔与反焊盘：过孔桶、焊盘、反焊盘和参考平面的相对位置会影响寄生电感、电容与回流路径。只在走线中心放一个理想连接点，可能掩盖实际的不连续。
叠层和材料参数：介电常数、损耗角正切、铜厚、表面粗糙度以及层间距离会影响传播延迟和损耗。参数应来自板材资料或经过校准的测量，而不是为了匹配曲线随意调整。
端口与边界：端口阻抗、参考导体、去嵌入长度和仿真边界都可能影响S参数。端口设置错误时，结果也可能看似平滑但并不对应实际测量条件。
怎样判断仿真模型够不够用？
先明确要回答的问题：阻抗连续性、插入损耗、串扰、辐射还是局部电场，不同目标所需模型细节不同。
建立几何模型后，检查叠层、材料、端口、参考平面和激励方式。
对关键参数做敏感性分析，例如过孔反焊盘、焊盘长度、介质厚度或材料介电常数，观察结果是否对小变化异常敏感。
若有条件，将仿真与实测S参数、TDR或场探测结果在相同参考面和频率范围内对照，并解释差异来源。
面试参考回答：
“我会根据仿真目标决定模型细节，但不会随意删除焊盘、过孔和参考平面等可能影响阻抗与回流的结构。模型建立后核对叠层、材料、端口和边界条件，再做参数敏感性分析；如果有实测数据，会在相同参考面和频率范围内比较，判断模型是否足以支持当前设计决策。”
延伸追问
什么情况下可以把器件封装简化成集总RLC模型？
仿真和VNA实测曲线不一致，为什么不能先随意修改介电常数？
端口去嵌入参考面放错，会怎样影响S11和S21？
本文用于电子工程师技术学习与面试准备，具体设计应结合器件数据手册、产品规范、仿真和实测结果确认。
