铺铜多出一块孤岛，为何反而可能更糟？
铜多不等于回流更完整，先确认它有没有真正接入网络
铺铜后留下的孤立铜皮没有过孔、焊盘或走线与目标网络可靠连接。它既不承担回流，也不增加有效载流，反而可能通过寄生电容被快速信号带着摆动；狭长尖岬还会压缩制造裕量。
整板重铺铜以后，板角多出一小块铜，旁边没有焊盘，也没有地过孔。DRC可能仍是绿色，很多人会想：铜又不短路，留着总比删掉强。可在真实板图里，这块没有电气连接的铜不是“多一块地”，而是一块悬浮导体。
它不会自动接走回流电流，也不会帮主电源分担电流；靠近快速走线时，它还可能被寄生电容驱动。本文只讲一个判断：什么样的铜算孤岛，以及怎样用网络连接点而不是肉眼面积决定删留。
面积很大，为什么仍可能不属于GND？
EDA里的铜皮必须通过焊盘、过孔、走线或同网络铜皮建立电气连接。画面上它与大地平面颜色相同，不代表网络真的连通；被间距规则切断后，局部铜块可能只剩几何形状。
最直观的检查不是看颜色，而是高亮网络。正常GND铜会和地过孔、器件地焊盘一起亮起；孤岛没有任何连接点，网络统计也可能显示连接数为零。连接关系才是身份，面积不是。

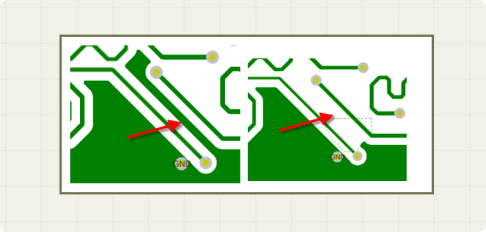

图1 铺铜修整中孤岛与尖岬的真实板图示例
悬浮铜会通过哪条路被信号带动？
两块相邻导体之间即使没有直连，也存在寄生电容。快速节点电压变化时，会有位移电流流向悬浮铜；悬浮铜又通过其他寄生电容耦合到参考平面、机壳或另一根线。
这不等于每一块孤铜都会立刻导致EMI超标。风险取决于面积、位置、邻近边沿、参考结构和共振条件。但既然它没有明确功能，保留它只会增加一条难解释的耦合路径。

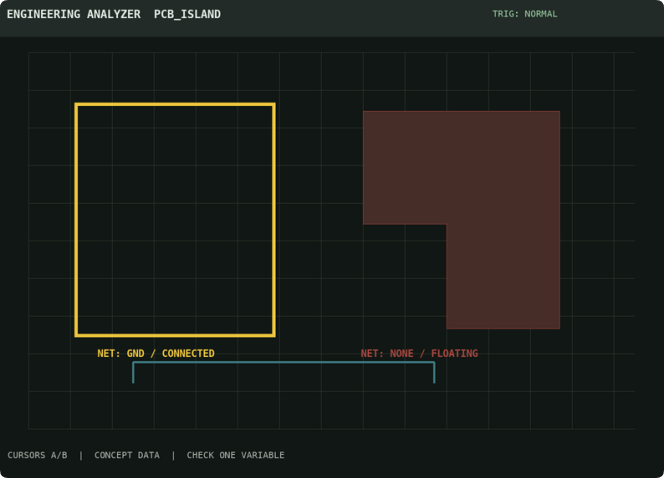

图2 有连接地铜与悬浮孤岛的网络关系
只要一块铜没有可验证的网络连接，又没有明确的屏蔽或调谐任务，就不应把它当作有益地平面。
为什么狭长尖岬也要一起检查？
铺铜在细走线、过孔反焊盘和板边之间绕行时，容易留下很窄的尖岬。尖岬末端铜宽小、蚀刻裕量低，成品形状对工艺波动更敏感；它也可能形成细长的悬浮支路。
删除孤岛以后仍要查看剩余铜的最窄位置。若铜块确实要连接GND，应通过受控宽度和地过孔建立低阻路径，而不是靠一条细颈勉强连着大平面。

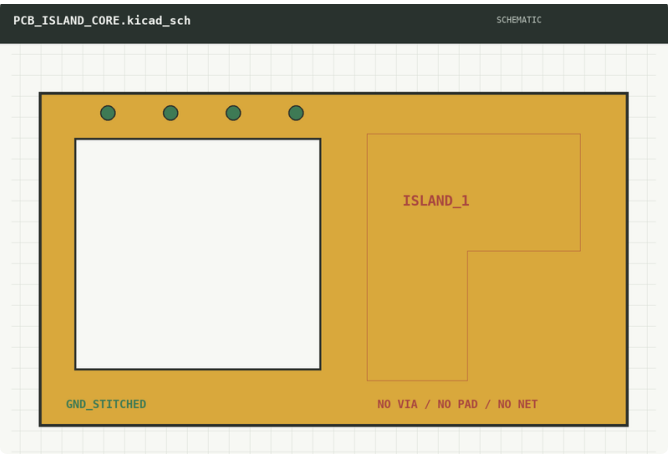

图3 网络连接与孤岛边界的工程检查视图
· 看连接点：有没有同网络焊盘、过孔或有效铜颈。
· 看最窄处：是否满足目标板厂的最小铜宽与蚀刻能力。
· 看邻近对象：旁边是否有时钟、开关节点或高速差分线。
出Gerber前怎样做一次单变量复核？把当前版本另存为检查副本，只执行一次移除孤岛或Delete Islands，再重新灌铜。对比前后铜皮数量、网络高亮、板边间距和关键回流通道，确认删除动作没有误伤真正的地连接。
若担心某块铜承担屏蔽作用，可以保留形状但用足够数量的地过孔接入参考平面，再复查它与高速线的间距。这样功能有证据，后续改板也知道为什么不能随便删。
1. 高亮网络确认孤岛没有任何有效连接。
2. 移除孤岛重新灌铜后复查铜颈与尖岬。
3. 输出前对照让Gerber层与EDA连接状态一致。

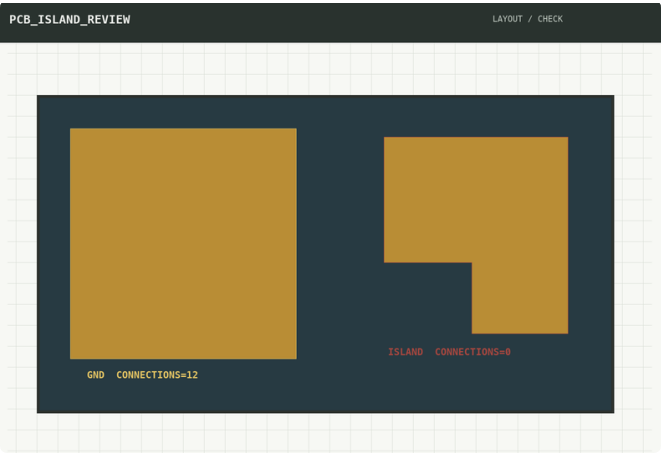

图4 出板前孤岛连接数与板图边界检查
铺铜的价值来自连接，不来自覆盖率板上铜面积增加，并不自动换来更完整的回流。真正有价值的地铜必须接入明确网络，并为电流提供短、宽、连续的路径。
今天就做一个动作：在铺铜层高亮GND，逐块找连接数为零的铜，再单独确认狭长尖岬。你的板上最容易出现孤岛的是连接器旁、板边，还是密集过孔区？
你的孤铜通常出现在板边、连接器旁，还是密集过孔区？
