光电二极管有电流，ADC为何仍要跨阻放大？
光电二极管先给出微小电流，跨阻放大器再把它变成稳定可测的电压
光电二极管主要输出光生电流。跨阻放大器用运放负反馈维持输入节点近似恒定，把电流送过反馈电阻得到电压；反馈电容补偿二极管结电容带来的相位变化，防止高增益电路振铃。
光电二极管照到光以后确实会产生电流，可把它直接接到MCU ADC，读数往往很小；加大一个电阻后灵敏度上来了，响应却变慢，波形边沿还可能振铃。问题不是ADC“看不见光”，而是电流信号还没有被稳定地转换成合适电压。
跨阻放大器简称TIA，它把输入电流变成输出电压。反馈电阻RF决定主要增益，反馈电容CF处理光电二极管结电容带来的稳定性。本文只讲这条电流—电压路径，以及怎样只改RF或CF完成验证。
光电二极管为什么更像电流源？
在一定工作范围内，入射光让光电二极管产生与光强相关的电流。这个电流通常很小，直接送入ADC并没有明确的电压增益，还会受到输入漏电、偏置和并联电阻影响。
用一个很大的电阻把电流变成电压虽然简单，但二极管结电容与电阻形成的时间常数会拖慢响应。节点电压变化也会改变二极管工作状态，让量程和线性更难控制。
环境光下的直流分量还可能先占满ADC量程，使真正关心的微小变化被压在很少的码值里。TIA可以在电流进入ADC前安排增益和静态基线，让量程分配成为可计算的设计动作。

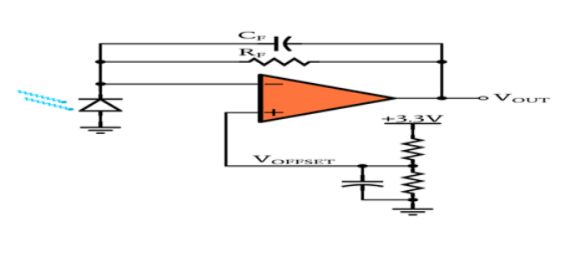

图1 带单电源偏置的真实光电二极管TIA连接
TIA怎样把微小电流变成可测电压？

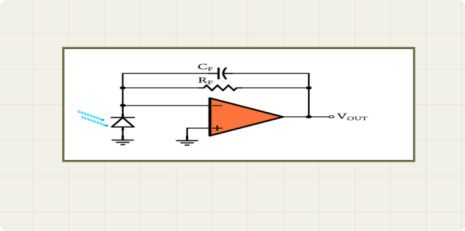

运放负反馈会把反相输入节点维持在接近同相输入的电位，这个点常被称作虚拟地或虚拟参考。光电流因此主要流过反馈电阻RF，并在输出端形成电压变化。
在不讨论方向符号时，输出变化量可近似理解为光电流乘以RF。RF越大，灵敏度越高，但输出余量、噪声、带宽和稳定性也会被压缩。

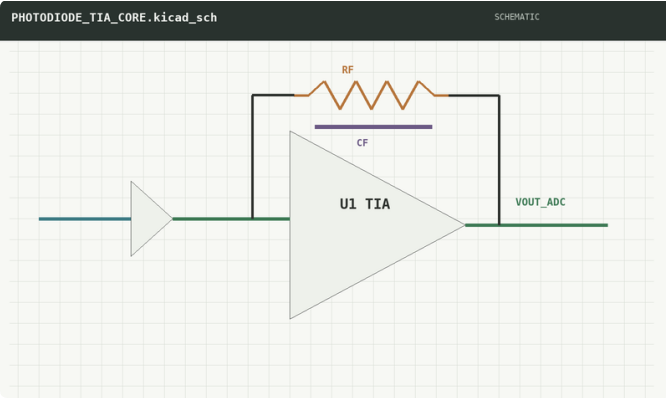

图2 光电二极管、U1、RF与ADC节点的跨阻关系
RF不是越大越好；它必须让最强光下的输出仍留在运放线性区和ADC输入范围内。
反馈电容CF为什么不是可有可无？
光电二极管结电容、运放输入电容和走线寄生会在反相节点形成极点，给反馈环路增加相位延迟。高跨阻增益下，即使运放本身标称稳定，整个TIA也可能振铃。
CF在反馈网络中引入零点并限制高频增益，帮助恢复相位裕量。CF过小，波形可能过冲或自激；CF过大，响应会变慢。它是稳定性与带宽之间的取舍元件。
CF不能脱离总输入电容和运放增益带宽独立复制。换了更大面积的光电二极管、加长了走线，或改了运放后，原来的CF可能不再对应同一个稳定边界，需要重新做阶跃验证。

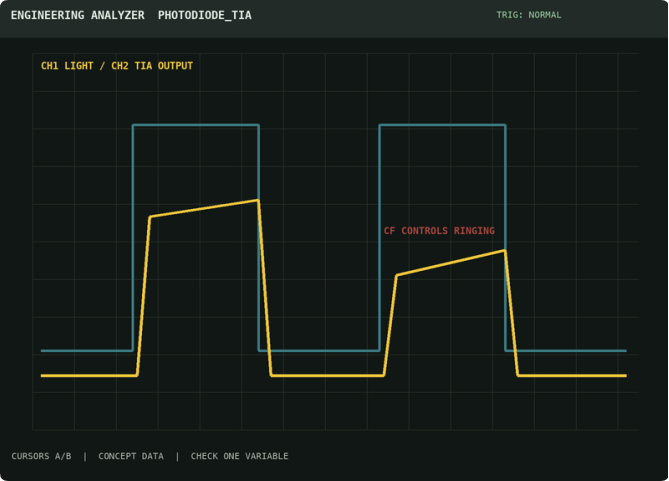

图3 光脉冲输入下TIA输出振铃与稳定响应对照
怎样把输出送进MCU ADC而不顶到电源轨？
单电源系统要给输出留下上下摆幅。资料中的做法是在同相端加入Voffset，让无光时输出停在一个适当基线；这样负向瞬态不会立刻撞到地，ADC也能在可用范围内观察变化。
Voffset需要低噪声，并与ADC参考范围一致。运放的输入共模、输出摆幅和输入偏置电流也要满足目标条件；这些边界不成立时，换RF只会把饱和放大。
1. 定最大光电流避免最强光下输出饱和。
2. 选RF量程把目标电流转换到ADC有效范围。
3. 调CF稳定性观察阶跃过冲、振铃和建立时间。
4. 核对偏置让静态点与ADC范围同时成立。

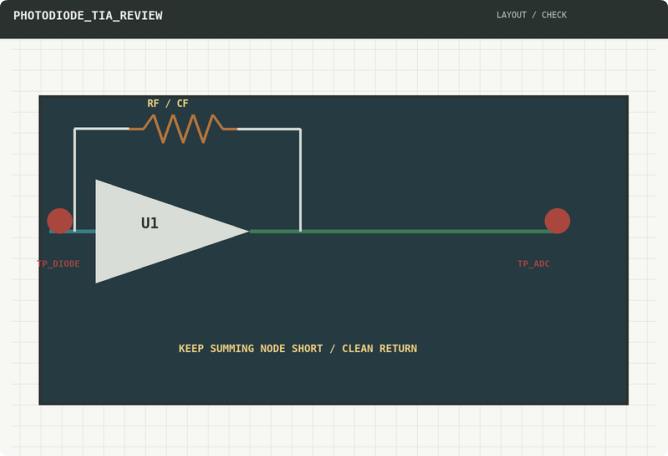

图4 TIA关键测试点与短反馈回路布局
先把电流稳定地变成电压，再谈ADC分辨率
光电二极管直接面对ADC时，缺的往往不是更多位数，而是一条受控的电流—电压转换路径。RF负责增益，CF负责稳定，偏置负责给单电源系统留摆幅。
验证动作是固定光源，只改RF或CF中的一个，记录增益、建立时间和振铃。你的问题更像信号太小、输出饱和，还是边沿后持续振铃？
