两根线电流一去一回，为何线缆仍会辐射？
差分电流能抵消，失衡后的同向电流却会把整根线缆变成天线
去回线都有电流，只能证明差分通路存在。寄生电容、参考不连续和结构不对称会让两根线的电流不再完全相等反向；剩下的同向分量沿线缆与机壳寄生路径闭合，形成共模辐射。
一块板单独放在桌上测试正常，接上两米线缆后，辐射频谱突然多出明显峰值。工程师看着两根线很困惑：信号电流从一根出去，又从另一根回来，磁场不是应该抵消吗？理想差分电流会抵消，但只要去回电流有一点不平衡，剩下的同向电流就会变成共模。
线缆长度远大于板内回路，很容易成为高效辐射结构。本文不展开所有线缆整改，只讲差模怎样转成共模，以及怎样用“整束夹住”的电流测量把它与正常负载电流分开。
一去一回为什么还会剩下同向电流？
理想双线中，去电流与回电流大小相等、方向相反，远场能部分抵消。现实系统里，两根线对机壳、地平面和周围结构的寄生电容不同，驱动与负载也不完全对称。

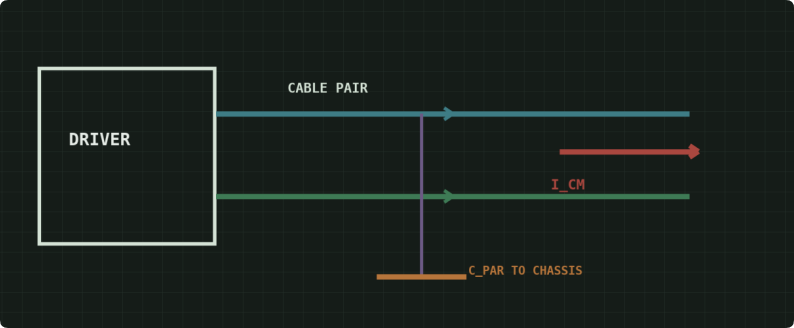

差出来的那一小部分电流会沿两根线同向流动，再通过机壳、保护地、设备间寄生电容或其他线缆返回源端。它不再局限在双线之间，因此拥有更大的辐射尺度。

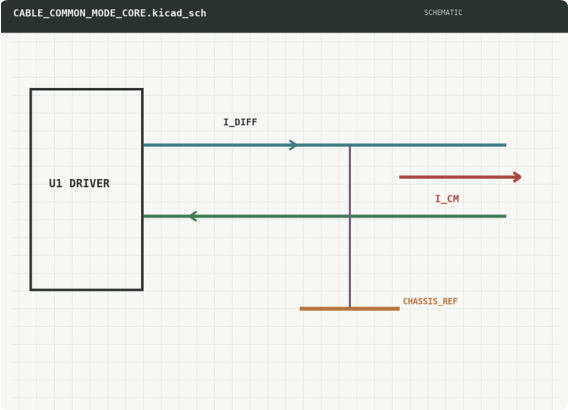

图1 差分去回电流与机壳寄生共模路径
为什么很小的共模电流也值得盯？
资料中的共模辐射关系把有效频率、共模路径长度和电流同时列为关键量。线缆一旦变长，即使共模电流只占总电流很小一部分，也可能比板内短小差分回路更会辐射。
所以“负载电流只有几十毫安”不能直接推出辐射小。共模辐射看的是失衡后流向空间参考的那部分电流，以及线缆在目标频段的电气长度。

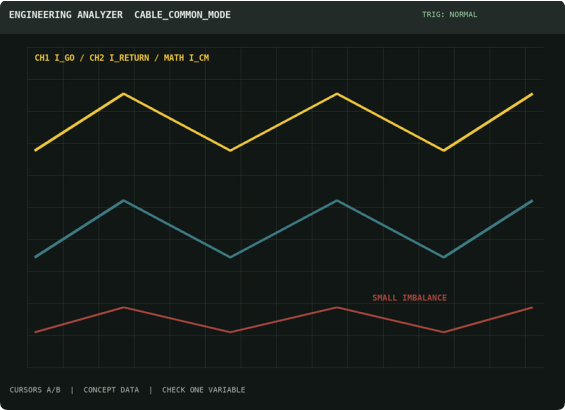

图2 去电流、回电流与共模剩余量的通道对照
线缆辐射的关键不是总负载电流多大，而是有多少电流没有沿预期回线回来。
整改应该先对称，还是先套磁环？
若共模来自连接器处参考突变、屏蔽层悬空或回流被迫绕路，先恢复短而对称的回流通常更根本。让去回路径靠近、参考连续，并在机壳入口建立明确的高频连接。
共模扼流圈或磁环可以给同向电流增加阻抗，却不会修复板内差分信号本身的参考问题。器件放错位置、寄生电容绕过磁性器件时，效果也可能很有限。
· 结构动作：缩小去回距离，减少连接器处不对称。
· 参考动作：让屏蔽或机壳连接在入口形成短高频路径。
· 滤波动作：在共模电流必经处增加阻抗，避免旁路耦合。
图3 连接器、线缆与机壳高频回流的板级检查
电流探头为什么要把两根线一起夹？只夹一根线，探头读到的是负载差分电流与共模电流的叠加。把完整去回线束一起穿过电流探头，方向相反的差分电流会在探头中抵消，剩下的读数更接近共模分量。

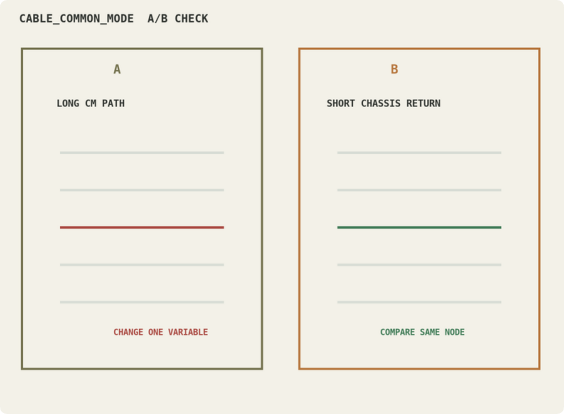

固定软件、负载、线缆长度和摆放，只改变一个高频回流连接，或在入口增加共模抑制，再比较整束电流与辐射峰值。两者同频下降，整改证据才更完整。
1. 整束夹住让差分分量在探头中相消。
2. 锁定频点同时记录共模电流和辐射峰。
3. 只改一处回流连接、磁性器件或线缆结构三选一。

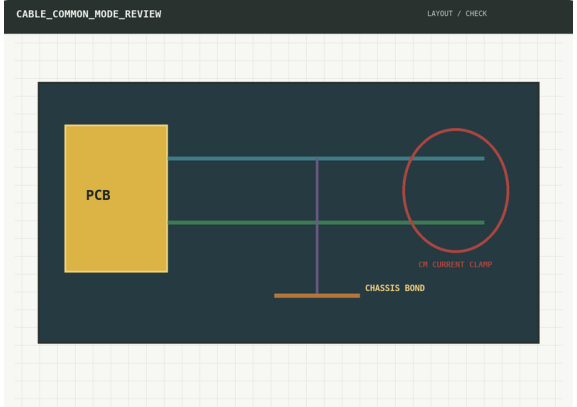

图4 整束共模电流探头与线缆回流检查
接上线缆后，先找那股没回原路的电流两根线都有去回电流，并不保证所有电流都在双线之间闭合。结构不对称和寄生路径会把一小部分差模电流变成同向共模电流，长线缆再把它辐射出去。
检查动作是把整束线一起夹进共模电流探头，固定频点只改一处回流。你的辐射峰是在换线缆长度、改变机壳连接，还是移动磁环后变化最大？
你的辐射峰在换线缆长度、改变机壳连接，还是移动磁环后变化最大？
