霍尔开关靠近磁铁，为何输出不连续变化？
开关型霍尔内部已经完成放大和比较，外部看到的是数字状态
开关型霍尔不是把磁场大小原样变成连续电压。霍尔敏感单元的信号经过放大、阈值比较和迟滞后，再由开集电极输出级给出高低状态；动作点与释放点也可能不同。
把磁铁慢慢靠近霍尔器件，万用表并没有从1V、2V、3V连续变化，而是一直保持高电平，到了某个位置突然拉低。磁铁离开时，输出又不是在同一点恢复。这不是测量不够细，而是你拿到的是开关型霍尔。
它内部已经把微小霍尔信号放大并送进比较器，外部只看到“触发”或“释放”。本文只讲这条信号链，并给出一个能同时验证磁极方向、上拉电阻和迟滞窗口的动作。
霍尔敏感单元为什么不直接连到输出脚？
霍尔敏感单元在磁场中产生很小的电信号。这个信号容易受工艺、温度和噪声影响，必须经过稳压、放大和阈值判断，才能得到可靠的开关状态。
资料中的内部框图还画出了施密特触发环节。施密特迟滞就是让动作阈值和释放阈值分开，避免磁铁停在边界附近时，输出被微小抖动反复翻转。
这也解释了开关型与线性霍尔的区别。线性霍尔会在规定范围内给出随磁场变化的模拟量，开关型器件却把内部模拟信息折叠成两个逻辑状态。选型页若只写“霍尔传感器”而不看输出类型，后级电路很容易接错。

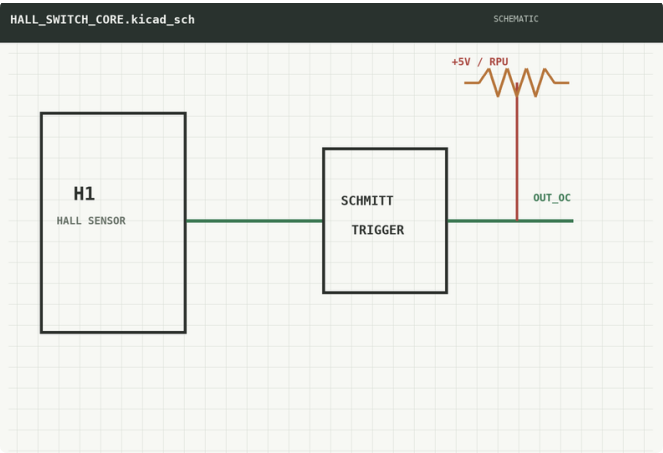

图1 开关型霍尔器件的基本测试连接

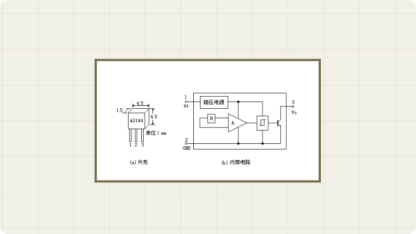

图2 霍尔敏感单元、比较迟滞与输出级关系
为什么输出脚还要外接上拉？
许多开关型霍尔使用开集电极输出。内部晶体管导通时可以把输出拉低，关断时只会释放节点，并不会主动把它推高。高电平要靠外部上拉电阻建立。
如果没有上拉，示波器可能看到漂浮、缓慢回升或噪声；如果上拉阻值过小，器件导通时要吸收更大电流。还要确认上拉电压没有超过后级GPIO允许范围。
上拉阻值还会和线路电容决定上升速度。低速门磁检测通常不敏感，高速计数或长线输入却可能因为回升太慢，在GPIO阈值附近停留太久。此时要同时看低电平灌电流和高电平上升时间，不能只追求一个更强的上拉。
测霍尔开关前，先确认输出结构；没有正确上拉，磁场判断会被一个悬空节点搅乱。

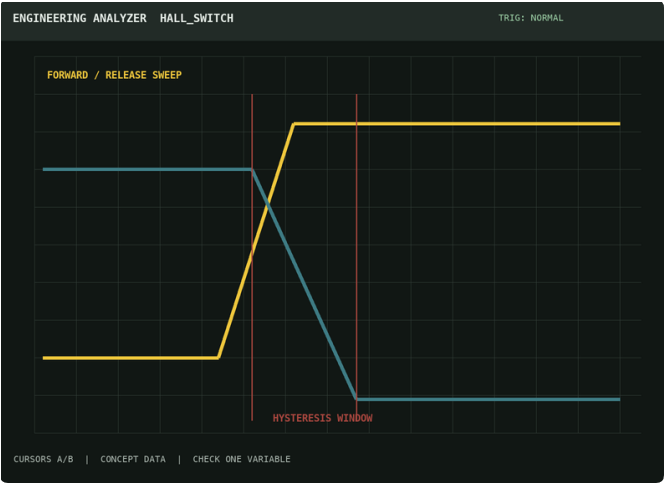

图3 磁场往返扫描中的动作点与释放点
怎样把磁极、动作点和释放点一次测清？
按引脚表接电源和地，输出通过上拉电阻接到允许的逻辑电压，再用示波器或万用表监测输出。把磁铁同一磁极沿固定方向缓慢靠近，记录翻转位置；再沿原路径离开，记录恢复位置。
若完全不动作，先换磁极方向，不要立刻判坏。开关型霍尔可能只对一个磁极敏感，也可能是锁存型，需要相反磁极释放。器件类型必须回到具体料号确认。
动作距离不是一个能脱离磁铁讨论的固定参数。磁铁材料、尺寸、姿态和安装间隙都会改变器件位置处的磁通密度。做A/B比较时要固定同一块磁铁和运动轨迹，只换被测器件或供电条件。
1. 确认引脚电源、地和输出不可只凭封装猜。
2. 确认上拉电压与阻值同时满足器件和后级。
3. 往返移动分别记录动作点与释放点。
4. 更换磁极区分单极、双极与锁存行为。

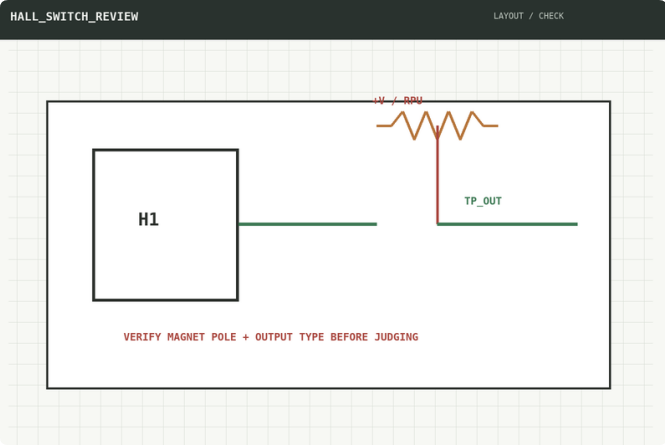

图4 霍尔开关上拉、测试点与磁极检查
别用模拟传感器的预期看数字霍尔开关磁铁靠近时没有连续电压曲线，并不说明霍尔器件失灵。开关型器件已经在内部完成放大、阈值判断和迟滞，外部只给出离散状态。
验证动作是正确上拉后做同一路径往返扫描。你的霍尔输出是靠近拉低、离开释放，还是必须换一个磁极才恢复？
你的霍尔输出是靠近拉低、离开释放，还是换一个磁极才恢复？
