LDO更安静，为何大压差带载却更烫？
低噪声不代表低损耗，线性调整管会把压差变成热
LDO的串联调整管工作在线性区。输出稳定时，输入与输出之间多出来的电压不会消失，而会和负载电流一起形成内部耗散。选LDO前先算热，再谈纹波、成本与外围复杂度。
一颗LDO把较高输入降到3.3V，空载电压很准，示波器上的纹波也很漂亮。接上目标负载几分钟后，芯片却烫得不敢碰，甚至进入热保护。这个现象不一定是器件质量差，更直接的判断是压差和电流在封装里变成了热。
很多选型表把LDO写成低噪声、简单、便宜，却没有替你完成热预算。本文只回答一个问题：什么时候LDO的内部耗散已经超过封装和环境能带走的热，必须降输入、分级转换或改用DCDC。
输入多出来的电压去了哪里？
LDO靠串联调整管控制输出。调整管既要承受输入与输出的电压差，又要让负载电流通过；在线性工作区，这部分电能主要转化为器件内部热量。

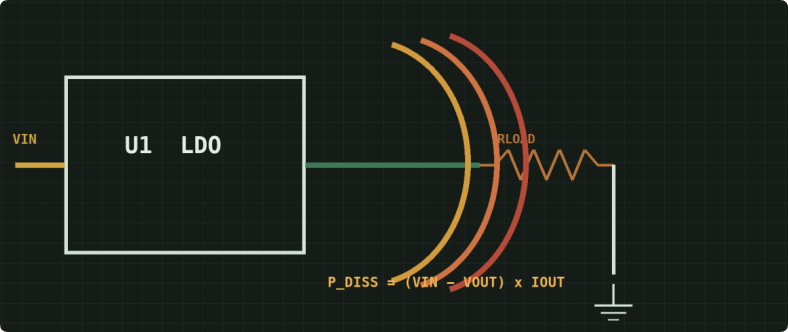

做一阶判断时，可以用P≈(VIN−VOUT)×IOUT估算内部耗散，再加上芯片自身静态电流造成的功耗。公式不复杂，但它会很快暴露“大压差、大电流”组合的风险。

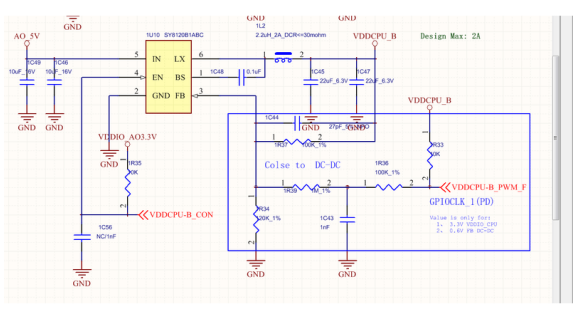

图1 开关型电源真实原理图，用于与LDO线性耗散对照
效率看起来不低，为什么封装仍会很热？
LDO效率的上限大致受VOUT/VIN约束。输入只比输出高一点时，损耗可能可以接受；输入远高于输出时，即使负载功率不大，调整管也可能承担明显热量。
热量能否安全散出还取决于封装、铜皮、过孔、板温、外壳和风道。数据表里的热阻是在规定测试板条件下得到的，不能把同一个数无条件搬到自己的小板上。

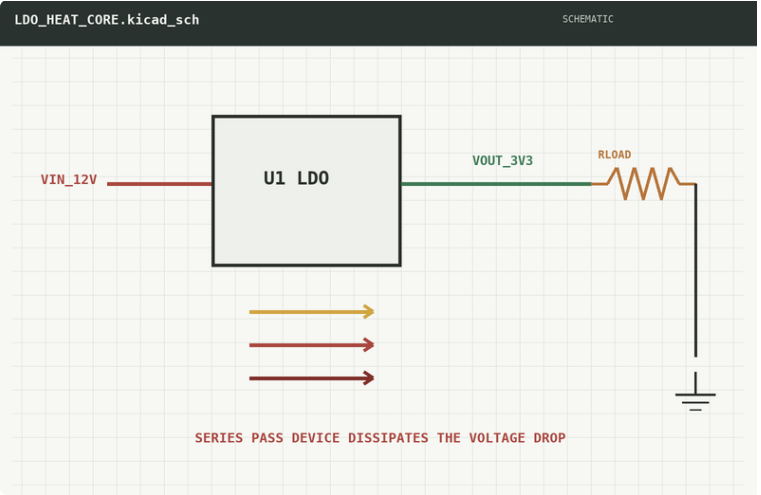

图2 LDO、负载与内部耗散路径的电路关系
低噪声只是电气指标；是否能长期带载，还必须让耗散功率和散热路径同时成立。
该先看温升，还是先看结温？
摸起来烫只能说明表面温度高，真正限制可靠性的是内部结温。工程估算通常把环境温度、耗散功率和结到环境热阻联系起来；封装焊盘和板铜会改变实际结果。
若芯片在实验台上能工作，装壳后却反复热保护，说明环境边界已经改变。不要只换一颗同型号再试，应把板温、输入电压、输出电流和保护时刻一起记录。

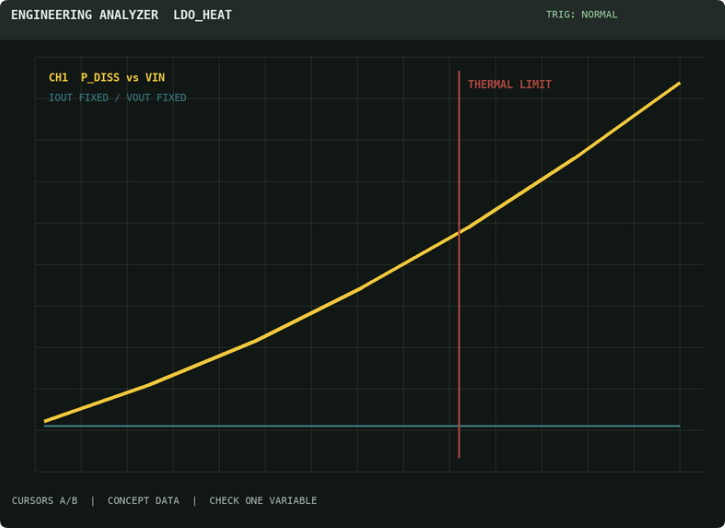

图3 固定负载时内部耗散随输入电压上升的关系
什么时候保留LDO，什么时候改两级？· 保留LDO：压差小、负载电流低，且低噪声或快速响应对本级确有价值。
· 前级预降压：先用DCDC把大压差吃掉，再用LDO完成小压差净化。
· 直接用DCDC：热预算明显超限，负载电流大，且系统能通过布局与滤波管理纹波。
两级方案也不是默认答案。DCDC会增加开关节点、器件数量和布局要求；LDO还需要留出压差余量。选择的核心是把热、噪声、效率和板级复杂度放在同一张边界表里。
怎样用只改输入电压验证热判断？保持输出电压、负载、板子和环境不变，只分档改变LDO输入电压。每一档等待温度接近稳定，记录输入电流、输出电流、封装温度和是否触发保护。
若输入电压降低后，输出仍稳定而温升明显下降，证据就指向内部耗散。若温升没有按压差变化，再检查负载是否变化、振荡、焊盘散热和测温方法。
1. 先计算用压差乘负载电流得到一阶耗散。
2. 再测量固定负载，只改变输入电压。
3. 后决策降输入、分级转换或更换拓扑。

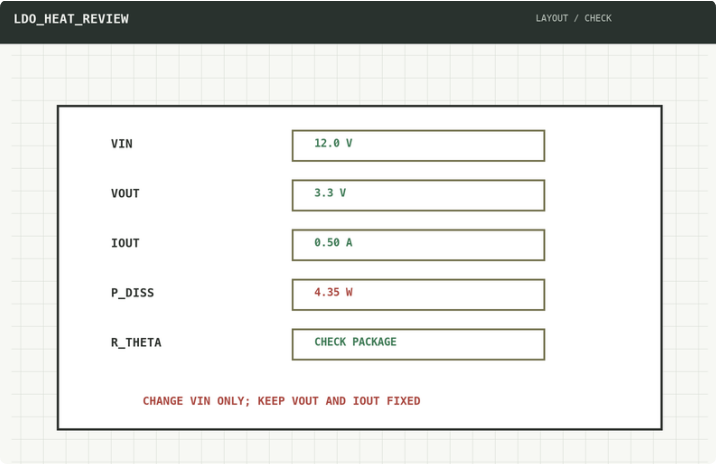

图4 LDO热预算输入项与单变量验证界面
选LDO先把热账算在纸面上LDO把电压变低的同时，也要处理输入与输出之间的能量差。压差越大、负载越重，封装里需要排出的热就越多。
检查动作是固定负载只降低VIN，看温升是否同步下降。你现在最热的LDO，主要压力来自压差、负载电流，还是装壳后的散热条件？
你最热的LDO更像是压差过大、负载过重，还是装壳后散热变差？
