PCB设计中，元件布局直接影响电路性能。主动元件（如芯片）与被动元件（如电阻电容）因功能不同，布局策略存在本质差异。
1、功能特性决定布局方向
主动元件：信号处理核心
信号路径优先：高速信号（如时钟线）需直线布局，缩短传输距离。例如5G模块中，时钟芯片与射频前端间距控制在3mm内，避免信号衰减。
电源稳定性要求高：电源入口需放置大容量电容（如47μF电解电容），芯片引脚旁加小容量陶瓷电容（0.1μF）滤高频噪声。某MCU电路测试显示，优化电源布局后，电源纹波从50mV降至8mV。
散热需求突出：功率器件（如MOSFET）下方铺设导热过孔阵列（8个直径0.3mm过孔），连接内层地平面散热。某电机驱动板通过此设计，表面温度降低22℃。
被动元件：信号调节基础
就近布局原则：去耦电容紧贴芯片电源引脚（间距<0.3mm），形成最短回流路径。某ADC电路采用"10μF钽电容+0.1μF陶瓷电容"组合，电源噪声抑制比提升15dB。
参数匹配关键：高频电路中，电感应远离敏感信号线（间距≥3倍直径），或选用屏蔽电感。蓝牙音箱项目通过调整电感方向，辐射干扰降低9dB。
分区隔离必要：模拟信号区与数字信号区间铺设0.2mm宽接地铜箔。智能手环心率传感器案例显示，此设计使传感器噪声从50μV降至8μV。

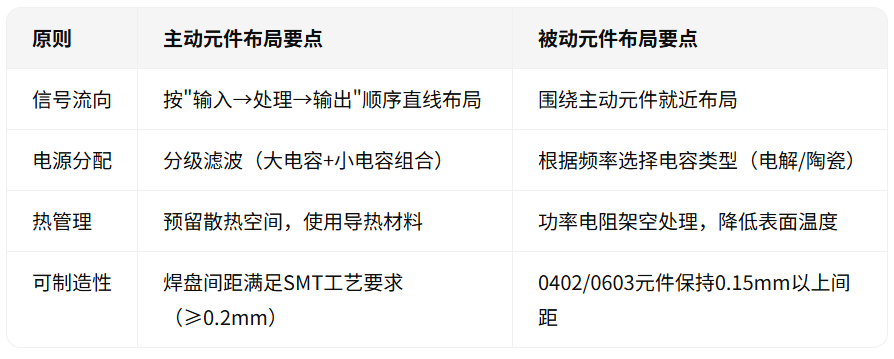

二、四大核心布局原则对比

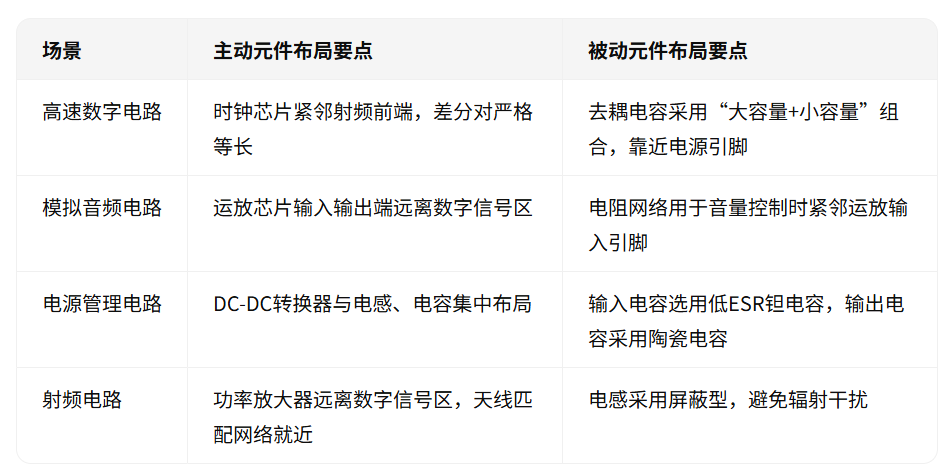

三、典型场景应用
