PA输出功率够，EVM却突然恶化：别先去拧匹配

射频板调到最后，出现一种很烦的现象：功率计上Pout达到目标，S11也不差，频谱中心功率看起来正常，但EVM一推功率就突然恶化。很多人的第一反应是“匹配没调好”，于是开始换电容、磨微带。结果可能把S11调得更漂亮，EVM却没真正恢复。原因在于：EVM是调制质量指标，功放压缩、AM-PM、供电调制、热漂移和测量链误差都能让它恶化，而这些问题并不一定表现为平均输出功率明显下降。

一、为什么PA还“有功率”，星座却已经坏了？

现代OFDM信号有较高PAPR。平均功率还没有触到P1dB时，瞬时峰值可能已经进入功放非线性区。此时最先出现的是峰值被压缩、相位随幅度变化，表现为AM-AM和AM-PM失真。平均Pout可能只变化很小，但星座外圈点已经向内收、发生旋转，EVM显著恶化，同时频谱出现再生，ACLR/ACPR变差。Keysight的PA EVM资料也明确指出，RF链非线性会直接造成解调误差，并产生spectral regrowth。

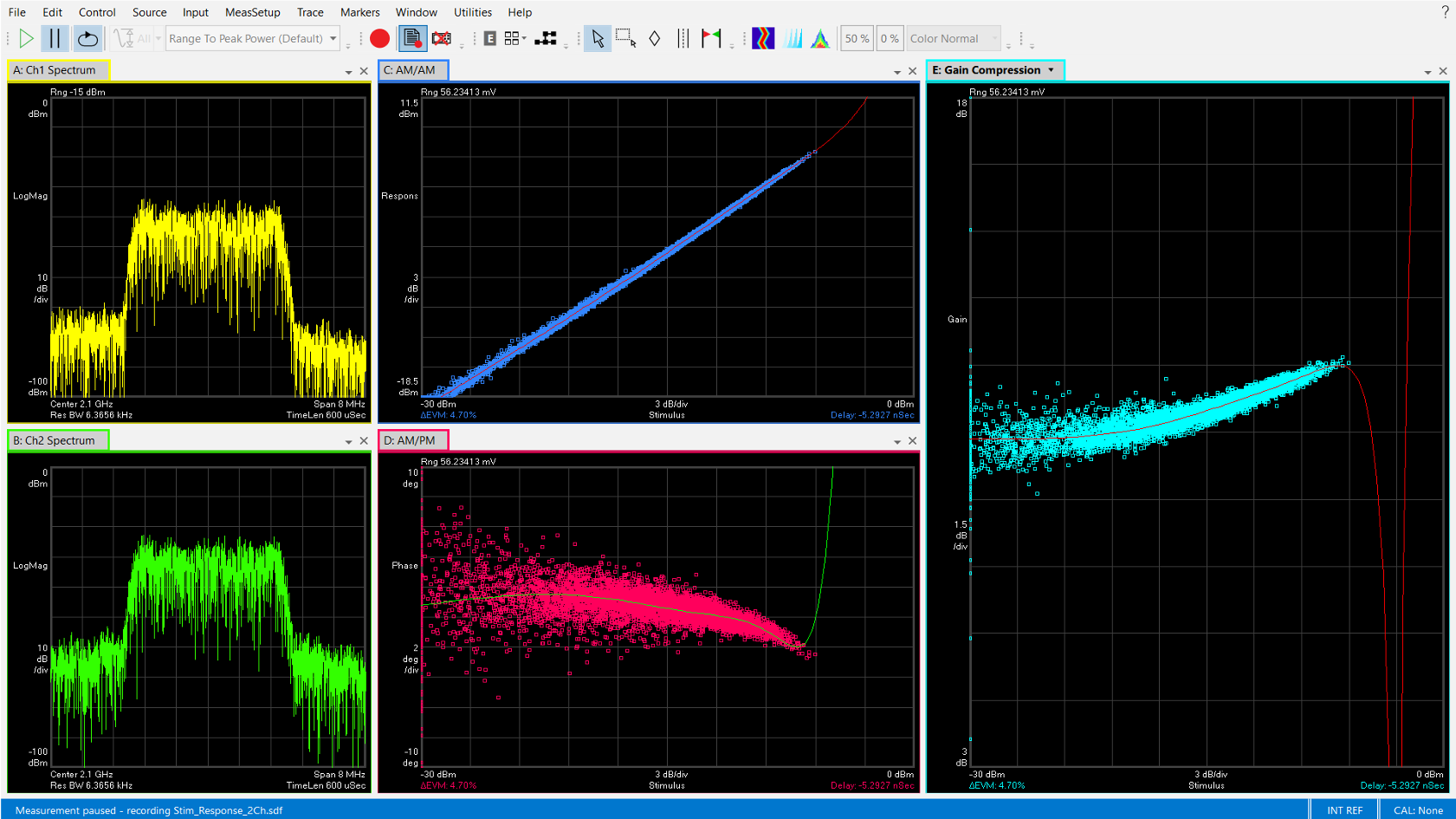

AM-AM AM-PM及调制分析软件实际界面 — 图1｜现成非线性分析界面：AM-AM看幅度压缩，AM-PM看幅度相关相位旋转。PA的平均输出功率仍然正常时，这两类失真已经可能把EVM推坏。

二、只看一个EVM百分比，会丢掉大量诊断信息

EVM是误差矢量的综合统计值，它告诉你“误差有多大”，但不自动告诉你“误差从哪来”。因此工程师要同时看星座误差形状、EVM随功率变化、频谱再生，以及温度/电流随时间的变化。随机噪声通常让点云均匀变厚；压缩会让外层点向内收；系统性的相位漂移会让星座整体旋转或拉弧。

一个非常有信息量的测试，是做Pout sweep：保持信号、带宽和测量设置不变，逐步提高PA输出功率，同时记录EVM和ACLR。如果在某个功率点附近EVM和ACLR一起快速恶化，而降低输出功率后两者明显恢复，优先怀疑PA压缩、偏置/供电或热，而不是先把匹配网络当唯一根因。

三、供电和热可以制造“看起来像PA非线性”的EVM

PA在包络峰值处的电流变化很大。如果供电网络阻抗偏高，包络会调制漏极/集电极电压，等价于给RF信号再叠加一层AM-AM/AM-PM误差。板上DC电压表看到的“3.3 V很稳”毫无意义，因为真正相关的是调制带宽内的动态供电阻抗。需要用足够带宽的探测方法同步看PA供电纹波/下陷和RF误差。

热也是同理：器件结温上升后，增益、偏置电流和相位都会漂。若EVM在冷机前几十秒很好，随后逐渐恶化，但输出功率变化不大，就要把温度和偏置电流加入时间轴，而不是只盯匹配。

四、先证明测试系统本身没有把EVM搞坏

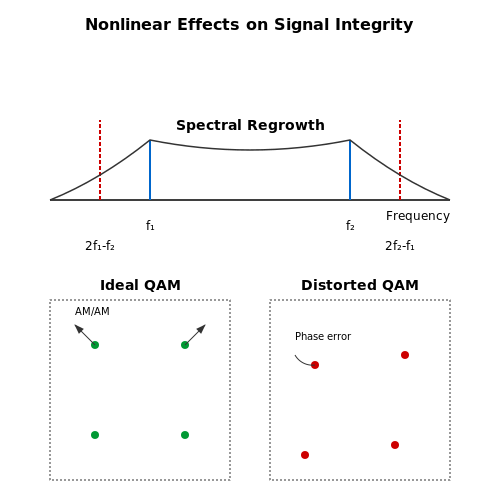

PA非线性导致频谱再生与星座失真的示意资料图 — 图2｜现成PA非线性资料图：同一个非线性机制会同时表现为频谱再生、星座点偏移与相位误差，因此EVM异常不能只盯着一个输出功率数字。

测试链至少要核对五件事：源本身的EVM基线；线缆和衰减器的损耗/驻波；耦合器频响；分析仪输入是否过载；参考电平、采样率、解调参数是否匹配信号。如果分析仪前端已经压缩，你看到的“PA EVM差”其实是测量仪自己产生的。最稳妥的方法是先做source-through-analyzer基线，再插入DUT比较增量。

另外，不同标准对EVM的归一化、参考信号和均衡方式并不完全相同。比较两个EVM数字以前，要先确认调制方式、带宽、资源块、参考功率、分析仪均衡和平均方式一致，否则“从2.5%变成3%”可能只是测试配置改变。

五、什么时候才轮到“改匹配网络”？

匹配当然会影响线性和效率，但它应该在证据链后段出现。先确认EVM恶化是否跟输出功率阈值强相关，是否伴随ACLR恶化，是否与供电下陷或温升同步；再做功率回退验证。如果回退后EVM快速恢复，说明系统有明显线性/热/供电裕量问题。此时再调整load line、匹配、偏置或DPD策略，并且必须同时复测效率、Pout、EVM、ACLR和热。

工程结论：PA输出功率达标，不代表调制波形仍在线性区。EVM恶化时，先做功率扫并联看ACLR、供电电流/纹波和温度；先排除测试链，再区分压缩、供电和热。匹配网络是可以修改的变量，但不应该成为没有证据时的第一嫌疑人。
