128 GT/s 的PCIe 7.0来了:PCB真正变难的不是“线更短”

128 GT/s 的PCIe 7.0已经不是“把PCIe 5.0的线再缩短一点”这么简单。真正变化的是:链路仍然使用PAM4,单个符号承载两比特,但接收机要在更高的Nyquist频率、更小的垂直判决裕量里,把封装、过孔、主板、连接器、串扰、抖动和噪声共同造成的失真恢复回来。此时PCB工程师如果还只盯着“85 Ω差分”“长度差不超过多少mil”,很容易得到一块规则都过了、通道却没有裕量的板。

今天这篇文章只回答一个问题:当速率来到128 GT/s,PCB设计到底应该把哪些问题前移,才能从“Layout完成”升级到“Channel Sign-off完成”?

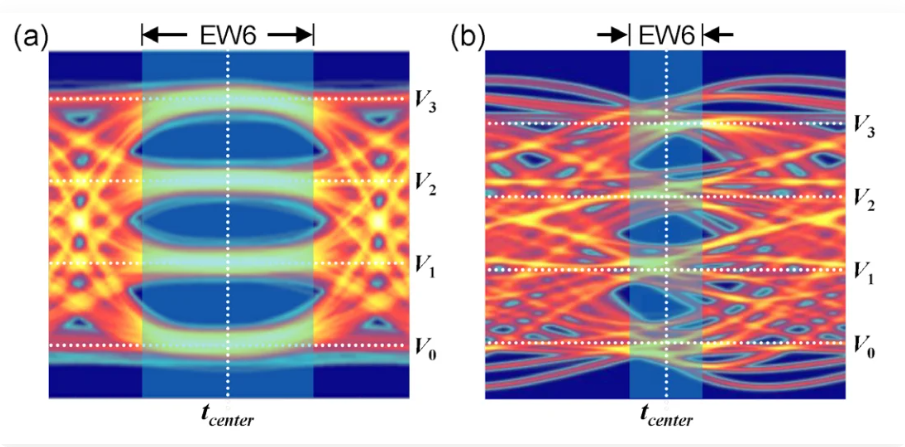

图1|PAM4三眼的真实资料图:128 GT/s进入PAM4以后,工程上真正要守的是三个眼各自的眼高、眼宽与阈值裕量,而不是只看“差分线有没有等长”。

一、PAM4把“局部正确”变成了一个危险错觉

NRZ只有两个电平,而PAM4有四个电平、三个判决门限。即便峰峰值相同,垂直方向也被切成更小的判决区间。结果是:同样1 mV的噪声、同样一段过孔反射、同样一点串扰,在PAM4上消耗的相对裕量更大。PCI-SIG公布的PCIe 7.0仍采用PAM4,原始数据速率达到128 GT/s,这意味着PCB层面的插损、回损、模式转换和串扰必须更早进入预算。

因此,成熟的设计判断不是问“这段线能不能跑128 GT/s”,而是问:这段线在整条通道里占了多少损耗预算?它前后的封装、BGA过孔和连接器还剩多少?Tx均衡、Rx CTLE/DFE能够补偿的是频率相关损耗,不是所有反射和模式转换。把所有问题都寄希望于均衡器,本质上是在用芯片能力补PCB不确定性。

128 GT/s PAM4对应64 GBd符号率,第一观察频点通常会落到约32 GHz的Nyquist附近,但这不意味着32 GHz以上可以忽略。过孔、连接器和边沿相关不连续会把更高频成分带进反射与模式转换,所以材料模型、S参数带宽和去嵌入方法都要覆盖足够频段。这里的重点不是死记一个截止频率,而是保证模型带宽覆盖你要解释的物理现象。

二、过孔最容易被低估的,不是电感,而是返回路径

高速差分对换层时,信号电流通过信号过孔向下走,返回电流也必须从原参考平面转移到新的参考平面。如果两层参考都是GND,并且旁边有足够近的地缝合孔,返回路径可以短距离完成换层;如果参考从GND切到Power,或者附近没有合适的参考过孔,返回电流就会绕行。绕行意味着更大的高频环路、更强的共模转换,也更容易把本来应该留在差分模式里的能量变成辐射和串扰。

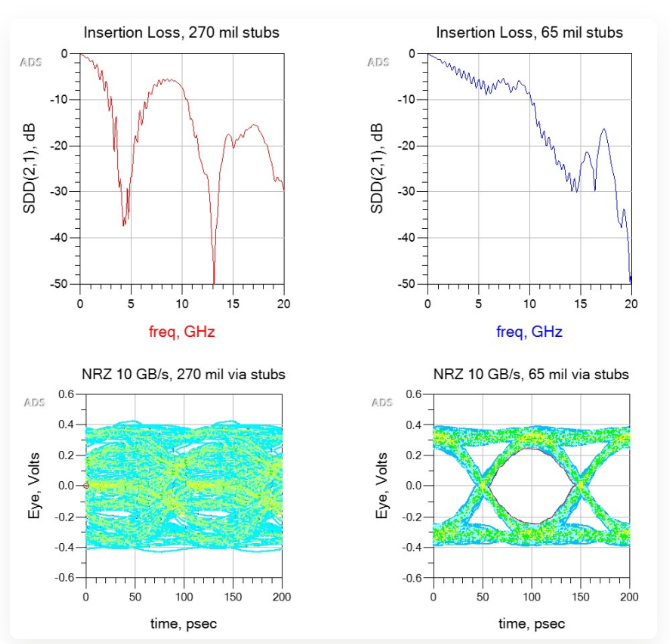

图2|现成Via Stub对比结果:长stub会在S21中形成明显陷波,并直接反映到眼图闭合;缩短stub后通道响应和眼图都有明显改善。

所以“减少过孔数量”是过于粗糙的规则。真正需要优化的是:stub有多长、anti-pad多大、过孔对之间如何耦合、参考面是否连续、返回路径是否就近完成、过孔谐振是否落入有效频段。到了这一代速率,关键过孔最好进入3D电磁模型,而不是只依赖2D阻抗工具给出的单一数值。

还要注意差分对的“差分阻抗正确”不等于模式转换小。两根过孔的anti-pad、回流孔、参考面开窗或走线逃逸只要不对称,就可能把差模转成共模。Sdd21看起来尚可时,Scd21/Sdc21已经可能暴露结构不对称,这类问题往往同时恶化EMI。

三、Layout之前先做Loss Budget,Layout之后才有资格谈Sign-off

很多项目的顺序是反的:先把板画完,再导出S参数“看看结果”。问题在于,当仿真发现损耗太大时,BGA扇出、连接器位置、叠层材料、层数都已经冻结,工程师只能在局部修补。更高效的方法是,在Placement和Stackup阶段就拆预算:封装逃线预计消耗多少,主走线预计多少,过孔对多少,连接器多少,还要预留多少给制造漂移和温度。

对象设计阶段要回答的问题失败后优先动作
材料/叠层目标频段的Dk/Df、铜粗糙度模型是否可信?换材料、缩短通道、调整层距/线宽,并重新校准模型
BGA/Via过孔谐振、stub、anti-pad、参考转换是否可接受?Backdrill、盲埋孔、优化anti-pad或层跳转
走线插损、差分/共模转换、串扰是否进入预算?拉开间距、换层、减少并行、重新规划参考面
连接器S参数是否覆盖目标频率和安装结构?换连接器或把安装焊盘/过孔一起建模
系统通道Tx/Rx均衡后是否仍有统计裕量?回到Budget,不要只“加大均衡”

四、Sign-off要证明的是“边界条件下仍然成立”

如果最终报告只写“阻抗85 Ω±10%”,这不是高速通道Sign-off。真正的Sign-off至少要能回答:采用了哪一版stackup和材料模型?关键via/connector是否来自3D或实测S参数?通道模型对应哪个温度和工艺角?均衡参数是固定还是自适应?最坏通道在哪个lane、哪一块板、哪一种制造偏差下出现?

PCIe 7.0在2026年进入Preliminary FYI测试窗口,这类产品从“能仿真”到“能过一致性和量产”之间还有很长一段工程链路。对PCB团队来说,最值得升级的不是再记十条Layout规则,而是建立从Loss Budget、Stackup、Via/Connector建模,到端到端Channel仿真和制造验证的闭环。

工程结论:128 GT/s以后,PCB的核心能力不是把线画得更规整,而是把通道预算拆开、把不可控因素前移、把每一个局部结构放进端到端模型,并最终用Sign-off证明“这条链路在边界条件下仍有裕量”。
