这是PCB Layout岗位常见的实战题。面试官不是想听“摆整齐”，而是想判断你能否从原理图、结构约束和信号流向出发进行布局。
面试回答的核心先确认板框、接口、安装孔、禁布区及叠层，再按功能模块和信号流向放置关键器件，最后布局普通器件并完成布线与可制造性检查。
01考点①：布局前先拿到什么资料
应先核对原理图、BOM和封装，确认PCB板框、连接器和安装孔位置，读结构图、器件高度要求及散热约束；必要时先确认层叠、阻抗、关键高速或电源网络的约束。不能不看结构就从板中央随便摆元件。
02考点②：关键器件按什么优先级摆

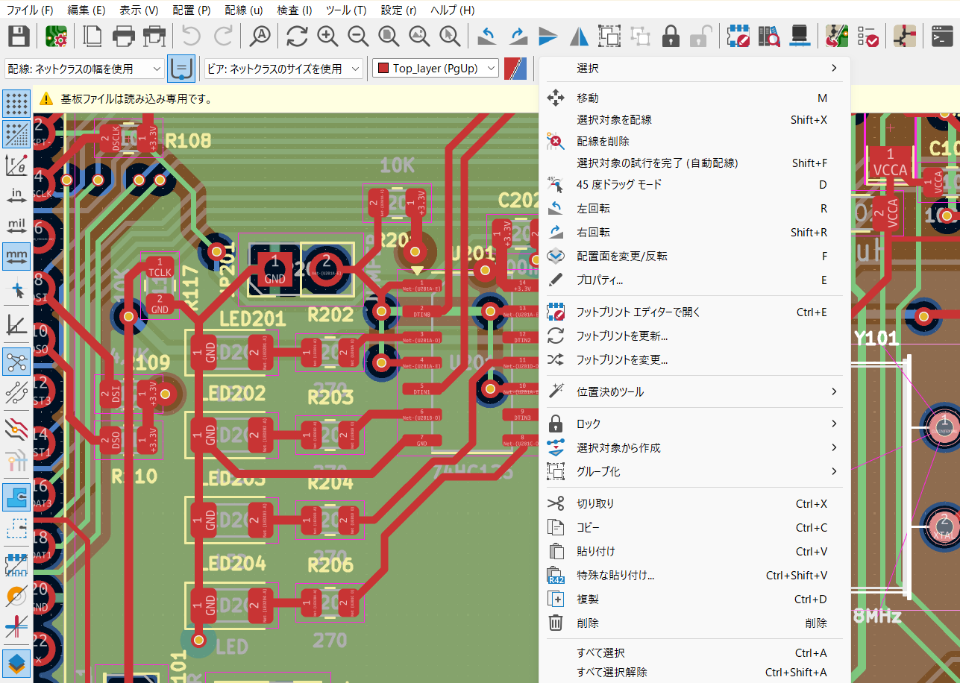

通常先固定连接器和受结构限制的器件，再根据电源输入、主控/BGA、存储器、时钟、接口及保护电路划分功能区。晶振尽量靠近相应芯片并遵循芯片手册的布局建议；高速连接器与PHY、DDR与主控尽量保证走线通道短而顺畅；大电流器件需要留出铜皮与散热空间。
03考点③：布线前还要检查哪些事
先检查电源大电流环路、回流路径、差分对出口、BGA扇出空间、模拟与数字敏感节点距离；再检查器件间距、测试点、维修操作空间、板边及装配工艺限制。关键区域规划妥当后再走线，可以减少后续反复推倒布局。
04面试参考回答
“我会按‘结构约束→功能分区→关键链路→电源与地→普通器件’的顺序布局。优先考虑接口、主控、高速器件、晶振和电源功率回路，提前留出扇出与回流通道，最后做DRC、DFM和可维修性复核。不同项目会按约束适当调整优先级。”
只回答“先大后小、先难后易”太空泛。要说明为什么关键器件必须优先、布局怎样影响走线和回流。
追问DDR芯片离CPU比较远、但板上位置很整齐，你会怎样判断这种布局是否合理？
