一个S参数曲线看起来平滑，并不能证明结果已摆脱网格密度和求解设置的影响。

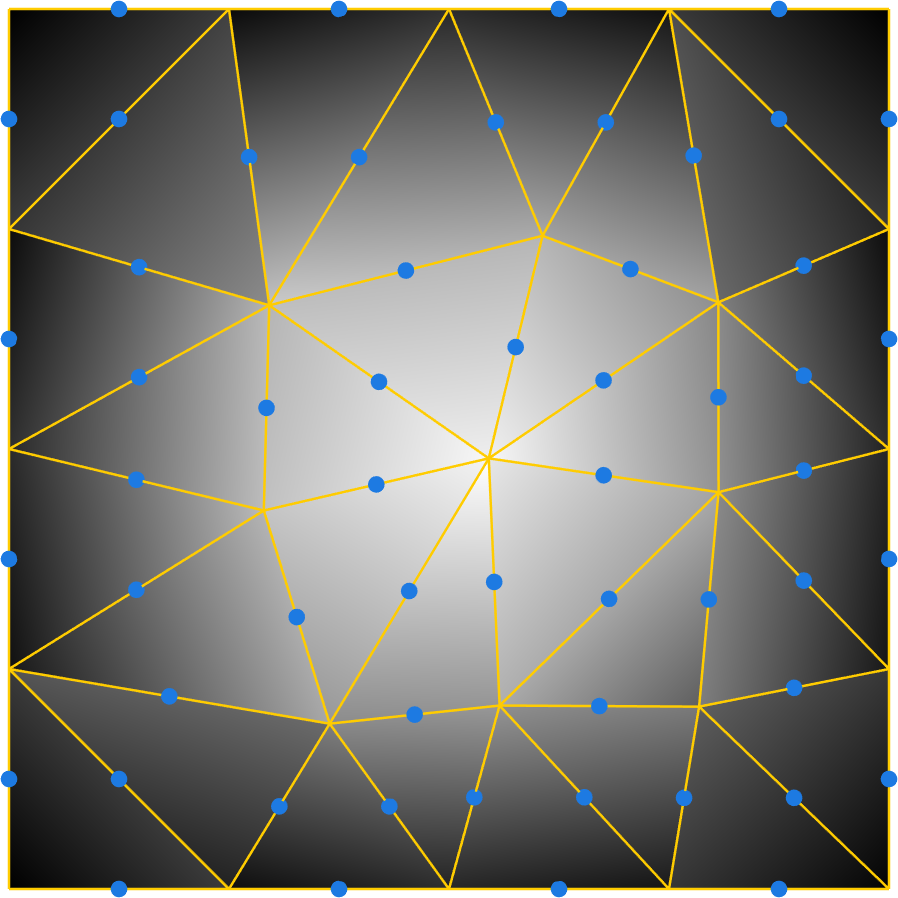

核心判断网格应在几何突变、场梯度较大或关键间隙处重点细化；结论必须通过可量化的网格收敛检查来建立。
0101 / 哪些位置更值得加密
在PCB 3D电磁模型中，过孔焊盘边缘、反焊盘、微小缝隙、接地连接、铜箔转角及材料分界处，电磁场可能快速变化。仅增加全局网格数不一定经济，应结合求解器自适应策略针对关键区域加密。
0202 / 收敛不等于曲线光滑
保留相同端口定义、边界、材料与频点范围，逐轮细化网格，比较关键S参数、端口阻抗或谐振频点的变化。收敛判据应在仿真前根据项目敏感度确定；不能仅用“图像看着差不多”代替差值检查。
0303 / 也要核对非网格因素
若结果仍明显漂移，需同时核对介质频散、铜粗糙度、金属厚度、端口参考面、辐射边界距离和几何简化。网格细化不能修复错误的材料模型或错误的激励方式。
0404 / 面试参考回答
“我会优先确认模型边界与材料正确，再对关键几何局部细化，记录每轮S参数、阻抗和谐振点偏差，直到变化满足预设容差。不是单纯追求最多网格，而是追求可重复的可信结果。”
网格收敛只能证明当前离散求解趋于稳定，不能单独证明模型与实物一致；仍需要测量或已验证的参考案例。
追问如果细化网格后S11稳定，但与实测仍差很多，你下一步优先检查哪些模型假设？
