丝印画了“绝缘框”,为什么线路板仍可能短路?先分清铜层、阻焊层与字符层

浏览量:10
时间: 2026-10-29 22:29:59

一道看似简单的制板题,真正考的是你能否把EDA图层与板厂实际加工步骤对应起来。

核心判断

丝印不是绝缘层;决定铜面哪些区域被覆盖的是阻焊工艺,决定导电路径的是铜层。

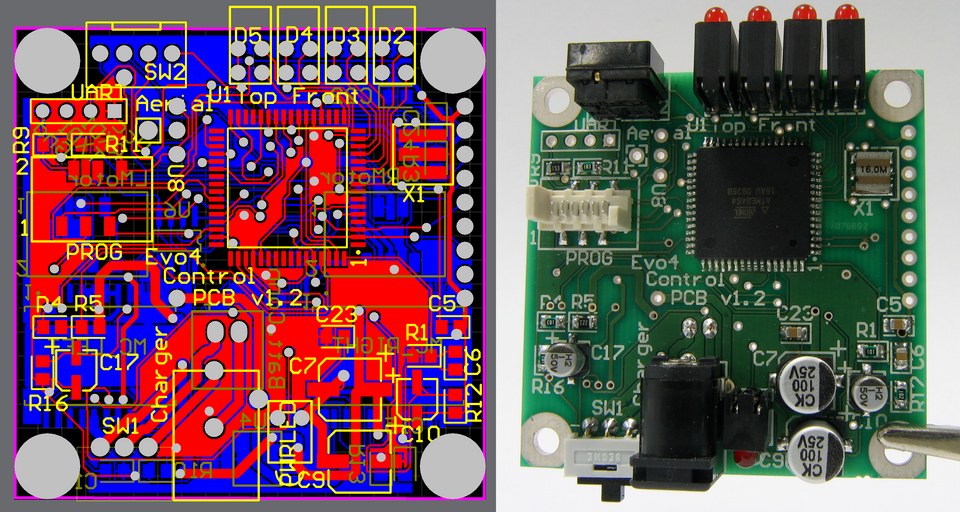

左为PCB CAD版图,右为对应的实物电路板,展示铜走线、阻焊、丝印和实装器件
左边是PCB设计界面,右边是实物成板:线路图形、绿色阻焊及白色字符各有不同功能,切勿混淆。

0101 / 图层识别

铜箔(Top/Bottom Copper)决定电连接;阻焊(Solder Mask)通过开窗位置决定焊盘露铜范围;丝印(Silkscreen)用于器件标识、极性提示和编号,不能替代阻焊或安全间距。文字画得再完整,也不能把错误走线变成绝缘走线。

0202 / 典型错误

将丝印框线当成禁止布线边界、把阻焊开窗当作铜箔开槽,或者用“盖油”代替电气间距校验,都可能使设计意图与成板不一致。对于高压间距,必须核对最终铜对铜间距及相关爬电/电气间隙要求,而非只看视觉油墨颜色。

0303 / 正确核对

先在EDA里分别开启铜层、阻焊层、字符层,再检查制造Gerber的层映射;看焊盘、测试点、金手指和器件边界是否符合工艺需求;最后结合板厂规则核对最小阻焊桥、字符避让和对位公差。

0404 / 面试参考回答

“我会把导电、保护和标识三层分开看:铜层管连通和绝缘间距,阻焊管覆盖及露铜窗口,丝印管可读性。DRC通过后还会复核Gerber叠层和板厂规则,避免软件显示正确而加工含义出错。”

容易失分的回答

不要把“上油”当成满足高压安规间距的证据;实际设计仍需按适用标准和工况确定。

追问

多层板的内层铜是否也有常规阻焊层?为什么?
