面试官问HDI任意层互连，不是在考你会不会画微盲孔，而是在看你是否理解叠层、微孔可靠性、顺序压合、Via-in-Pad和逃线之间的工程约束。

面试官真正想听什么？

如果面试官问“你做过HDI吗”“任意层HDI怎么设计”，他通常会继续追问：为什么这里用盲孔？为什么不用通孔？堆叠微孔有什么可靠性风险？BGA下的Via-in-Pad怎么处理？如果你只回答“HDI就是盲埋孔”，很容易被判断为只会画图。

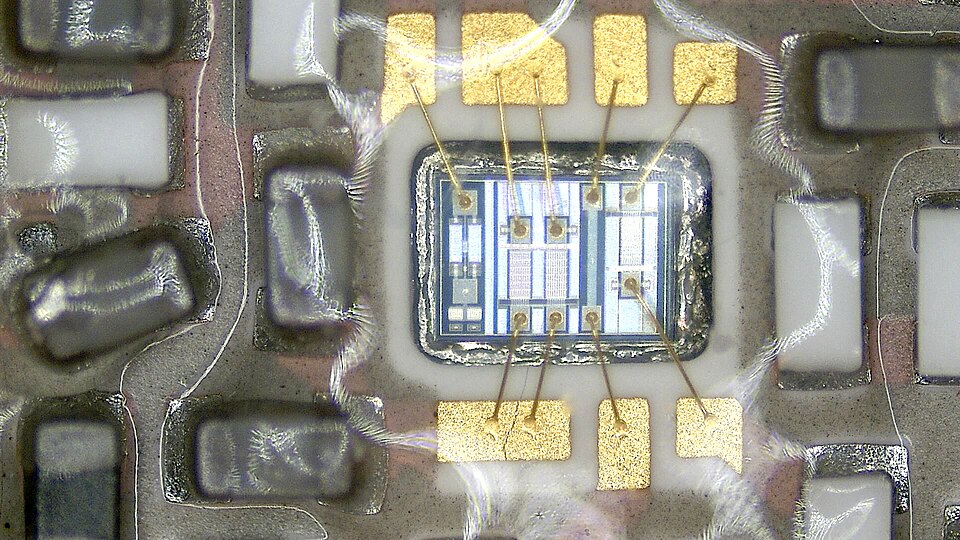

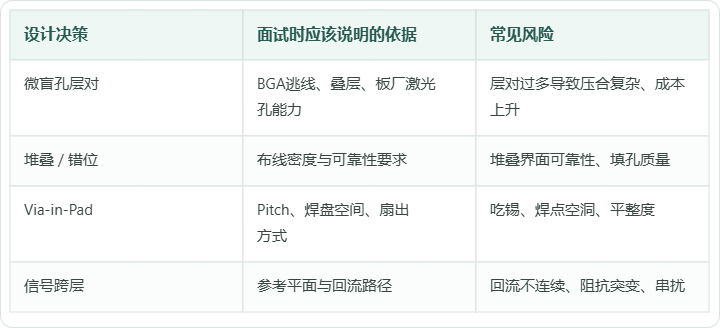

• 先定叠层与工艺：芯板、PP、铜厚、激光微孔层对、顺序压合次数必须先和板厂能力对齐。

• 再定互连策略：高密度BGA逃线时，微盲孔解决的是扇出与层间跳转，不是为了“看起来高级”。

• 堆叠与错位要权衡：堆叠微孔节省面积，但对填孔、电镀和界面可靠性要求更高；空间允许时，错位结构往往更稳健。

• Via-in-Pad要考虑后工艺：通常涉及填孔、镀平、焊盘共面性，否则会带来吃锡、空洞或焊接不稳定。

一个更像工程师的参考回答

“我做HDI时不会先从布线开始，而是先确认板厂能做到的激光孔结构、最小线宽线距、铜厚、微孔层对和顺序压合次数。BGA区域根据Pitch和逃线需求决定是否采用Via-in-Pad。对于堆叠微孔，我会重点关注填孔质量、界面铜可靠性和热循环风险；如果空间允许，会优先评估错位微孔。高速信号还要同时检查参考平面连续性、回流路径和过孔残桩，不能只为了逃线把信号随意跨层。”

面试官继续追问，你怎么接？

容易失分的说法

“任意层HDI就是所有层之间都能直接打孔，所以布线很自由。”

这句话忽略了顺序压合、微孔层对和制造可靠性。真正的HDI设计自由度来自工艺能力，不是EDA工具里能画出来就代表能稳定生产。
