USB 3.0接口调试时，很多问题并不是“差分线有没有等长”这么简单。连接器、ESD保护器件、可选共模器件和主控引脚的相对位置，会同时影响保护路径、回流路径与高速通道损耗。面试回答应先说布局原则，再说明哪些器件不能机械地固定顺序。
01
先给结论
优先把连接器和接口保护的物理边界定下来；ESD器件通常尽量靠近外部接口，保护回路短而直接。共模扼流圈是否放、放在哪里，要结合接口参考设计、EMI实测和通道损耗决定，不是每个USB 3.0设计都必须加。
布局评审按这个顺序走

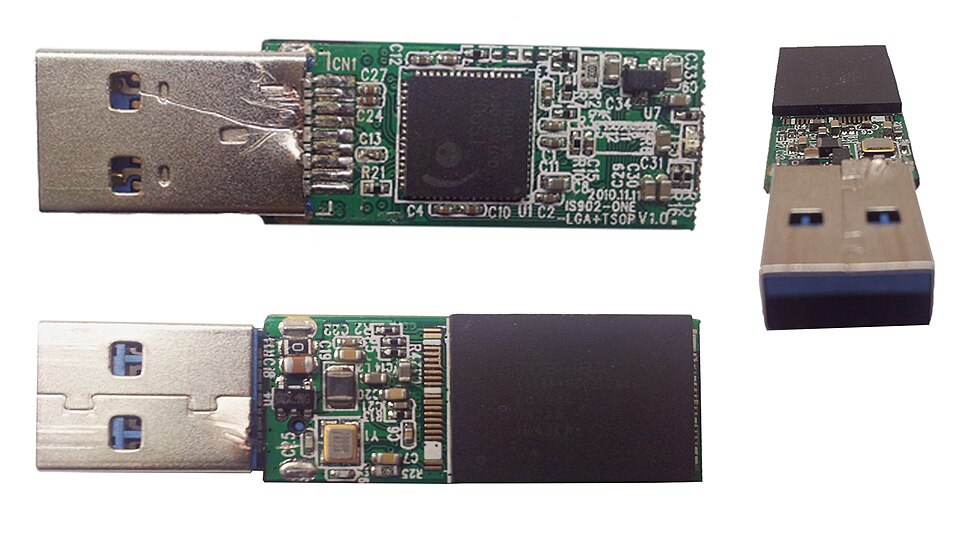

先定连接器位置。连接器受外壳、结构件和插拔空间约束，通常先确定；再确认高速差分对从连接器到PHY的路径是否连续。
再安排ESD保护。让浪涌电流尽可能在接口附近就被引到合适的回流路径。器件离接口太远、接地支路绕得太长，都会增加寄生电感，降低实际保护效果。
最后决定共模器件与滤波网络。若参考设计或EMI测试表明需要共模扼流圈，应同时检查封装焊盘、差分对连续性、器件插入损耗和回波损耗；不能为了“看起来更完整”就随意串入器件。
高速差分对的四个核对点
阻抗连续按板厂叠层与接口要求控制差分阻抗，不能只凭线宽经验值。
回流连续避免跨参考平面分割；换层时确认回流路径也有合理过渡。
少打过孔每次换层都会引入寄生不连续；能少则少，必要时再评估过孔结构。
不留支线避免测试点或分支形成长 stub，尤其不要把高速线当普通GPIO随意引出。
面试参考答法
我会先确定连接器和结构边界，再把ESD保护放在接口入口附近并优化泄放回路。共模扼流圈是否需要，要依据接口参考设计、EMI问题和高速通道损耗评估。最后检查差分阻抗、参考面连续性、过孔与支线，并通过DRC、通道仿真和实测共同确认，而不是只看差分等长。
容易失分：不要把“ESD器件一定要放在某个固定器件之前”说成绝对规则。具体连接关系要看器件拓扑、厂商参考设计、接口标准与电流泄放路径。
追问准备
如果加了共模扼流圈后EMI改善，但眼图变差怎么办？检查器件在目标频段的共模抑制和差模插损，复核封装与焊盘不连续，并对比加器件前后的通道损耗和眼图；若改善不值得牺牲信号裕量，应调整器件型号或布局方案。
