Smith圆图不是装饰:50Ω系统里,电抗为什么会让点沿曲线移动?
假设VNA测出负载阻抗并非50Ω,面试官让你“在Smith图上解释怎么匹配”,你不必凭空报电感和电容的数值,但要能说明归一化阻抗、反射系数和串联/并联元件各自使轨迹怎样变化。

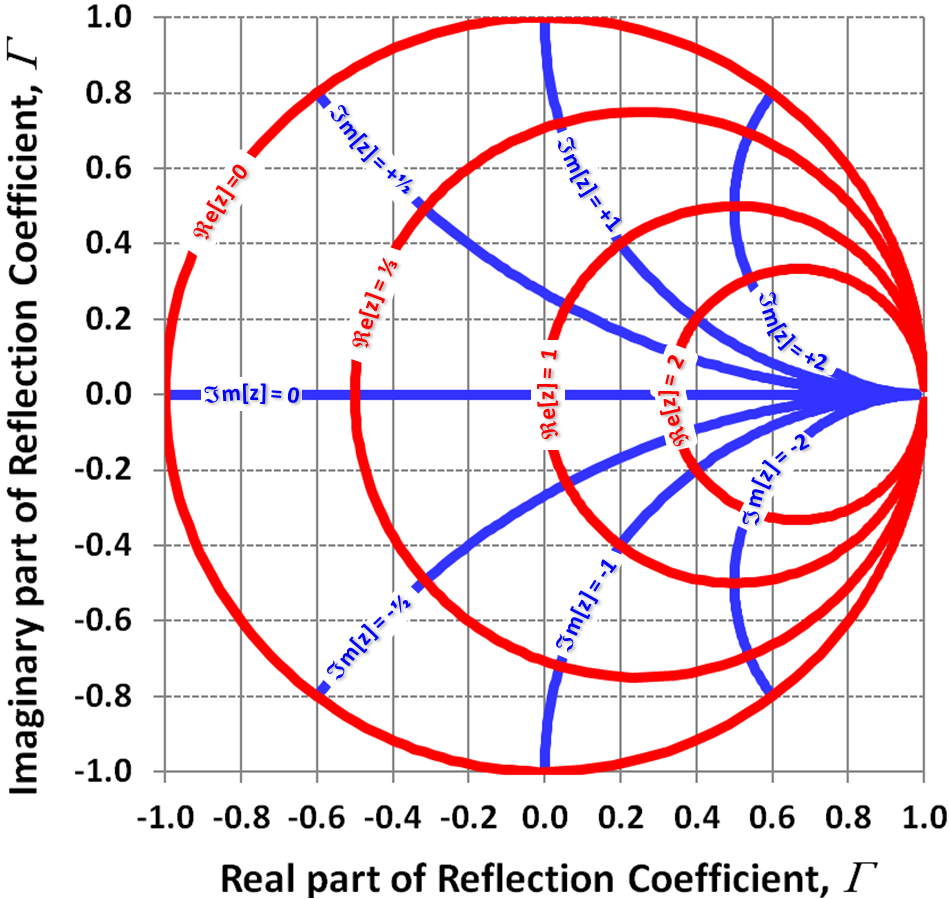

这张图到底画的是什么
中心表示匹配点:以50Ω系统为例,负载阻抗为50+j0Ω时,归一化阻抗z=1+j0,反射系数Γ=0。外圆对应|Γ|=1的无耗极限,点距圆心越远,反射越大。图中不同的电阻与电抗轨迹不是几组“经验线”,而是z与Γ之间的映射。

走图的方法
先归一化:把待匹配阻抗除以50Ω,得到r+jx。
串联元件:在阻抗Smith图上增加或减少电抗,沿等电阻圆移动。串联电感提供正电抗,串联电容提供负电抗;实际方向与坐标使用方式需要一致。
并联元件:转为导纳表示,再依据加入的电纳沿等电导轨迹移动。不要直接在阻抗图上把并联电容当作“沿等电阻圆加电抗”。
最后回到频率:L、C的电抗随频率变化,匹配网络只能针对目标频带与器件Q、寄生参数进行评估。
为什么只看S11不够
匹配改善不等于整机增益必然提高。插损、噪声系数、功率容量、器件稳定性以及匹配网络额外损耗同样重要;图纸计算完成后还应结合VNA校准、参考面及实际板级寄生验证。
简短参考回答
“Smith图把归一化阻抗映射到反射系数平面。我会先明确系统阻抗与工作频率,再按串联阻抗或并联导纳的规则规划路径,最终验证S11与带内损耗,而不是仅追求图上的点落到圆心。”
