柔性板（FPC）最容易出问题的地方，往往不是连接器或焊盘，而是反复弯折的区域。面试时如果只说“弯折处不要放器件”，还不够；还要说明弯折类型、弯折半径、铜箔结构、走线方向和材料工艺之间的关系。静态折弯与动态反复弯折的要求也不能混为一谈。
先看实际柔性板结构

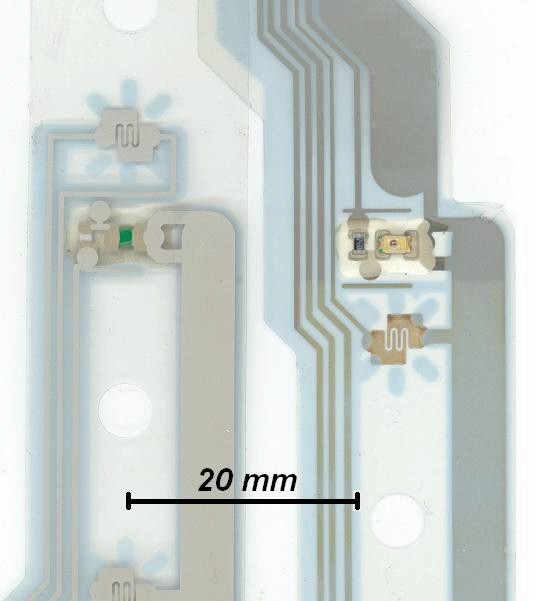

图片展示的是柔性线路板实物。实际弯折区要结合产品的运动方式与机械结构确认，不能仅凭外观判断其允许的最小弯折半径。
动态弯折区重点检查什么？
先区分静态与动态。装配时折一次、使用中偶尔调整，与每天反复弯折数万次，疲劳寿命要求完全不同。先明确弯折次数、行程、速度、温度和安装空间。
弯折半径按叠层确认。不能把某个“厚度的几倍”当成所有FPC通用的保证值。铜厚、基材、覆盖膜、胶层、层数及动态寿命目标都会改变允许半径，应以材料供应商和板厂的设计规范为准。
走线尽量平顺。避免在弯折区放置焊盘、过孔、器件和突变的铜面边缘；需要跨越弯折线时，评估走线相对弯折轴的方向，减少急转角和局部铜宽突变，并让多根走线分布尽量均匀。
核对铜箔与叠层。动态弯折常会关注延展性更好的铜箔、导体所在层以及中性层附近的应变。具体采用何种铜箔和叠层，要由弯折寿命和供应商工艺共同确定。
器件区与弯折区分开。需要补强板时，补强区域应服务于连接器或装配固定，不要无意中把刚性补强延伸到必须弯折的位置。
工程评审顺序
先拿到机械运动轨迹和弯折寿命目标，再划出动态弯折禁布区；随后审走线方向、铜宽变化、层叠和覆盖膜，最后与板厂确认可制造性并通过样件弯折测试验证。
面试参考回答：
“我会先确认FPC是静态弯折还是动态反复弯折，并拿到弯折半径、次数和空间约束。之后把弯折区单独标识，尽量不放器件、焊盘和过孔，检查走线相对弯折轴的方向、铜宽突变和叠层结构。最小半径不会直接套通用倍数，而是按具体材料和板厂规范确认，最后用样件做机械寿命验证。”
常见追问
为什么动态弯折比静态弯折更关注铜箔疲劳？
弯折区一定不能有过孔吗？如果结构上无法避开，评审需要哪些供应商数据？
补强板、覆盖膜开窗和连接器固定分别会怎样影响弯折区？
本文用于电子工程师技术学习与面试准备，具体设计应结合器件数据手册、产品规范、仿真和实测结果确认。
