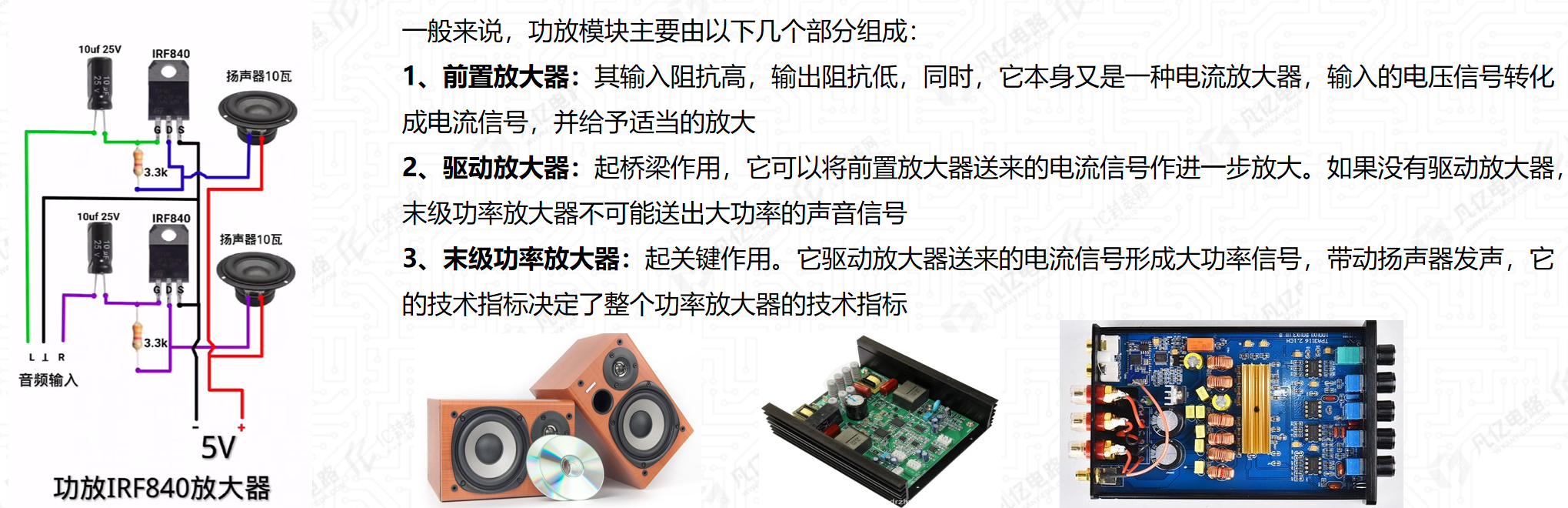

一、功放模块电路的概述

功放模块（Power Amplifier Module）是一种用于音频、射频或其他信号放大的电子模块。它可将低功率信号放大到较高功率，以便驱动扬声器、天线或其他负载。功放模块通常由一个放大电路、输入和输出连接器、电源接口和其他控制电路组成。放大电路是功放模块的核心部分，它负责将输入信号放大到所需的功率水平。输入信号可以是来自音频源、射频发射器或其他信号源。
功放模块根据其应用可以分为不同类型，如音频功放模块和射频功放模块。音频功放模块通常用于音响设备中，如音响系统、汽车音响等。射频功放模块则常用于无线通信设备中，如手机、无线电、雷达等。

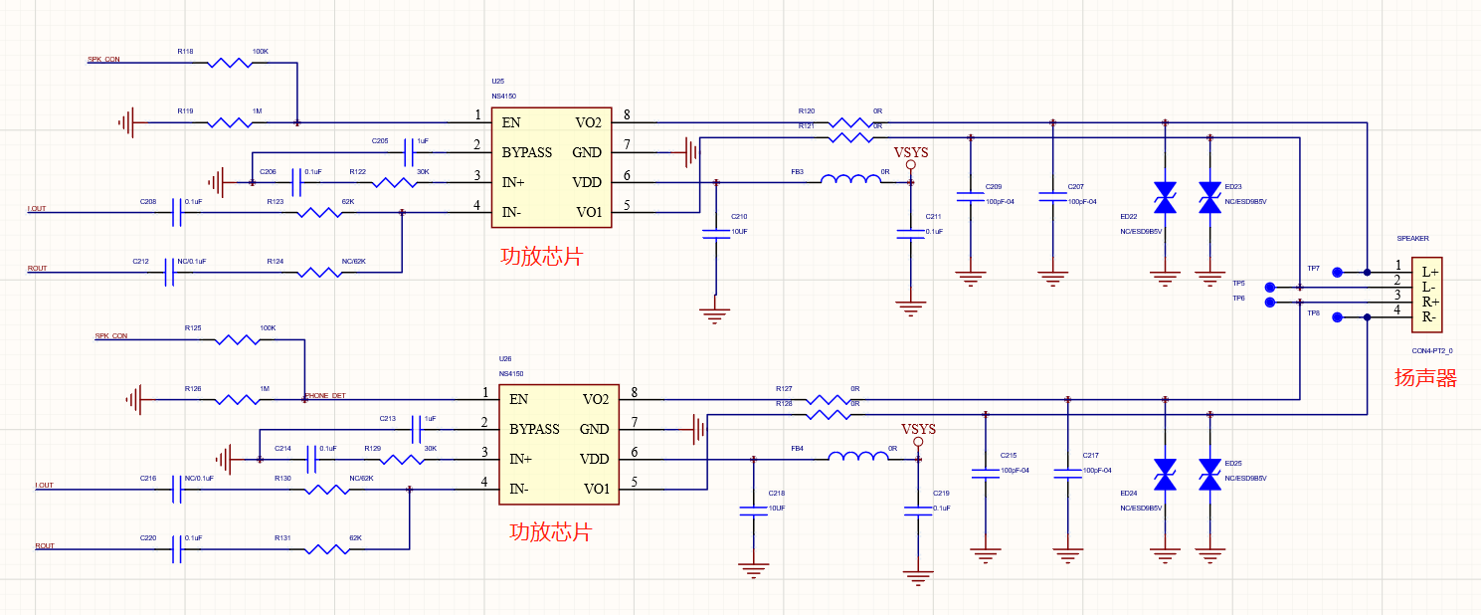

二、常见音频功放模块图示以及管脚定义

EN：使能管脚，是控制芯片工作状态的管脚，它通常用来启用或禁用芯片的功能，以实现对芯片的控制和管理
Bypass：内部共模电压旁路电容脚，接1uF 电容至GND，通过连接适当的电容器，BYPASS管教提供低阻抗路径，将电源噪声短路到地，这有助于减少电源噪声对功放芯片的干扰，保证电源供应的纯净和稳定
VO1：音频输出负极，用来连接扬声器或者其他负载电路，作用是将功放新派你放大的音频信号传递给扬声器，使扬声器产生相应的声音
VO2：音频输出正极，用来连接扬声器或者其他负载电路，作用是将功放新派你放大的音频信号传递给扬声器，使扬声器产生相应的声音
IN+：音频输入正极，用于接受外部音频信号 IN-：音频输入负极，用于接受外部音频信号
VDD：电源输入及音频功率管供电脚 GND：地

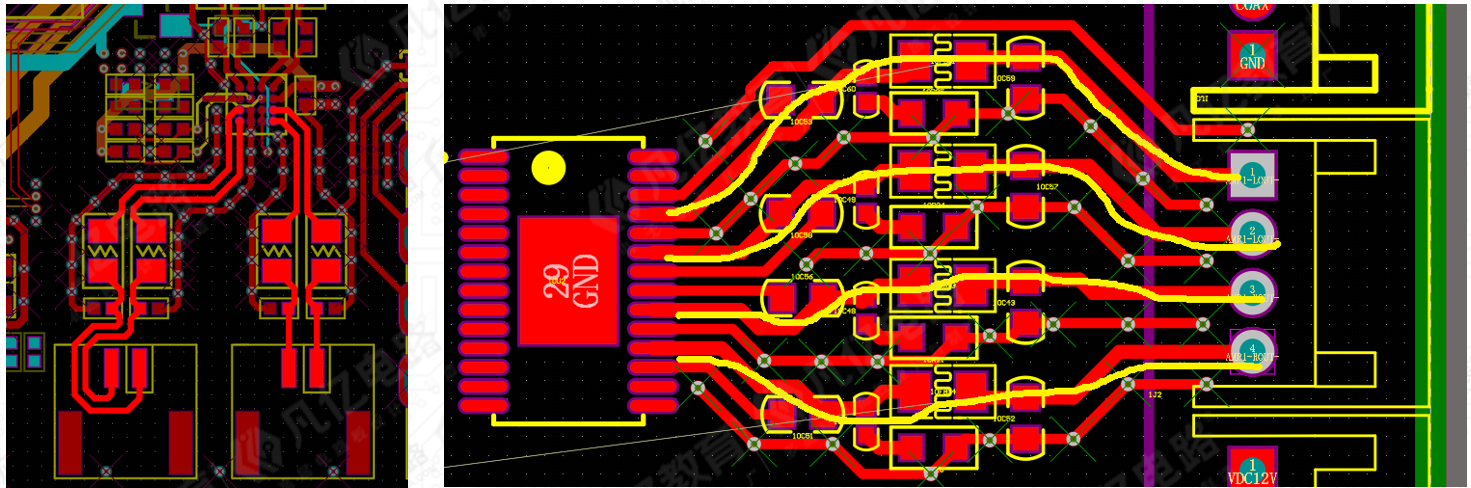

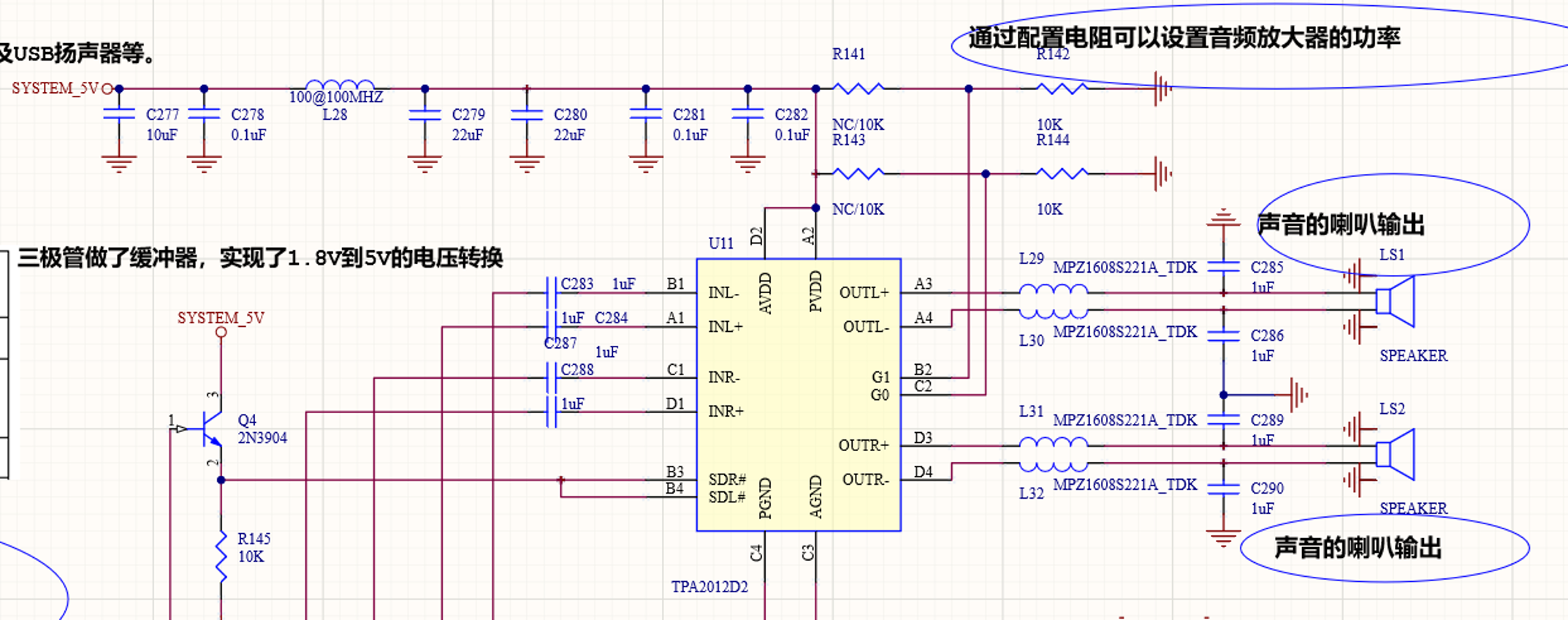

三、功放电路的布局布线要点分析

1、布局注意信号流向，信号链路尽量呈现一字型布局，使信号尽量顺且短，避免拐角；
2、喇叭的功放输出如有放置磁珠、LC滤波等器件，建议靠近功放输出放置，可有利于优化EMI；
3、对于耳机座、麦克风的 TVS 保护二极管，放置上尽量靠近连接座，信号拓扑为：耳机座/麦克风，TVS→IC；这样使得发生ESD 现象时，ESD 电流先经过 TVS 器件衰减；TVS 器件走线上不要有残桩，TVS 的地管脚建议尽量增加地过孔，至少保证两个 0.4mm*0.2mm 的过孔，加强静电泄放能力。
4、音频线走线应远离电感区域、RF信号、 LCD、DRAM 等高速信号线音频信号的相邻层必须为地平面，禁止在高速信号线附近打孔换层；
5、喇叭的 SPKP/SPKN 信号耦合走线，并整组包地，线宽根据输出的峰值电流进行计算，建议20mil以上，并尽量缩短走线以控制线阻；
6、左右声道输出应独立包地，避免串扰，优化隔离度；
