一、SATA接口与IDE接口的定义

SATA接口：SATA（Serial ATA）是一种用于连接存储设备的接口标准，用于传输数据以及控制硬盘驱动器等设备。它是一种电脑总线，主要功能是用作主板和大量存储设备（如硬盘及光盘驱动器）之间的数据传输，由于采用串行方式传输数据而得名，还具有结构简单、支持热插拔的优点。
SATA是速度更高的硬盘接口，具备了更高的传输速度，并具备了更强的纠错能力。目前已经是SATA 3.0，理论传输速度达到600MB/s（此速度为理论平均值）。SATA接口有多个版本，其中包括SATA 2.0（也称为SATA II）和SATA 3.0（也称为SATA III）

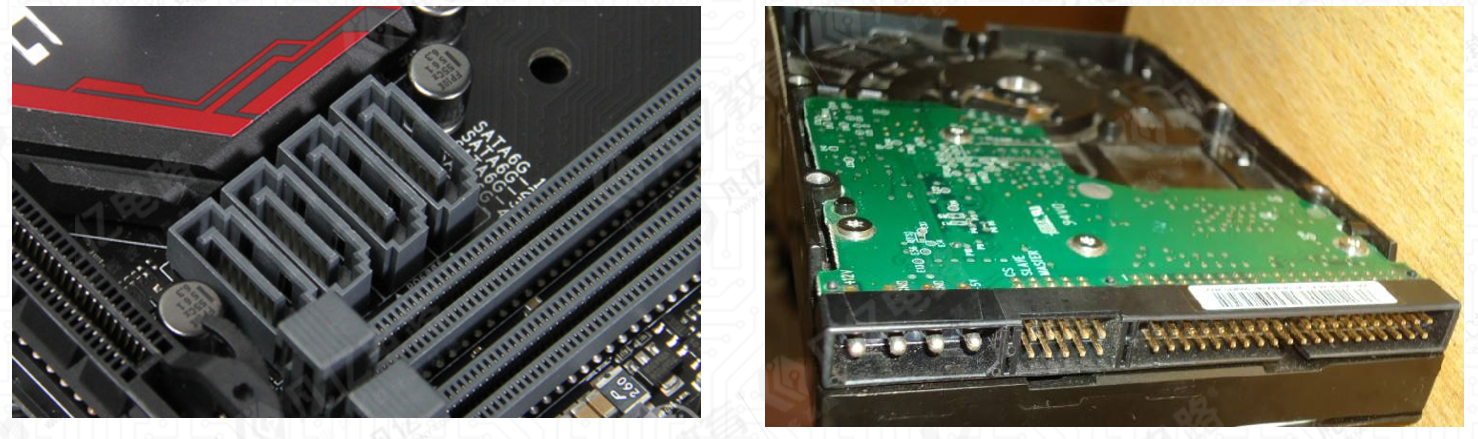

IDE接口：IDE即Integrated Drive Electronics，它的本意是指把控制器与盘体集成在一起的硬盘驱动器，IDE是表示硬盘的传输接口。我们常说的IDE接口，也叫ATA（Advanced Technology Attachment）、PATA接口，PC机使用的硬盘大多数都是IDE兼容的，只需用一根电缆将它们与主板或接口卡连起来就可以了。

二、SATA接口与IDE接口的区别是什么

首先要明确一点，IDE、SATA都是ATA接口，SATA接口是串行数据接口，俗称串口，IDE接口是并行数据接口，俗称并口
那IDE接口与SATA接口的区别是什么：
1、SATA硬盘比IDE硬盘传输速度高，IDE根据规范，最高到133MB/s，SATA可提供150MB/s的高峰传输速率，SATA2.0和SATA3.0可以达到300MB/s和600MB/s，比IDE硬盘有更快的传输速率。
2、相对于IDE硬盘的PATA 40针的数据线，SATA的线缆少而细，传输距离远，可延伸到1米，使得安装设备和机内布线更加容易。连接器的体积小，这种线缆有效的改进了计算机内部的空气流动，也改善了机箱内的散热。
3、相对于IDE硬盘系统功耗有所减少，SATA硬盘使用500豪伏的电压就可以工作；
4、优势不同。IDE接口把盘体与控制器集成在一起减少硬盘接口的电缆数目与长度，数据传输的可靠性得到增强，硬盘制造起来变得更容易的技术。SATA接口连续串行的方式传送数据，可以在较少的位宽下使用较高的工作频率来提高数据传输；
5、功能不同。IDE接口是把“硬盘控制器”与“盘体”集成在一起的硬盘驱动器。SATA接口主要功能是用作主板和大量存储设备（如硬盘及光盘驱动器）之间的数据传输。
6、SATA不依赖系统总线的带宽，而是内置时钟频率，支持热插拔，可以象U盘一样使用，而IDE硬盘不支持热插拔；

三、SATA2.0与SATA3.0的区别是什么

1、传输速度：SATA 2.0接口：最高传输速率为3Gb/s（300MB/s），SATA 3.0接口：最高传输速率为6Gb/s（300MB/s）
2、向后兼容性：SATA 3.0可向后兼容2.0及更早版本。当主板或硬盘驱动器只支持2.0接口时，仍可用3.0的硬盘驱动器，但传输速度受限2.0
3、数据线长度：SATA 2.0接口的数据线长度最长为1米，而SATA 3.0接口的数据线长度最长为2米。
4、电源管理：SATA 3.0接口相对于2.0接口增加对电源管理的支持。3.0接口可启用硬盘驱动器在连接不使用时，进入睡眠模式以节省能源。这对于笔记本电脑或需要长时间运行的服务器等场景非常有用。
5、稳定性和容错性：SATA 3.0接口在稳定性和容错性方面比2.0接口更高。可以更好地抵抗干扰和误码，并提供更可靠的数据传输。
6、转接卡或扩展卡支持：由于SATA 3.0接口传输速度更高，因此需要更高质量的电缆和接口连接以发挥其最大性能。一些旧的转接卡或扩展
卡可能不支持SATA 3.0接口，也就是说，如果您使用这些卡连接SATA 3.0硬盘驱动器，您的传输速度可能仍然受限于SATA 2.0的最高速度。
7、实际使用中的差异：在实际使用中，大多数用户可能难以感受到SATA 3.0和SATA 2.0接口之间的差异，尤其是在传输速度上，除非用户处理大量数据传输或工作负载。一般来说，对于常规办公和日常使用，SATA 2.0已经足够快，并且更实用。。

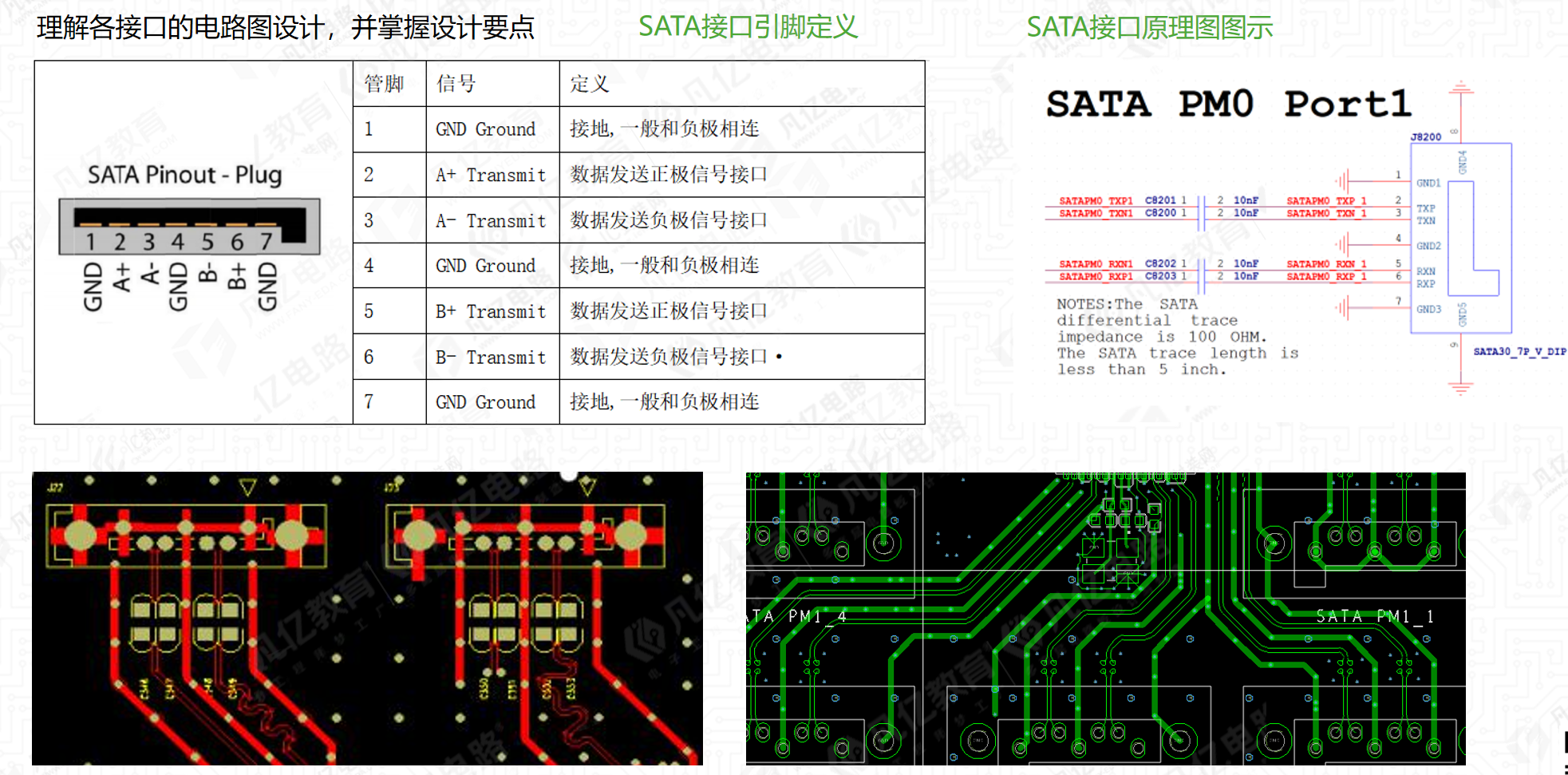

四、SATA模块引脚定义以及图示

1、为了避免板上的信号反及过压保护防止芯片被损坏。SATA的收发AC耦合电容都放置在连接器端。

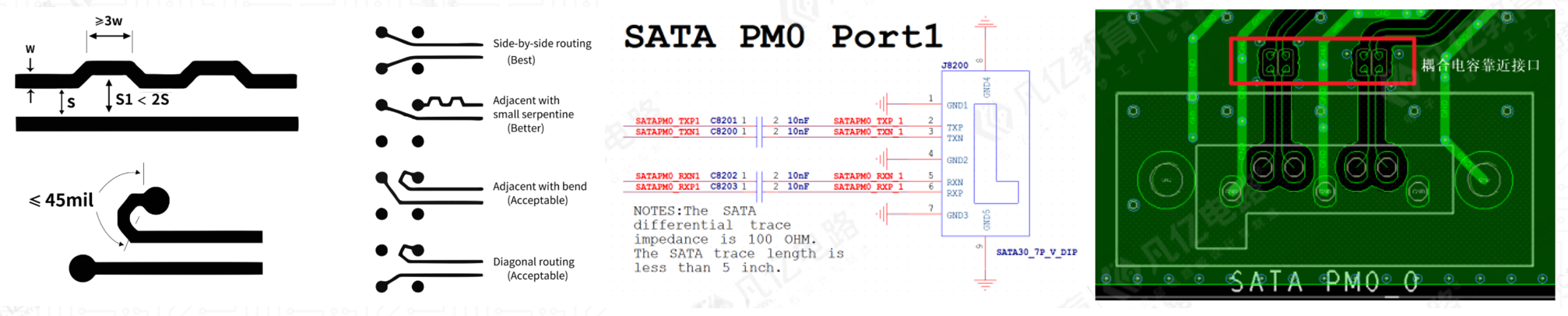

2、SATA是高速差分，包含一个发送讯号对和一个接收讯号对，使差分对的走线长度保持一致非常重要，不匹配的走线长度会减少信号之间的差值，增加误码率，而且还会产生共模噪音，因而增加EMI辐射，误差要求按照<6mil的要求，差分对内等长需按照差分等长处理规范。

3、差分100ohm ±10%，建议优先选择100欧，如果叠层无法实现100欧， 至少满足90ohm±10%
4、走线长度：走线整体长度应该小于6 inches
5、差分对与对之间间距：建议大于等于4倍SATA线宽
差分与其它信号间距：建议大于等于4倍SATA线宽

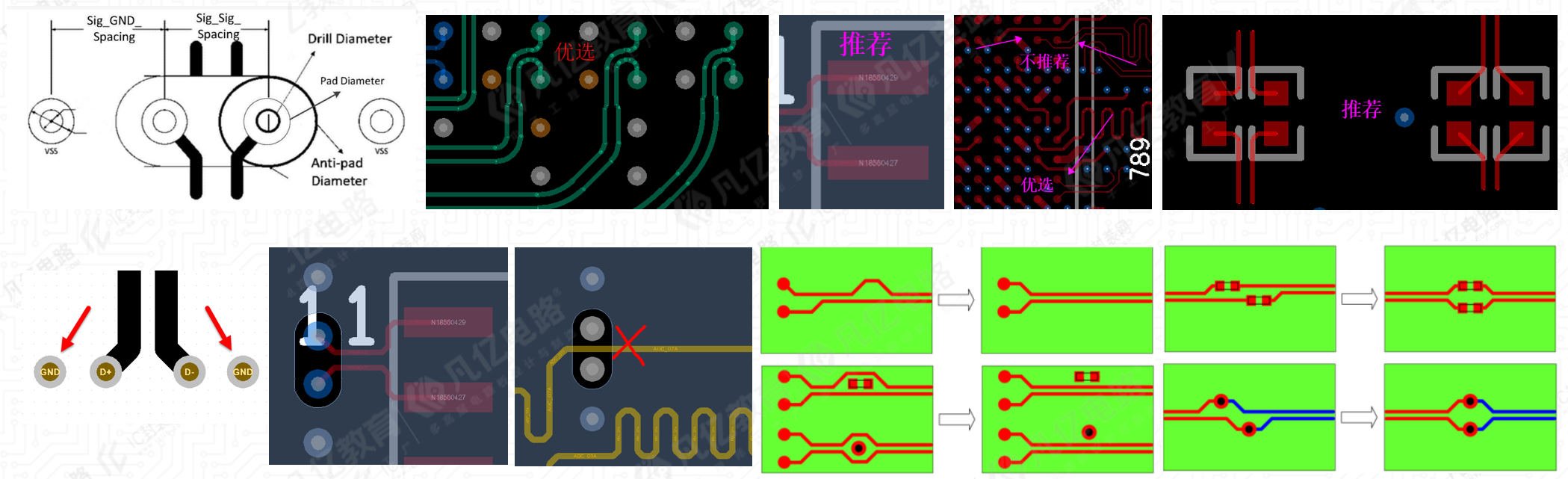

6、差分线对应尽可能的在PCB表层走线(微带线)，如果差分线对必须在不同的层走线，那么过孔两侧的走线长度必须保持一致，改变走线层，则必须保证走线层改变后仍有合适的回流路径，通常的做法是过孔旁边增加GND过孔，各信号所允许过孔数量，建议不超过2个
7、差分信号2个过孔中间，所有层保持净空，禁止其他信号通过，差分信号出线方式应保持耦合与对称，尽可能的减少不耦合长度。
8、在差分走线下方，应保持完整的参考平面，在高速走线两侧，走线相对于参考平面高度10倍距离范围内，不应被切断或有挖空的区域。
