DP1.4接口的PCB布局布线要求

DP接口,全称为DisplayPort接口,是一种由视频电子标准协会(VESA)标准化的数字显示接口。它主要用于连接视频源(如计算机、游戏机)和显示设备(如显示器、电视)。DP接口不仅支持视频信号的传输,还可以同时传输音频、USB或其他形式的数据。DP接口的设计目标是取代传统的VGA、DVI和FPD-Link接口,并且通过使用有源或无源适配器实现向后兼容,例如与HDMI和DVI接口的兼容。
DP接口相比于HDMI接口,可提供高性能视频(更高分辨率(如4K、8K)或高刷新率)传输的同时,还具备成本效益和多屏支持等优势,适合对显示性能有较高要求的用户和专业应用场景。

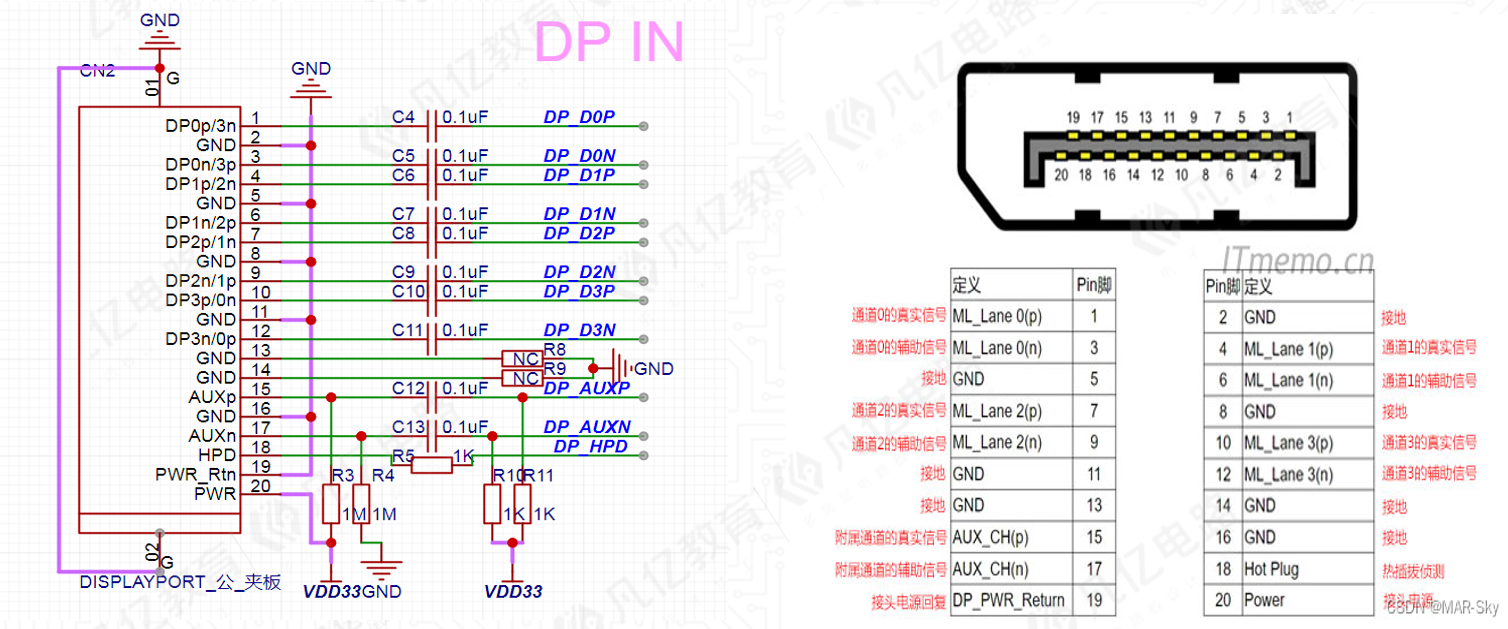

DP接口,具有一系列特定的管脚定义,用以确保视频和音频信号的传输以及其它功能的实现,DP接口有20根引脚。
高速差分信号DP0~DP3:DP接口包含4路高速差分信号,这些信号负责传输视频数据。它们是单向的,从显卡到显示器,因为反向传输高速数据并不实用。这些高速信号通常分布在接口的两侧。
低速差分信号AUXP/AUXN:1路低速差分信号,主要用于显示器向显卡传输信息,如显示器型号、分辨率等,及可能的摄像头或触屏回传功能。
供电和地线:DP接口还包含供电和地线,以确保稳定的电源供应和良好的接地。
热插拔检测HPD:DP接口包含热插拔检测功能,允许设备在连接或断开时被系统正确识别。

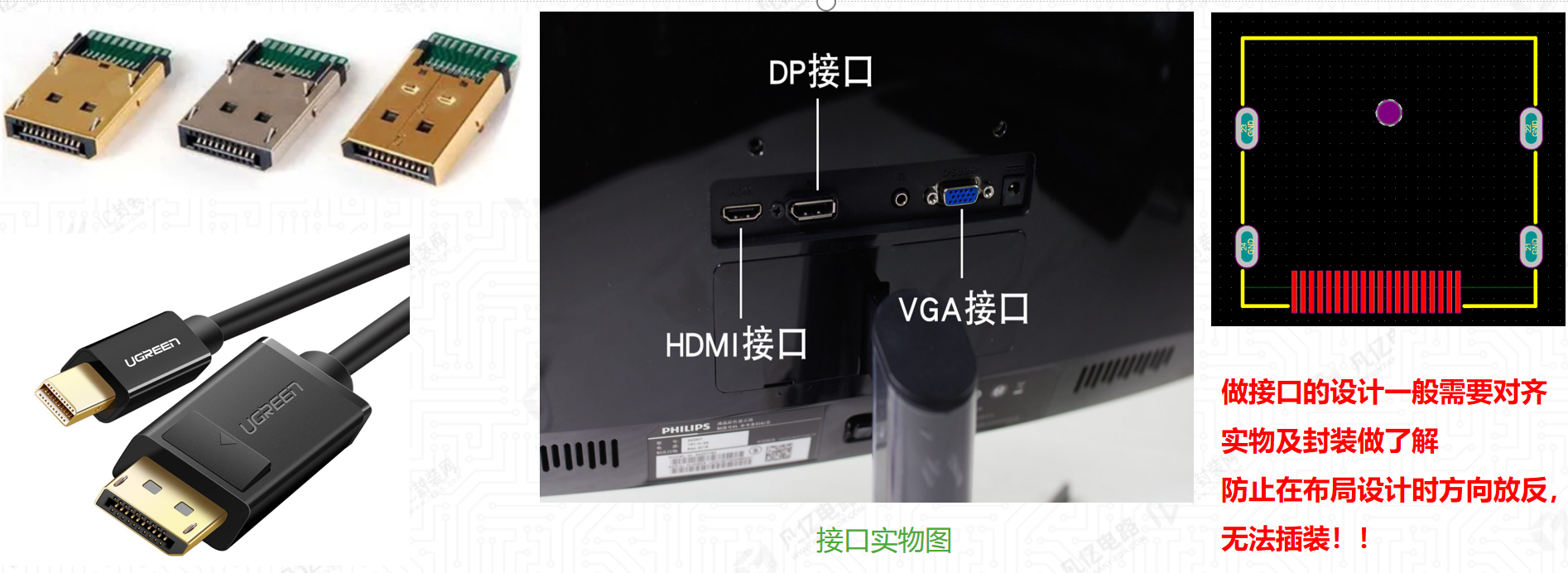

1、DP接口靠近板边或结构定位放置,板框和丝印边框对齐,方便插拔;

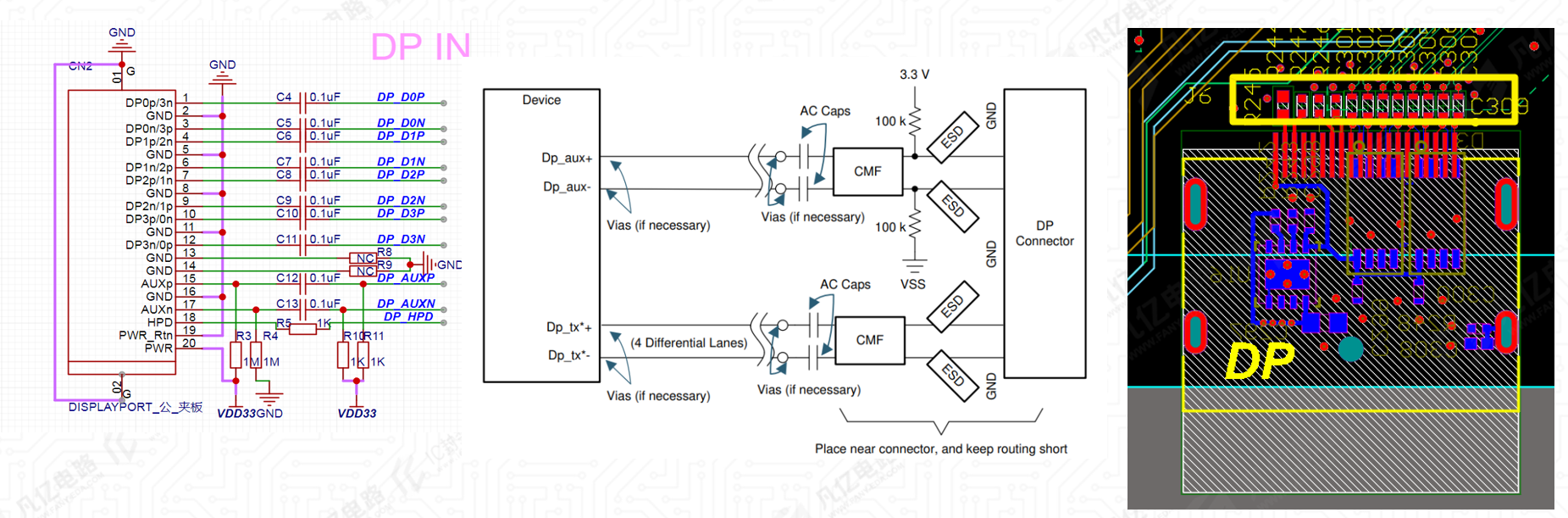

2、差分耦合电容、共模电感和ESD等器件尽量靠近DP座并放置,注意耦合电容和DP座子的距离,留有一定的的间距,一般建议1.5mm,考虑后焊的情况,耦合电容推荐使用0402封装,电容值通常为100nF;
3、在布局时,尽量使差分线路最短,以缩短差分线距离;
4、DP座上机壳地与数字地需要个开始,隔离宽度保持2mm,完全分开并做单点连接。

1、阻抗控制要求:DP信号是一个差分信号接口,通常控制100欧姆的差分阻抗,以及50欧姆的单端阻抗。走线长度尽量控制在4000mil以内;
2、走线要求:尽量缩短走线长度,远离开关电源、晶振等噪声源,走线需要打孔时,过孔会造成线路阻抗的不连续,建议在信号线换层孔附近添加回流孔,尽量减少换层孔;过孔数量不要超过2个,以减少信号的衰减和时延差异;
3、差分走线要求:差分走线应保持对内5mil的误差等长要求,并按照差分等长规范进行等长。其中的4对高速差分对之间也需要严格的保持10mil误差等长,以保持信号的完整性和减少时序误差,避免信号失真和时钟偏移。同时低速差分信号对AUXP/AUXN也应与高速信号对保持一定的等长关系,以减少不同信号对之间的相互影响;
4、差分对间距离:避免信号相互干扰,差分信号对之间的距离应≥6倍DP线宽,与其他信号之间的间距也应≥6倍DP线宽;
5、参考平面要求:走线下方应为完整的参考平面,信号线与参考平面边缘的最小间距应不小于5倍DP线宽,以减少边缘效应的影响;
5、阻抗连续处理:由于元器件的PAD width会导致阻抗不连续,因此建议在元器件pad下方的参考层挖空以减小阻抗的不连续性。

6、BGA区域走线建议:

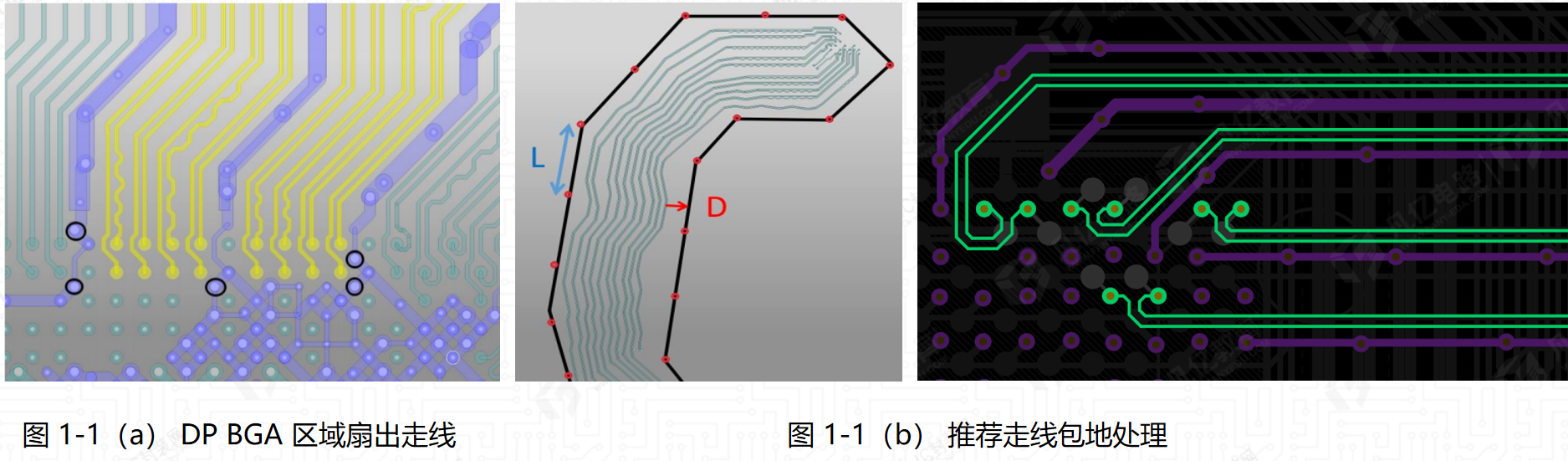

1)建议在BGA区域的以下位置加地通孔,如图1-1(a)所示,并建议按图1-1(b)所示作包地处理:其中L为包地线地过孔间隔,D为包地线距离信号线之间的空气间距,建议≥4*W。

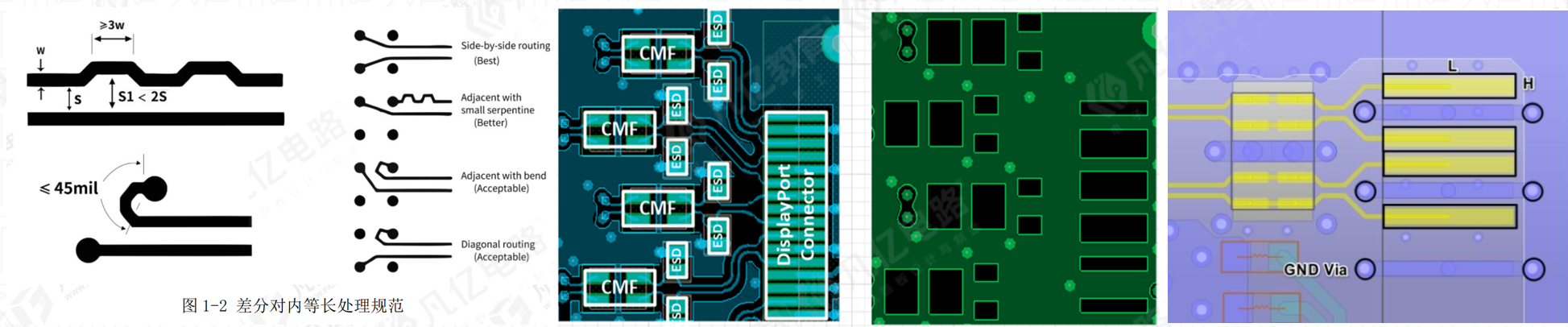

2) 差分对内等长误差控制 6mil, 应该按照以下要求进行等长控制, 如图 1-2 所示。
