一、SDRAM与DDR的区别与联系

什么是SDRAM（同步动态随机存储器）
SDRAM: Synchronous Dynamic Random Access Memory, 同步动态随机存储器。
– 同步(Synchronous )指其总线工作在同步时序的方式下，由同一时钟同步触发。
– 动态(Dynamic )是指存储阵列需要不断的刷新来保证数据不丢失；
– 随机(Access )是指数据不是线性一次顺序存储的，而是自由指定地址进行数据的读写。
什么是DDR（双倍速率同步动态随机存储器）：

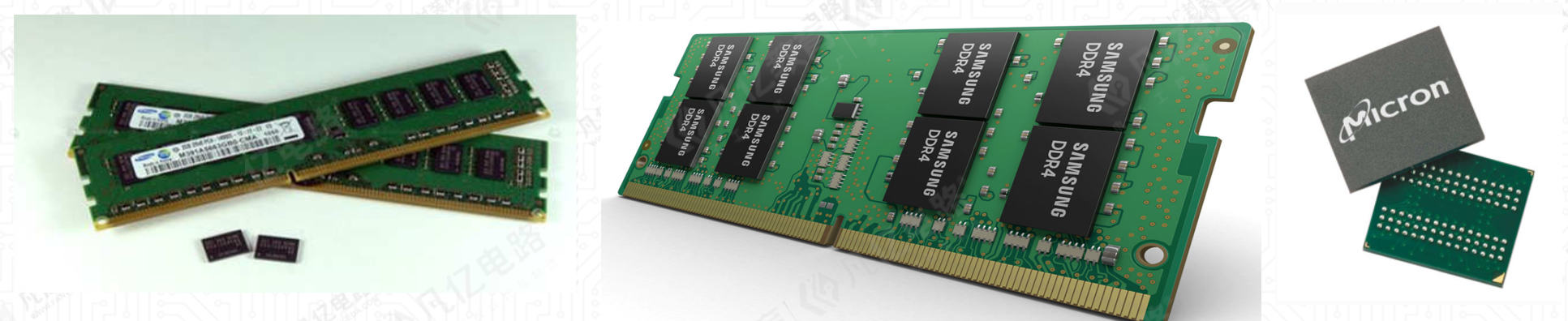

DDR亦即DDR SDRAM，指的是PC端或者消费电子(手机，平板)中的内存，是“Double Data Rate SynchronousDynamic Random Access Memory”（双数据率同步动态随机存储器）的简称，它允许在时钟脉冲的上升沿和下降沿传输数据，其主要作用是为了和CPU频率同步，进而大大提高数据传输效率。

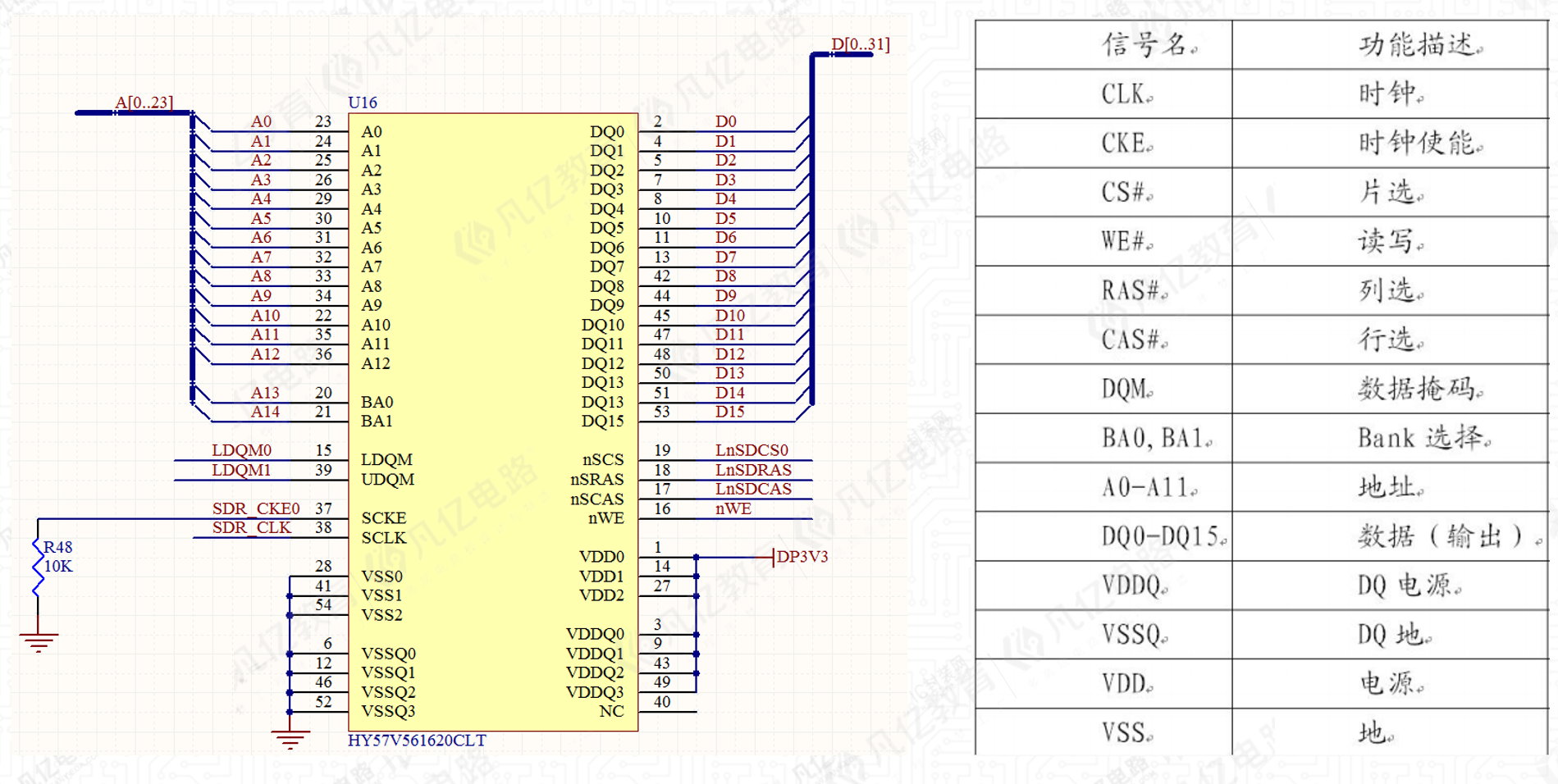

二、SDRAM信号管脚解读

三、SDRAM存储器PCB布局的要求

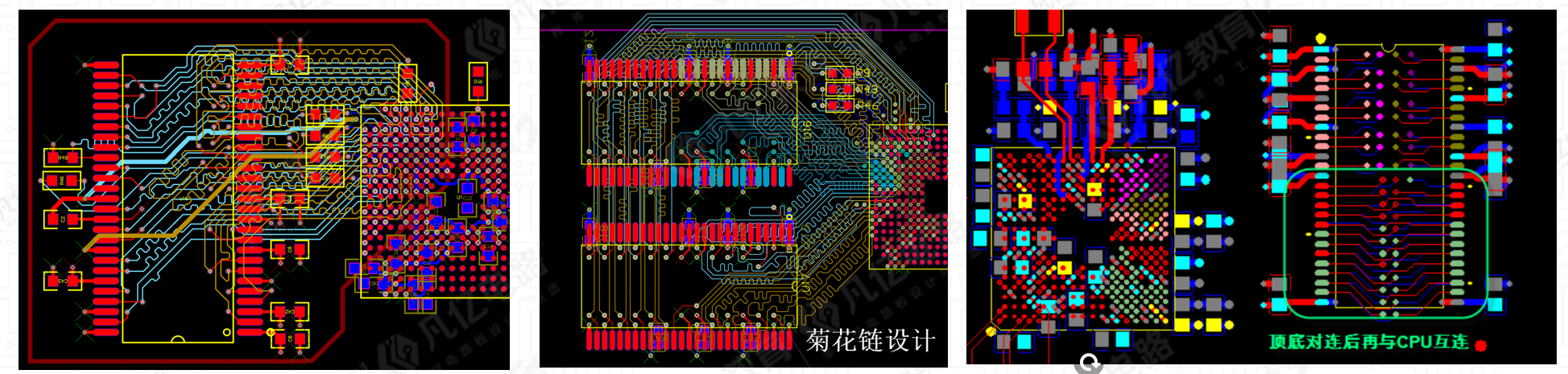

布局原则--1片SDRAM：

1、点对点的对称式布局方式
2、SDRAM靠近BGA放置
当中间无排阻时：600-800mil
当中间有排阻时：800-1000mil（Bank中心距离）
3、滤波电容靠近IC管脚进行摆放

布局原则--2片SDRAM：
1、2片SDRAM相对于CPU对称式布局
2、PCB板卡设计时，空间足够时,与CPU放在同一面
3、PCB板卡设计时，空间不足时（在做核心板的时候），SDRAM顶底对贴
4、滤波电容靠近IC管脚进行摆放
当中间无排阻时：600-800mil
当中间有排阻时：800-1000mil

四、SDRAM存储器PCB布线的要求

1、特性阻抗：所有单端50欧，没有差分信号；

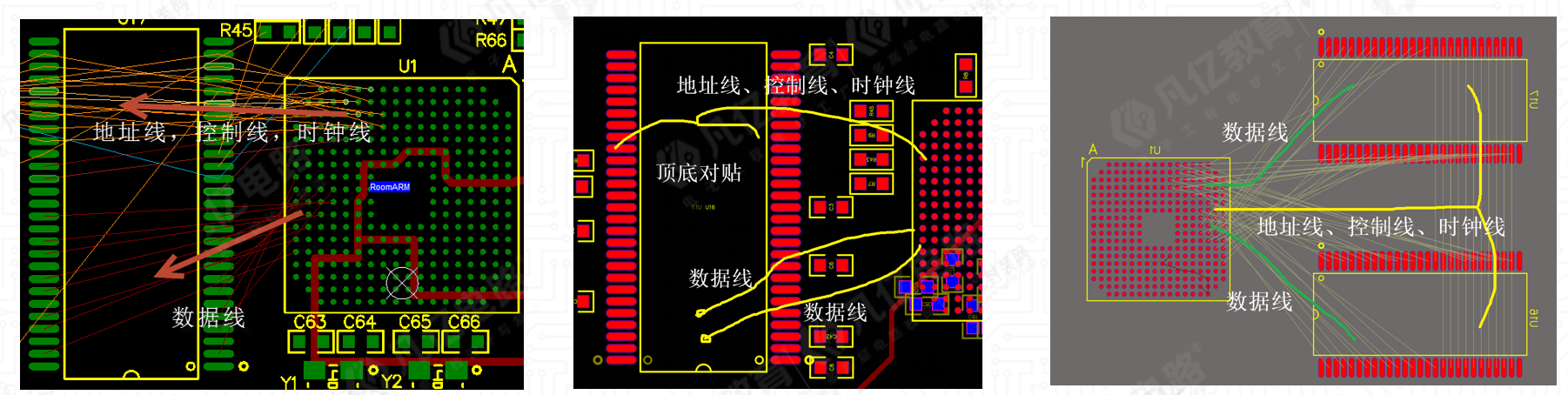

2、数据线每9根尽量走在同一层(低8位：D0~D7,LDM)，(高8位：D8~D15,UDM )；
3、信号线的间距满足3W原则，数据线、地址（控制）线、时钟线之间的距离保持20mil以上或至少3W；
4、空间允许的情况下,应该在它们走线之间加一根地线进行隔离。地线宽度推荐为15-30mil；
5、所有信号线都不得跨分割，且有完整的参考平面，换层时，如果改变了参考层，要注意考虑增加回流地过孔或退藕电容；

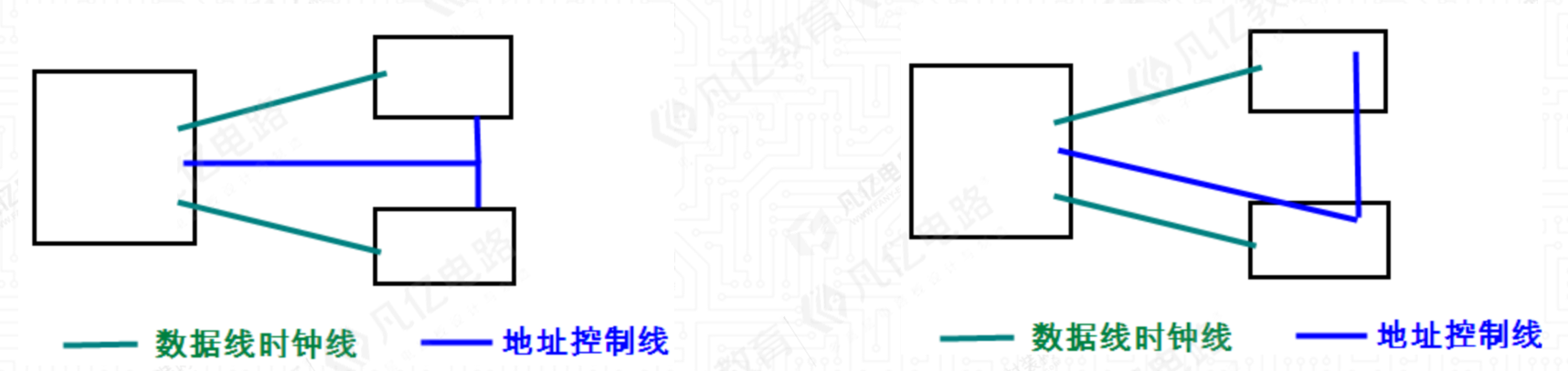

6、两片以上的SDRAM布线拓扑结构优选远端星形，T点的过孔打在两片SDRAM中间；次选菊花链。

五、SDRAM存储器PCB布线等长的要求

信号分组：
1）所有数据线为一组
2）所有地址线、控制线、时钟线为一组
等长规则：
1）所有信号线以时钟线为基准等长，若软件中没有以时钟线为基准的，要手动将其选为基准线
2）误差范围：
数据线长度误差范围控制在+/-50mil
地址线长度误差范围控制在+/-100mil

1、布线时，主要下多片SDRAM的拓扑结构
2、布局时，注意SDRAM与CPU之间的间距，预留等长空间
3、滤波电容是否靠近IC管脚滤波
4、走线是否考虑阻抗，数据线与时钟线的间距考量或包地

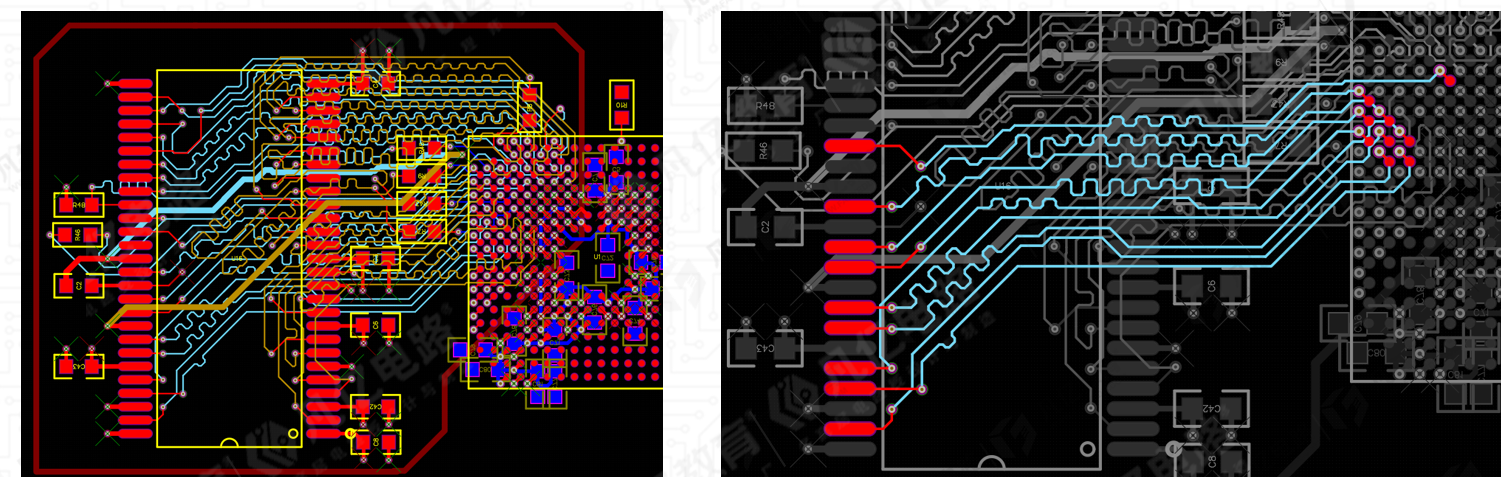

5、蛇形等长、满足3W等规则规范
