嘉立创EDA-PCB扇孔

在PCB设计中，过孔的扇出很重要，扇孔的方式会影响到信号完整性、平面完整性、布线的难度，以至于影响到生产的成本。

从扇孔的直观目的来讲，主要是两个。

（1）缩短回流路径，比如GND孔，就近扇孔可以达到缩短路径的目的。

（2）打孔占位，预先打孔是为了防止不打孔后面走线很密集的时候无法打孔下去，绕很远连一条线，这样就形成很长的回流路径了。这种情况进行高速PCB设计及多层PCB设计的时候经常遇到。预先打孔后面删除很方便，反之等走线完了再想去加一个过孔，很难，这时候通常的想法就是随便找条线连上便是，不能考虑到信号完整性，不太符合规范做法。

1 扇孔推荐及缺陷做法

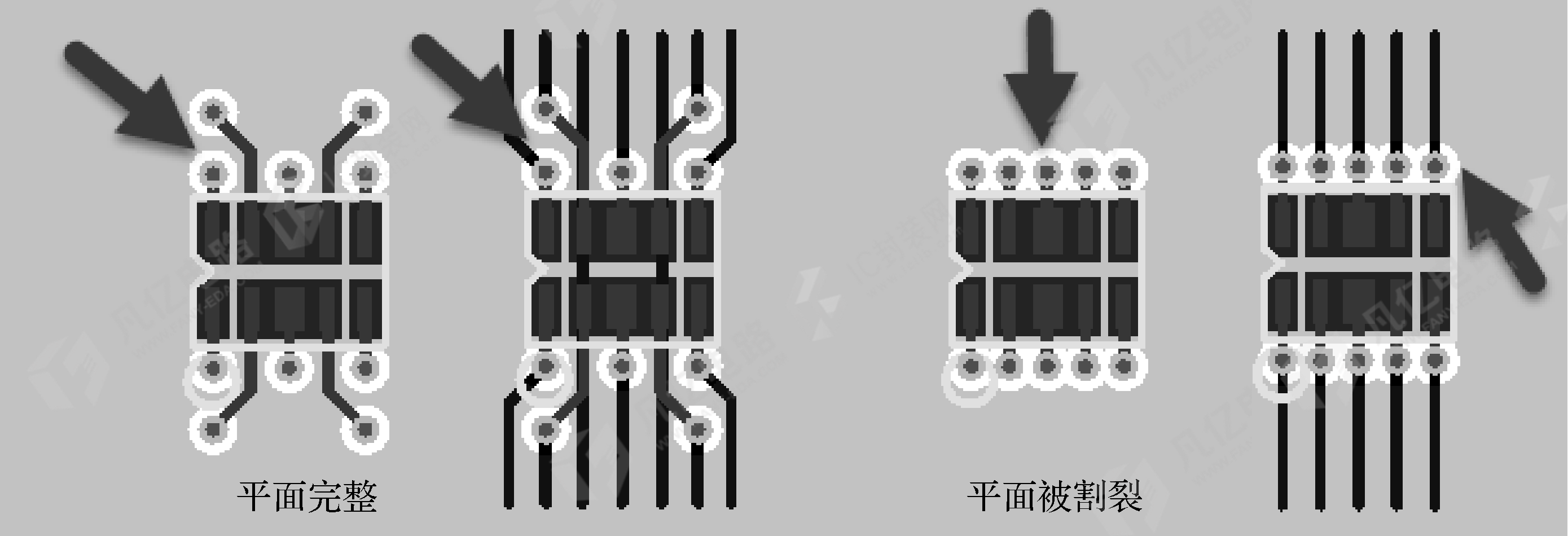

从图7-1中可以看出，推荐做法可以在内层两孔之间过线，参考平面也不会被割裂，反之不推荐做法增加了走线难度，也把参考平面割裂，破坏平面完整性。

同样，这样的元件扇孔方式也适用于打孔换层的情景，如图7-2所示。

2 扇孔的拉线

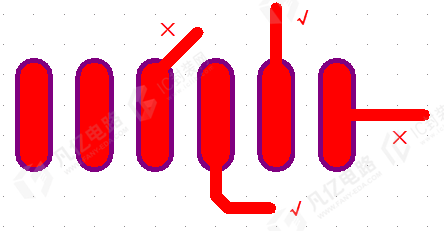

扇孔不仅仅打孔，扇孔也会进行短线的拉线处理，所以有必要对扇孔的拉线的一些要求进行说明。

（1）为满足国内制板厂的生产工艺能力要求，常规扇孔拉线线宽大于或等于4mil（0.1016mm）（特殊情况可用3.5mil，即0.0889mm）；小于这个值会极大挑战工厂的生产能力，报废率提高。

（2）不能出现任意角度走线，任意角度走线会挑战工厂的生产能力，很多在蚀刻铜线时出现问题，推荐45°或135°走线，如图7-3所示。

（3）如图7-4所示，同一网络不宜出现直角或锐角走线。直角或锐角走线一般是PCB布线中要求尽量避免的情况，这也几乎成为衡量布线好坏的标准之一。直角走线会使传输线的线宽发生变化，造成阻抗不连续，造成信号的反射，尖端产生EMI影响线路。

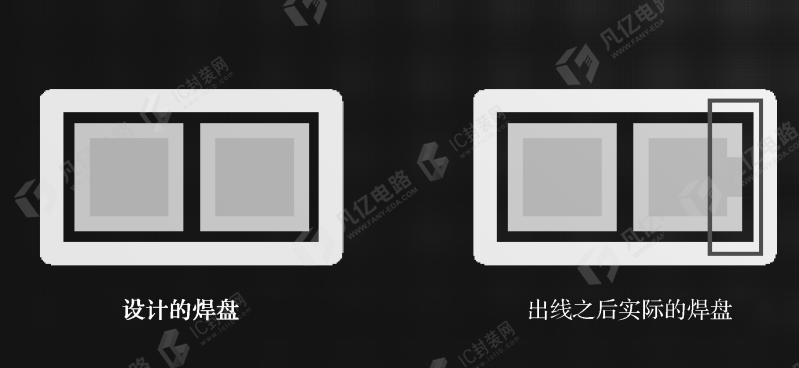

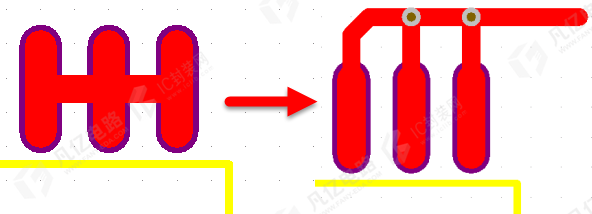

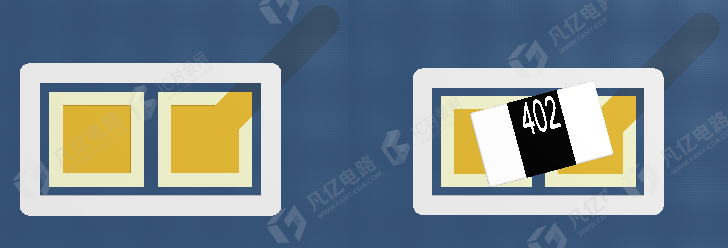

（4）设计的焊盘的形状一般都是规则的，如BGA的焊盘是圆形的，QFP的焊盘是长圆形的，CHIP元件的焊盘是矩形的等。但实际做出的PCB，焊盘却不规则，可以说是奇形怪状。以0402R电阻封装的焊盘为例，如图7-5所示，由于生产时存在工艺偏差，设计的规则焊盘出线之后，实际的焊盘是在原矩形焊盘的基础上加一个小矩形焊盘组成的，不规则，出现了异形焊盘。
