RBW一调小，频谱噪声底为何跟着降？
频谱仪显示的是分辨率滤波器带宽内的噪声功率，RBW变窄会让积分噪声下降
RBW减小后，屏幕噪声底下降并不代表被测源突然变安静。对白噪声，进入每个分辨率滤波器的噪声功率随等效噪声带宽缩小；与此同时，扫频和稳定显示通常需要更多时间。
同一根线、同一个信号源，频谱仪RBW从100kHz调到30kHz或更小，载波旁边的底噪明显下降，原本埋在噪声里的窄峰也更容易露出来。若直接比较两张截图，很容易得出“调小RBW改善了信号”的结论。
RBW改变的是仪器每个频点接收和积分的带宽。对白噪声，带宽越窄，落入滤波器的总噪声功率越少。被测源的噪声谱密度并未因此改变，变化的是仪器把多宽的一段噪声合并到一个显示点。
先在屏幕上认出RBW在哪里
频谱仪界面通常会同时显示中心频率、跨度、RBW、VBW、扫频时间、参考电平和衰减等设置。比较两次测量时，不能只看中心频率与跨度相同，还要把这些条件一起对齐。
资料中的界面示例把RBW标在屏幕底部。若截图没有保留设置栏，后续看到更低噪声底时就无法判断是被测对象变化，还是仪器带宽变化。

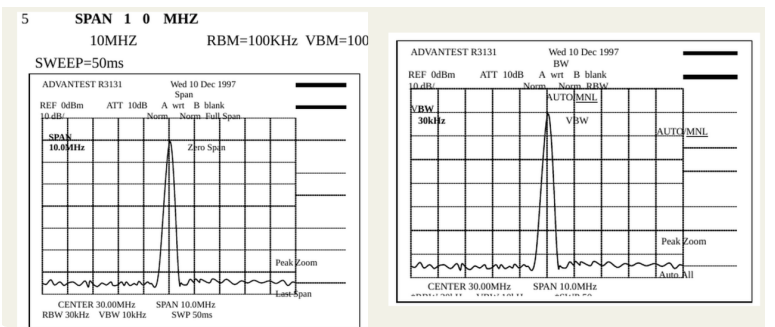

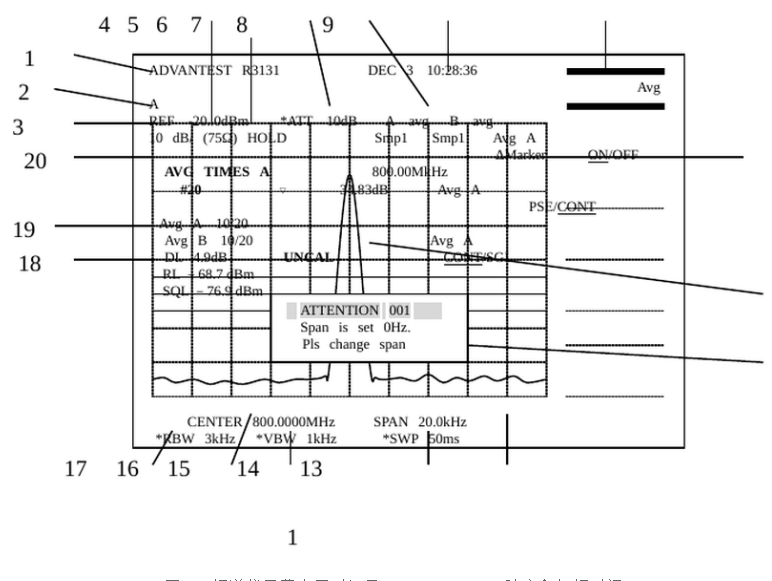

图1 频谱仪屏幕会同时记录RBW、VBW、跨度和扫频时间
**没有RBW信息的噪声截图，很难成为可比较证据。**
噪声功率随等效带宽变化对白噪声，理想情况下总噪声功率与带宽成正比。把RBW从B1改为B2，显示噪声功率变化可用10log(B2/B1)估算。实际仪器还会考虑滤波器形状和等效噪声带宽校正。
这个关系适合判断趋势，不应用来替代仪器规格。对有色噪声、离散杂散、调制边带或接近仪器底噪的信号，曲线不会严格按同一个数字平移。

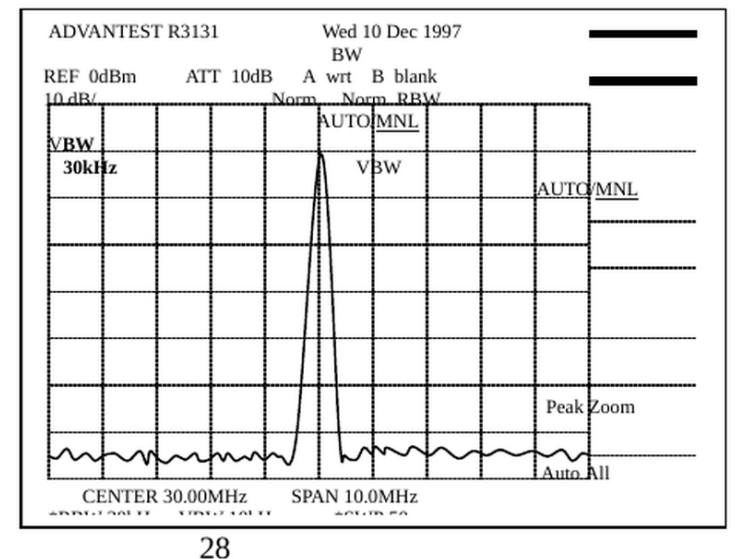

图2 较宽RBW下，单个频点汇集了更宽频带内的噪声
RBW越窄，分辨近邻信号越有利分辨率滤波器更窄时，两个距离很近的谱线更不容易被同一个滤波器合并，弱小窄带信号也可能从较低的显示噪声底中显现。这是观察近邻杂散和窄带载波的常用方法。
代价是滤波器建立时间增加。扫频过快时，峰值可能被压低、频率位置偏移或曲线失真。仪器出现未校准提示时，应先让扫频时间与RBW设置匹配，而不是继续读取屏幕数字。

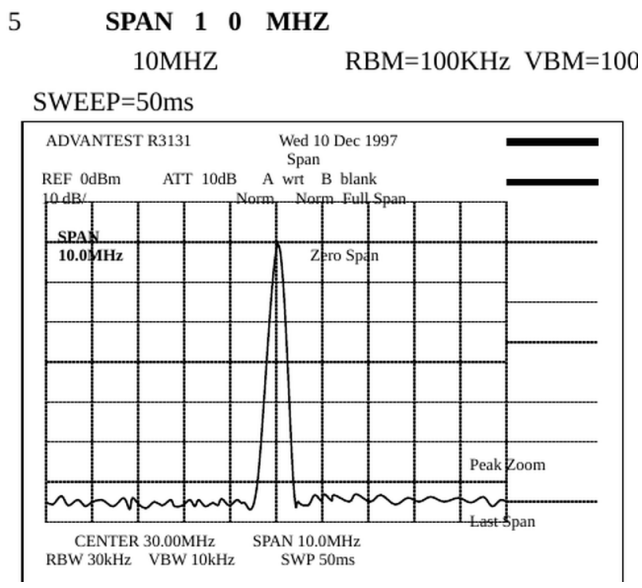

图3 较窄RBW降低积分噪声，也需要匹配更长的测量时间
**更低噪声底和更快扫频，通常不能同时免费获得。**
VBW只平滑显示，不能替代RBWVBW位于检波后的显示链路，减小它会让噪声轨迹更平滑，读数看起来更稳定；RBW则位于频率选择链路，决定相邻信号的分辨能力和进入检波器的噪声带宽。

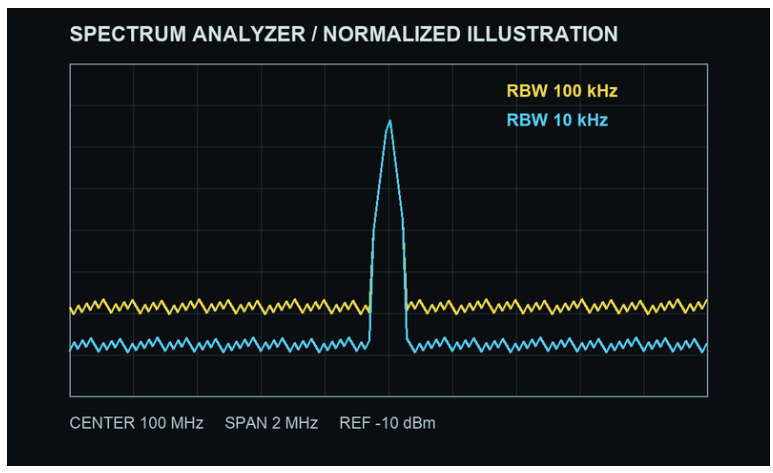

图4 归一化示意：窄RBW降低显示噪声底，载波本身未改变
把VBW调得很小，曲线可以变得漂亮，却不会把两个已被RBW合并的谱线重新分开。比较噪声时必须分别记录RBW和VBW，不能只写一个“带宽”。
跨截图比较时锁定整套测量条件除了RBW与VBW，还要固定输入衰减、前置放大器、检波器、平均次数、参考电平和端口阻抗。某些设置会改变仪器自身噪声或线性范围，让底噪与载波同时变化。
如果目标是比较噪声密度，可按仪器手册把带内噪声归一到1Hz，并确认读数没有贴近分析仪自身显示平均噪声电平。这样得到的结果才更接近被测源，而不是某一次屏幕设置。
当信号是宽带调制或脉冲谱时，RBW过窄会改变显示形状和峰值，不能简单把窄RBW截图当成更准确。信道功率、占用带宽和相位噪声等测量通常有各自推荐带宽与积分方法，应使用仪器对应功能或按规范设置，而不是套用寻找离散杂散的参数。
输入衰减降低会让分析仪自身噪声底下降，却也减少前端对大信号的余量；前置放大器打开后弱信号更容易看见，强载波附近则可能出现压缩或互调。判断某根小谱线是否来自被测物，可改变衰减并观察它是否按预期变化。
平均方式也会影响视觉判断。迹线平均适合降低随机波动，峰值保持会保留偶发最大值，视频平均和功率平均的数学意义并不完全相同。两张图即使RBW一致，只要检波器或平均方式不同，噪声底和峰值都可能不可直接比较。
测量接近仪器本底时，可用端口终端或低噪声基准做背景检查，再通过前置放大、交叉相关或更低噪声设备提升动态范围。看到噪声底随RBW缩小而下降，只能说明滤波带宽在起作用，不能自动证明已经测到被测源而非仪器本身。
自动RBW适合快速浏览，正式对比更适合手动锁定。跨度一改，自动算法可能同时改变RBW和扫频时间；若没有记录设置，两次看似相同的中心频率截图仍可能不可比。
结论RBW调小后噪声底下降，是因为每个频点积分的噪声带宽变窄，不是被测电路自动获得了更低噪声。
更窄RBW还能分开近邻谱线，但要用更长测量时间交换。保存截图时把RBW、VBW、检波和衰减一起留下，结果才可复核。
