频谱仪能扫噪声，传导测试为何还要接LISN？
LISN把供电网络变成可重复的测量边界，并向接收机提供稳定取样端口
频谱仪直接接电源线也能看到噪声，但看到的幅度取决于电源、线束和接法。LISN通过规定网络稳定被测端阻抗、隔离部分外部噪声并输出测量信号，让不同时间和台架之间的结果可比较。
DCDC输入线上明明有很尖的开关噪声，频谱仪探头一接就能看到。换一套电源、缩短线束或把接地夹挪个位置，峰值却能差出一大截。若只问频谱仪有没有扫到信号，LISN看起来像多余器件。
传导测试要回答的不是“哪里有噪声”，而是“在规定边界下有多少噪声”。LISN的价值在于给被测设备一个较稳定的线路阻抗和取样端口。没有这个边界，电源网络的偶然阻抗会和产品噪声一起进入结果。
噪声电压取决于电流经过什么阻抗
开关转换器产生的噪声电流沿输入正负线和寄生路径闭合。频谱仪最终读取的是测量端口上的噪声电压，而电压等于噪声电流与路径阻抗共同作用的结果。
实验电源的输出电容、线束电感、接地平面和周围设备都会改变阻抗。直接连接时，这些变化会让同一块板得到不同幅度，难以判断整改到底有效还是台架刚好变了。
图1 LISN、被测设备与寄生耦合共同构成传导测量路径
**没有受控阻抗，幅度变化就不只属于被测设备。**
LISN同时服务被测端和测量端
网络中的电感让高频噪声不容易直接回到外部电源，电容与测量支路把目标频段的噪声耦合到接收机。具体拓扑和参数由采用的测试方法决定，不能用任意LC滤波器替代。
图2 LISN内部支路把线路噪声耦合到测量接收机
接收机端口、终端阻抗和未使用端口状态也属于测量条件。端口悬空、连接线变化或保护器件额外并联，都会改变取样比例，测试记录必须把这些状态写清楚。
两根线都测，才能看清差模与共模
差模噪声主要在正负供电线之间闭合，两线电压呈相反趋势；共模噪声则通过寄生电容、机壳或地平面返回，两线可能同向变化。单看一根线的频谱，很难完成模式判断。

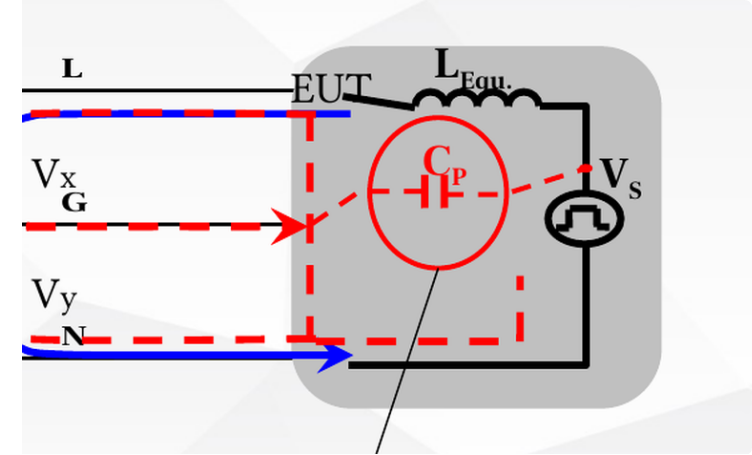

图3 共模路径会通过寄生电容和结构参考返回
资料图用两线测量电压组合来解释差模和共模。工程上还要结合电流探头、近场扫描和结构回流路径，避免只凭一个加减公式就断定噪声来源。
**模式判断的目标是找到闭合回路，不是给频谱峰值贴标签。**
LISN不能替产品消除噪声
接上LISN后峰值变高或变低，不代表LISN让产品更差或更好。它只是把测量边界换成受控网络，让原本被台架阻抗掩盖的噪声更稳定地呈现。
DCDC的高di/dt热环路、高dv/dt开关节点、输入去耦位置和机壳寄生仍然决定噪声源。整改应回到环路面积、回流路径和滤波器两端隔离，而不是通过改变LISN接法追求更低读数。

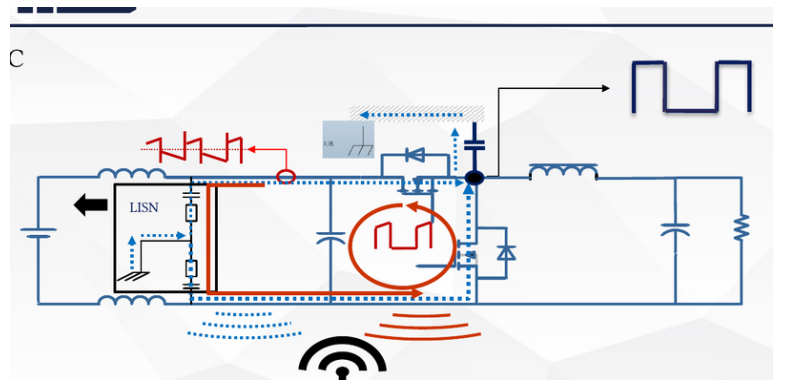

图4 DCDC热环路和结构寄生决定噪声如何流向LISN
可重复性来自整套布置有了LISN，还要固定接地平面、线束长度与走向、负载工况、接收机设置和预热状态。线束绕成一团或贴近开关节点，会增加新的耦合，LISN无法自动消除这些差异。
预扫描可用较快设置寻找峰值，最终读数再按目标方法设置带宽、检波器和驻留。把台架照片、连接图和仪器设置一起归档，下一版板卡才能在同一基准上比较。
LISN的工作电流和电压额定值必须覆盖被测设备。大电流DCDC会使网络中的电感压降、温升和磁性状态发生变化，超过能力后阻抗特性也可能偏离预期。测试前应检查设备校准状态、额定范围和接地要求，避免把测试附件本身推入非线性。
接收机前端还要防止过载。开关基波、浪涌或低频大信号可能让前端进入压缩，即使屏幕上的高频峰值没有顶格，读数也会失真。必要时按实验室方法使用外部衰减或限幅，并在报告中记录补偿值，不能只靠降低参考电平改善显示。
把测量安全与版本复核写进台架差模与共模滤波器的器件位置同样重要。差模电容需要让高频电流在输入端形成紧凑回路，共模电感与Y电容则依赖明确的结构参考和回流。滤波器放得很远，中间一段未处理走线仍可能成为天线或被开关节点重新耦合。
预一致性测试可以把LISN端口频谱与近场热点、输入电流探头结果按频点对齐。某个峰值随热环路整改同时下降，证据链更强；若只在LISN上变化，近场源没有动，可能是滤波器或回流路径重新分配了能量，需要继续观察其他端口。
设备断开后，LISN内部电容可能仍有储能。连接、换线或调整端口前应按设备说明放电并确认安全状态，尤其是高压或大电流系统，测量便利不能覆盖基本电气安全。
结论频谱仪负责分析频率成分，LISN负责把供电网络和取样边界稳定下来。两者解决的不是同一个问题。
只有线路阻抗、端口终端和台架布置都可重复，峰值的升降才更可能反映产品设计变化。
