VNA校准后，参考面别留在电缆口
VNA完成开路、短路、负载和直通校准，曲线看起来稳定，换一套转接头或夹具后，器件相位和回波却明显变化。校准并不是把所有后续连接都自动消掉，它只把误差修正到校准件所在的参考面。参考面与DUT引脚之间若还隔着电缆、转接头或PCB走线，这一段的电长度和损耗仍会被算进S参数。要让两组曲线真正可比，参考面必须落在同一对物理位置，夹具补偿也要使用同一版本。
校准面就是测量结果的坐标原点

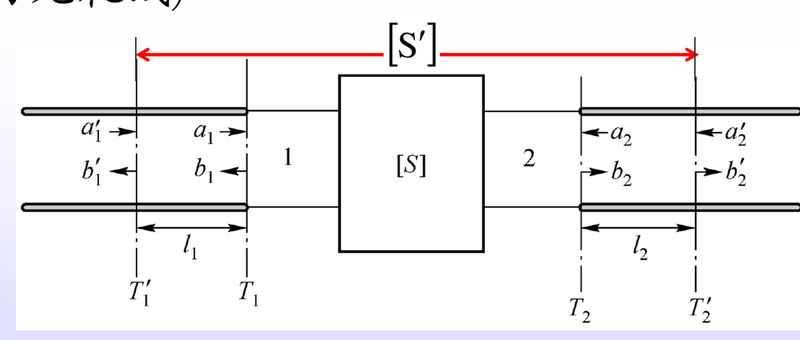

S参数描述入射波与反射、传输波在指定端口参考面处的关系。把参考面沿无耗传输线移动一段，S11和S22的相位会随往返电长度变化，S21和S12也会增加对应的传播相位；真实线缆还有损耗，幅度也会改变。VNA校准完成后，仪器端口误差被修正到校准件连接位置，而不是自动到达芯片焊盘。报告若只写“已校准”却不标参考面，另一位工程师即使使用同一台仪器，也难以复现结果。

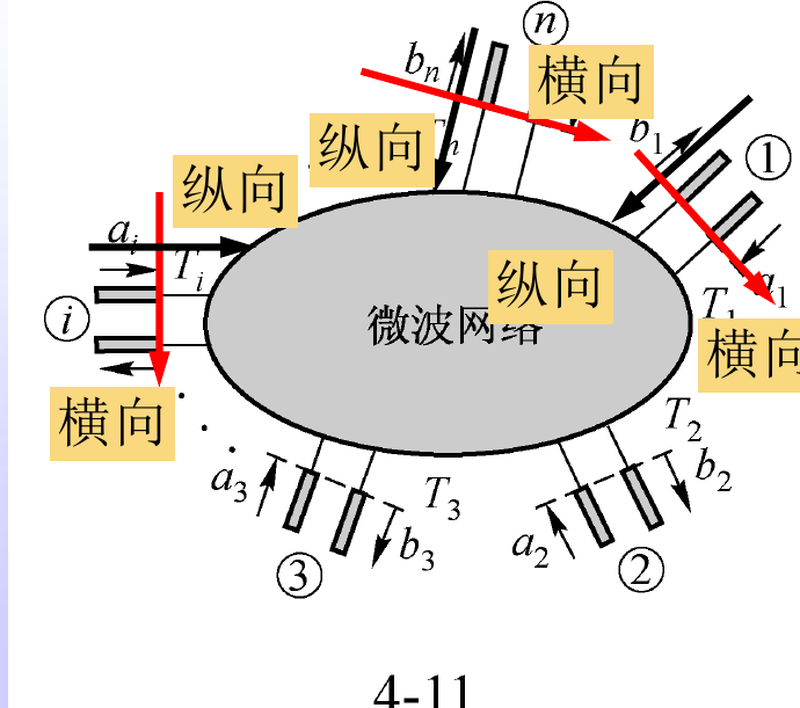

图1 多端口网络中的入射波与反射波都必须在明确参考面处定义。
夹具里的那段线不能凭空消失
同轴转接头、探针、连接器过渡和PCB夹具都会引入延时、损耗、失配与串扰。对短器件或高频测量，这些误差可能与DUT本身同量级。若目标是连接器整体性能，参考面可以保留在连接器外侧；若目标是芯片引脚或贴片器件，参考面就应通过端口扩展、去嵌或专用校准结构移动到器件两端。移动到哪里取决于测量对象定义，不存在一个对所有报告都正确的位置。

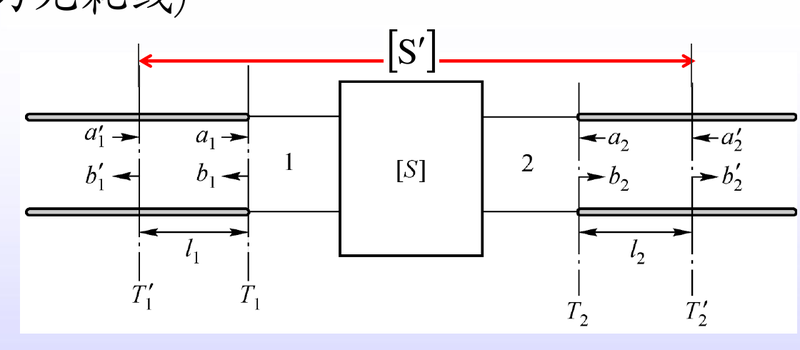

图2 测试线、夹具与DUT之间的物理位置，决定校准面之后还包含哪些结构。
端口扩展与去嵌不是同一件事
端口扩展通常按一段近似均匀传输线补偿电长度，有些仪器还能估计损耗，适合较简单的电缆或延长段。复杂夹具含多个阻抗突变、耦合和频率相关损耗时，需要使用夹具S参数、TRL结构或其他去嵌方法。补偿过度会把DUT本身的一段传输特性也删掉，补偿不足则继续混入夹具。验证方法是测量已知直通、短路或验证件，观察移动参考面后是否得到符合预期的延时、损耗和回波，而不是只让曲线看起来更平。

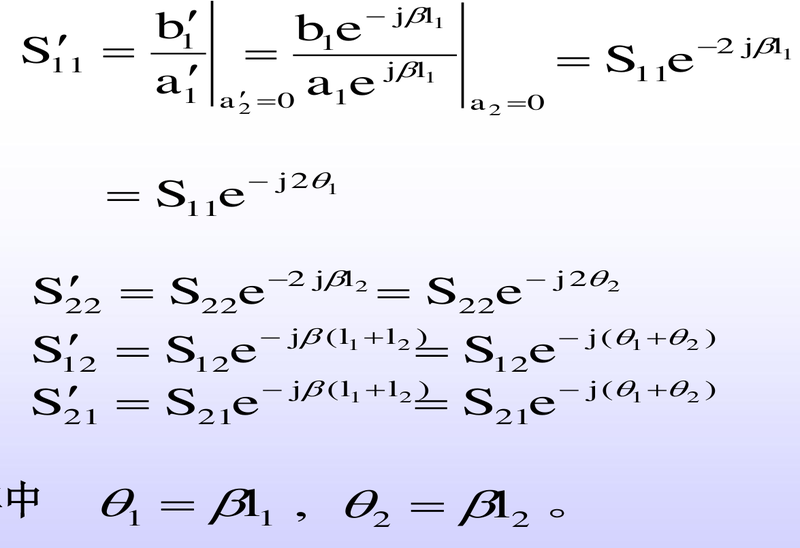

图3 参考面移动后的S参数相位关系，可用于检查端口扩展方向和电长度。
重新连接后先做稳定性检查
电缆弯曲、连接器扭矩、转接头重复插拔和温度变化都会改变相位。校准后若移动测试线或更换任何位于参考面之前的连接件，应先用验证件检查漂移，超出预算就重新校准。连接器按规定扭矩锁紧，清洁端面，避免用测试线承担机械拉力。测量记录至少保存频率范围、功率、IF带宽、校准方法、校准件定义、参考面位置和夹具补偿文件版本。曲线截图没有这些条件，只能说明当时看到什么，不能证明结果可复现。

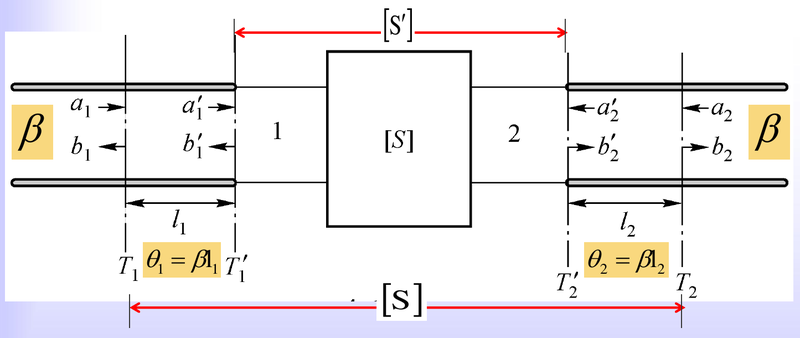

图4 参考面内移后的网络关系要与连接方向、端口编号和验证件结果同时核对。
用时域视图定位参考面
对宽带扫频结果做时域变换，可以把连接器、夹具过渡和DUT反射按传播延时分开观察。先测一条已知直通或短路，找到校准面到目标面之间的时延，再设置端口扩展；若结构包含多个明显不连续点，就不能只用一个时延数字替代完整去嵌。时域门控可以帮助隔离某段反射，但门宽和窗函数会反过来影响频域结果，使用后必须保留原始数据对照。测量目标、参考面和补偿方法三项写在报告首页，团队讨论“回波是多少”时才是在谈同一个对象。参考阻抗也属于参考面定义的一部分。多数同轴系统以50欧姆为基准，波导、差分或特殊夹具可能使用不同模式和阻抗。导入S参数文件做级联或仿真时，要核对端口顺序、阻抗、单端与混模转换规则，否则即使参考面位置一致，结果仍可能不兼容。保存Touchstone文件时同时保存端口照片或夹具示意图，能减少端口1、端口2方向被后续人员反接的风险。
看到两次S参数不一致时，先别急着判断DUT变化。把两份数据的参考面、夹具版本、连接器扭矩和测试线姿态对齐，很多“器件漂移”会在测量链里找到原因。夹具去嵌文件也有适用频率范围。超出建模或校准频段后继续外推，可能产生非物理增益或错误相位。报告应把有效频段与验证件误差一起给出，超出范围的数据标为仅供趋势观察。
VNA校准解决的是参考面之前的系统误差，参考面之后的夹具仍属于测量对象。你们的S参数文件名或报告里，会明确写出参考面落在哪两个物理位置吗？
