多位总线各打两拍，数据仍可能拼错
单比特异步信号常用两级触发器降低亚稳态向后传播的概率，于是有人把8位、16位总线的每一位都各打两拍。仿真里数据能过去，上板后却偶尔出现从未发送过的组合值。两级同步器解决的是单个采样点的亚稳态传播，不会保证多位信号在同一个目标时钟沿到达。总线跨域的核心是数据一致性，而不是触发器数量。只有先建立数据何时稳定、何时允许读取的协议，目标域才不会接收一个从未发送过的数。
每一位的路径不可能完全相同
源时钟域同时更新一组数据，经过组合逻辑、布线和目标触发器后，各位到达时间存在偏差。目标时钟若正好落在变化窗口，有些位可能采到旧值，有些位采到新值；各自的两级同步器还可能因为亚稳态恢复时间不同，在不同周期完成更新。最终总线会短暂或持续一个周期呈现“新旧拼接”的字。静态时序无法把异步域之间约束成普通同步路径，门级仿真也很难覆盖模拟亚稳态，所以问题常在硬件压力测试中才出现。

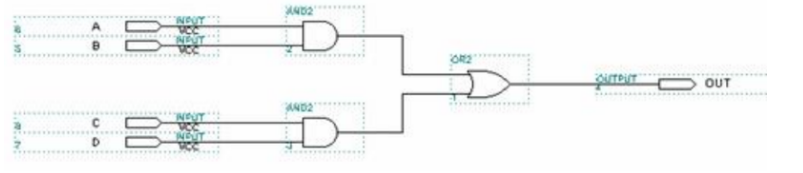

图1 多位异步输入逐位进入同步触发器，不能自动获得同周期一致性。
低速配置数据可以用保持加握手
源域先把整组数据写进保持寄存器，随后翻转请求信号；请求作为单比特控制经过同步器进入目标域。目标域检测到请求后，在确认数据已经稳定足够时间的周期读取整组数据，再把应答同步回源域。源域收到应答前不得改写保持寄存器。这个协议用控制信号建立数据稳定窗口，适合寄存器配置、状态快照和低吞吐命令。握手延迟由两个时钟和同步级数决定，不能用于每拍都要传输的流数据。

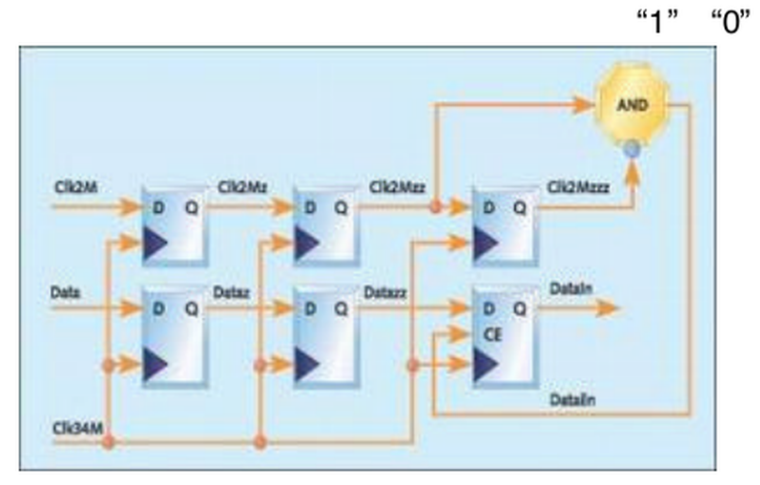

图2 保持寄存器与控制逻辑的组合，用稳定窗口替代逐位碰运气采样。
连续数据流交给异步FIFO
异步FIFO在双口存储器中保存数据，写端只使用写时钟，读端只使用读时钟。跨域传递的是经过格雷码处理的读写指针或状态信息，使相邻计数只有一位变化，降低多位指针被混采的风险。格雷码也不是“直接连过去就安全”，每一位仍要经过同步，且满空判断、指针位宽和复位释放都要按结构实现。FIFO深度要覆盖两个时钟平均速率差、突发长度和读端最大停顿，不能只凭经验选一个2的幂。

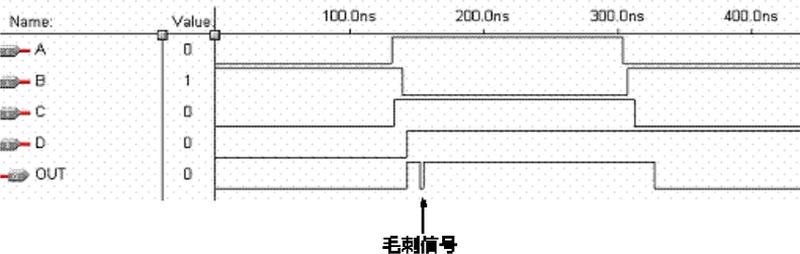

图3 断开连接的时钟域示意可用于识别：没有协议的直接总线连接并不构成可靠通信。
验证要检查协议，不只检查数值
CDC静态检查应标出所有跨域端点，确认单比特控制、握手总线和FIFO分别使用正确结构；对总线逐位同步器设置规则拦截。仿真中给两个时钟设置非整数比并缓慢漂移相位，随机加入背压与复位，使用序号数据检查丢失、重复、乱序和撕裂。形式验证或断言可以约束“请求未应答前数据保持不变”“写满不得继续写”“读空不得继续读”。板级测试则用长时间计数和错误注入暴露低概率边界，而不是只跑几秒波形。

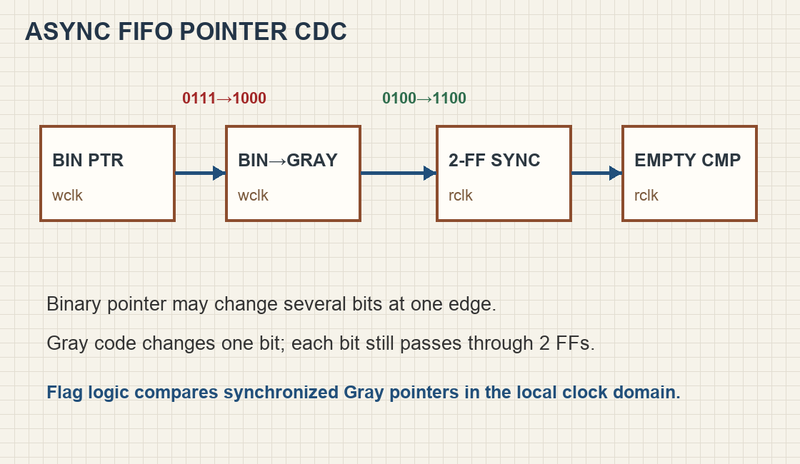

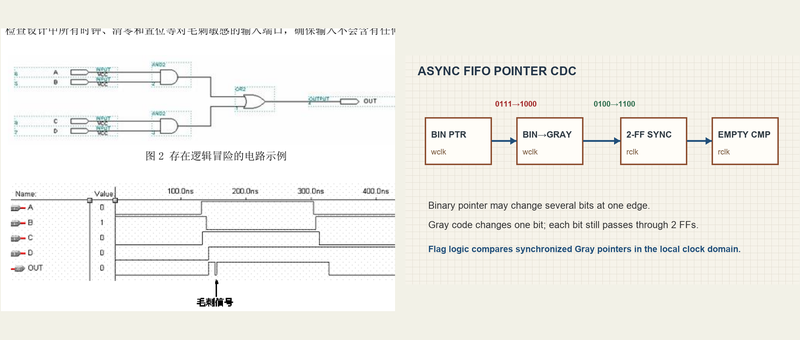

图4 异步FIFO指针跨域采用格雷码与同步器，满空判断回到各自本地时钟域完成。
复位也是一次跨时钟事件
多个时钟域共用异步复位时，断言可以异步，释放最好在各自时钟域同步完成。若源域已经开始发送，而目标域FIFO指针或握手状态仍在复位，首次事务就可能被当成旧请求或错误的满空状态。接口规范应写清哪个域先启动、复位期间数据是否丢弃、两端如何重新对齐。对异步FIFO，还要使用经过验证的IP或严格遵循器件厂商结构，约束同步指针路径的最大偏斜，避免格雷码多位在物理实现后同时跨越观察窗口。跨域设计的正确性来自协议、结构、约束和验证四项闭环，不来自多放几级寄存器。窄脉冲控制信号还有另一层风险：即使两级同步器没有传播亚稳态，脉冲也可能短到完全落在目标时钟两个边沿之间。源域应把事件转换为保持电平、翻转位或计数，再由目标域同步并检测变化；若事件可能在目标域确认前连续发生，则需要计数器或FIFO而不是单个翻转位。接口文档把数据吞吐、最大突发、允许丢事件和复位行为写出来，CDC结构才有明确选择依据。
选结构时只问两个问题：数据在目标域采样前能否保证整体保持不变，以及传输期间能否接受停顿。能保持、低吞吐用握手；连续流和速率解耦用异步FIFO；单比特状态才用普通同步器。跨域信号还要在物理实现后复查。同步器触发器应尽量相邻放置，减少第一级到第二级之间的延时，为亚稳态恢复留出时间；工具属性和CDC约束要跟随层次变更，避免综合优化拆散结构。
两级同步器保护的是一根异步控制线，整组数据还需要一致性协议。你们的CDC检查规则，会自动报出多位总线逐位同步这种结构吗？
